Станок для лазерной резки металла Bodor F1530/P1530

от 3300000 руб.

Краткое описание

Производитель станков Bodor — это международный бренд, имеющий Европейское качество, швейцарский дизайн и самое технологическое производство в Китае.

Компании Bodor принадлежит крупнейший в мире цех по производству лазерного оборудования (30 000 квадратных метров). Продукция соответствует всем европейским стандартам и международному контролю качества, имея сертификаты, такие как CE / FDA / ISO9001 / SGS.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

Мировой бренд BODOR, имеет не только швейцарский дизайн, но и соответствует всем Европейским стандартам, сертификаты — CE, SGS, FDA, ISO, и др.). Одна из немногих компаний которая предоставляет 3 года гарантии на станок и на источник (Maxphotonics). А так же может решать программные проблемы со станком удаленно, за счет имеющегося в станке модуля wifi.

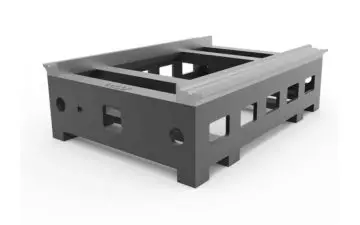

Данное оборудование обладает мощной конструкцией c единственной в мире чугунной литой станиной и ультра низким потреблением энергии, а так же большой скоростью резания. Имеет сильную амортизацию и износостойкость. Низкая температурная чувствительность и минимальная деформация станины уменьшают потери точности оборудования при эксплуатации, поэтому точность станка поддерживается на высшем уровне в течение длительного времени.

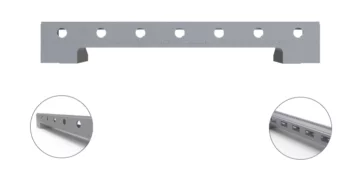

2018 09 26 13 49 49 360x169 - Станок для лазерной резки металла Bodor F1530/P1530         b1 360x225 - Станок для лазерной резки металла Bodor F1530/P1530

Оптоволоконный источник посылает лазерный луч на лист с помощью оптоволоконных кабелей, результатом чего качество резки получается выше по сравнению с другими альтернативными методами. Данная технология оптоволоконной лазерной резки доказывает высочайшее качество резания на очень высоких скоростях. Потребление энергии на 70% меньше по сравнению с лазерами СО2. Все это в совокупности дает качественную резку светоотражающих материалов, таких как алюминий, железо, латунь и др.



При покупке станка Bodor F1530 у нас, Вы получаете систему охлаждения (чиллер), а также систему вентиляции бесплатно.

Основные характеристики:

  1. Высокопроизводительный лазер Maxphotonics со стабильной операционной системой, обеспечивающие наилучшее качество резки. По вашему запросу  возможна установка немецкого лазера IPG (опция).
  2. Безупречная система охлаждения/смазки и удаления пыли, благодаря чему лазер работает стабильно, надежно и эффективно.
  3. Монолитная перекладина обеспечивают лазеру высокую жесткость, стабильность, и виброустойчивость.
  4. Лазер обеспечивает стабильную качественную резку различных металлов и сплавов.
  5. С помощью специализированной CAM/CAD системы автоматического программирования, и встроенного программного обеспечения, этот лазер позволяет минимизировать отходы сырья.
  6. Лазер может работать через сетевой кабель непосредственно с системой ЧПУ для удаленной связи и мониторинга процесса лазерной резки.
  7. Возможность установки автоматического загрузчика и короба защиты зоны резки (опция, p1530).

Максимальные толщины при резании :

Мощность500Вт800Вт1000Вт1500Вт2000Вт3000Вт
Углеродистая сталь6мм8мм12мм14мм16мм25мм
Нержавейка2.7мм4мм4.5мм5мм8мм12мм
Алюминий/Латунь2мм2.5мм3мм4мм5.5мм7.5мм

Особенности станка Bodor F/P серии:

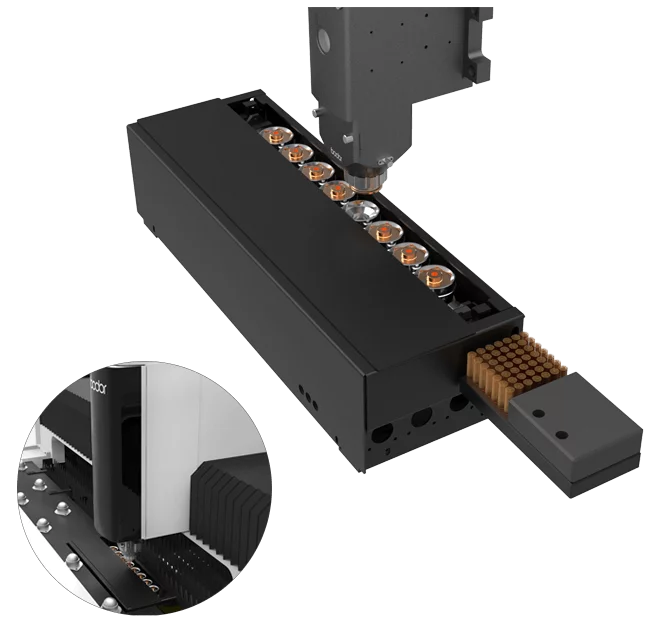

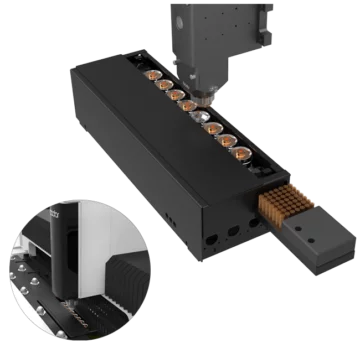

  • Автоматическая замена сопел:

penzui - Станок для лазерной резки металла Bodor F1530/P1530
Использование расширенной и точной системы управления обеспечивает автоматическую замену сопел в соответствии с типом материала и толщиной листа, что устраняет необходимость ручной замены сопла, улучшает эффективность и надёжность обработки. Новая функция автоматической калибровки и очистки позволяет полностью автоматизировать калибровку лазерной головки и очистку сопел, что уменьшает монотонную ручную работу. Высокоточная система привода обеспечивает надежную точность и стабильность замены, гарантируя, что каждая замена является абсолютно безопасной. Полностью закрытая защита блока повышает безопасность деталей и персонала.

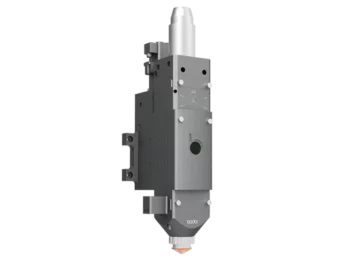

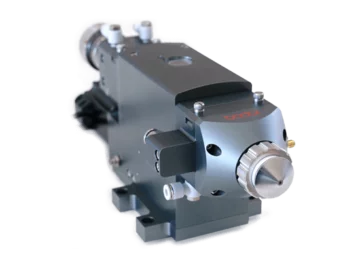

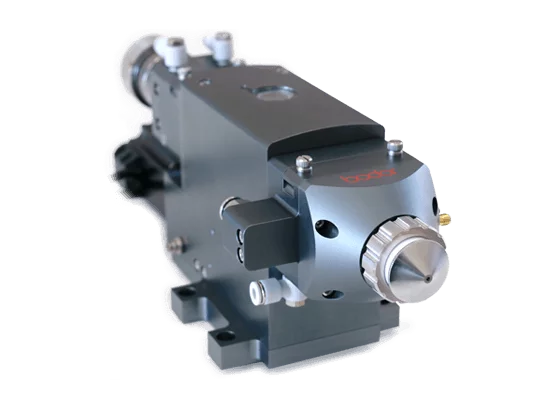

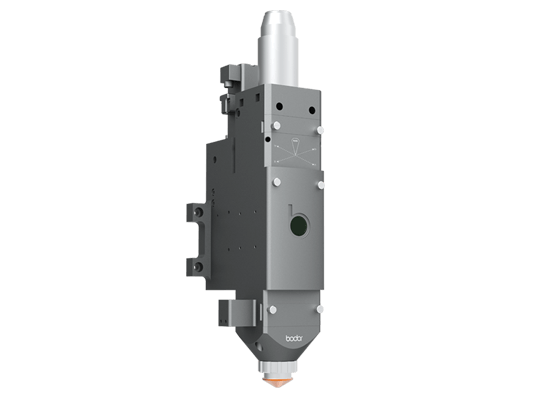

  • Авто фокусная лазерная головка:
Не нужно настраивать фокусное расстояние, наслаждайтесь автофокусом.
jiguangtou1 - Станок для лазерной резки металла Bodor F1530/P1530jisu - Станок для лазерной резки металла Bodor F1530/P1530

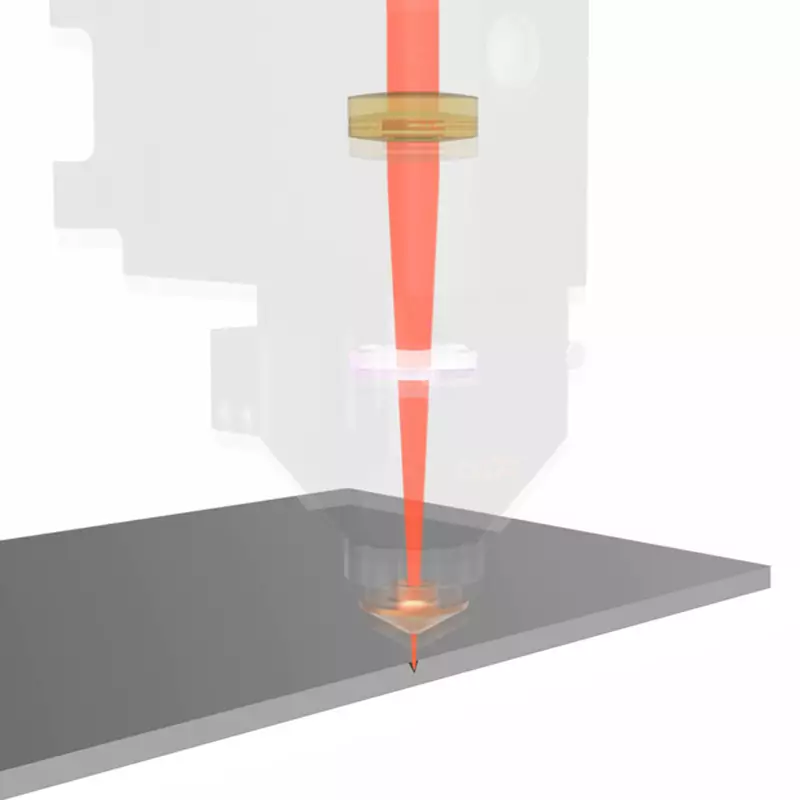

Автоматическая фокусировка.

Автоматическая фокусировка применима к различным фокусным расстояниям, которые контролируются системой управления станком. Точка фокусировки будет автоматически отрегулирована в процессе резки для того, чтобы достигнуть оптимальной резки металлического листа различной толщины.

Свободные руки.

Фокусное расстояние контролируется операционной системой. Нет необходимости применять ручное регулирование, что позволяет эффективно избежать ошибок или неисправностей, вызванных ручными операциями.

Быстродействие.

Применение технологии ускоренной перфорации Bodor Lightning на 90% сокращает время перфорации. Bodor Lightning в сочетании с Bodor Genius создаёт новый процесс перфорации, не зависящий от качества материала, что обеспечивает лучшую процедуру резки, экономию газа и электроэнергии, снижение затрат.

Точность.

Увеличение фокусного расстояние перфорации, раздельная установка фокусного расстояния перфорации и фокусного расстояния резки позволяют повысить точность процесса резки.

Долговечность.

Встроенный двойной контур водяного охлаждения обеспечивает постоянную температуру фокусирующей линзы, предотвращая перегрев и продлевая срок службы линз.
Увеличенная защита коллимирующей линзы и фокусной линзы — тщательно защита ключевых компонентов системы.

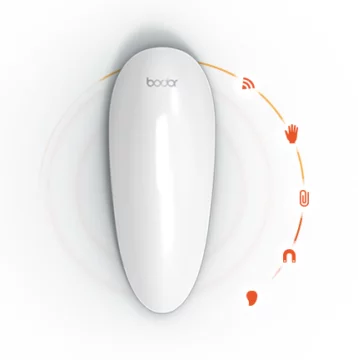

  • Оборудование для беспроводного дистанционного управления:

mango l 2 2 358x360 - Станок для лазерной резки металла Bodor F1530/P1530      747457457 - Станок для лазерной резки металла Bodor F1530/P1530

Пульт спроектирован так, что его использование становится максимально удобным. Интуитивно-понятное управление, так же он идеально лежит в руке.

Пульт имеет магнитную конструкцию, его можно разместить на станину в любой момент, не отходя от станка.

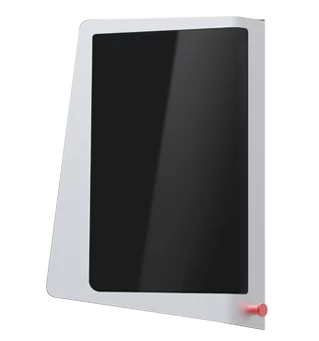

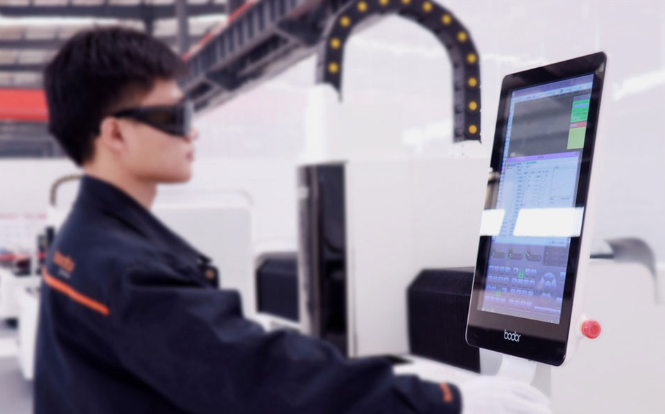

  • Сенсорный экран:

Maauauango r - Станок для лазерной резки металла Bodor F1530/P1530

Первый производитель использует собственный пользовательский интерфейс в мире, который позволяет отображать режим резки в реальном времени, делая наблюдение за обработкой более удобным.

1920 * 1080 сенсорный экран.

Сильная водонепроницаемая система, что делает работу более удобной и безопасной.

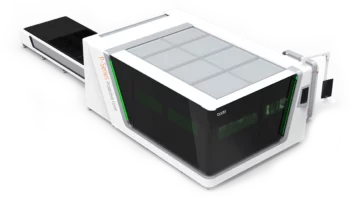

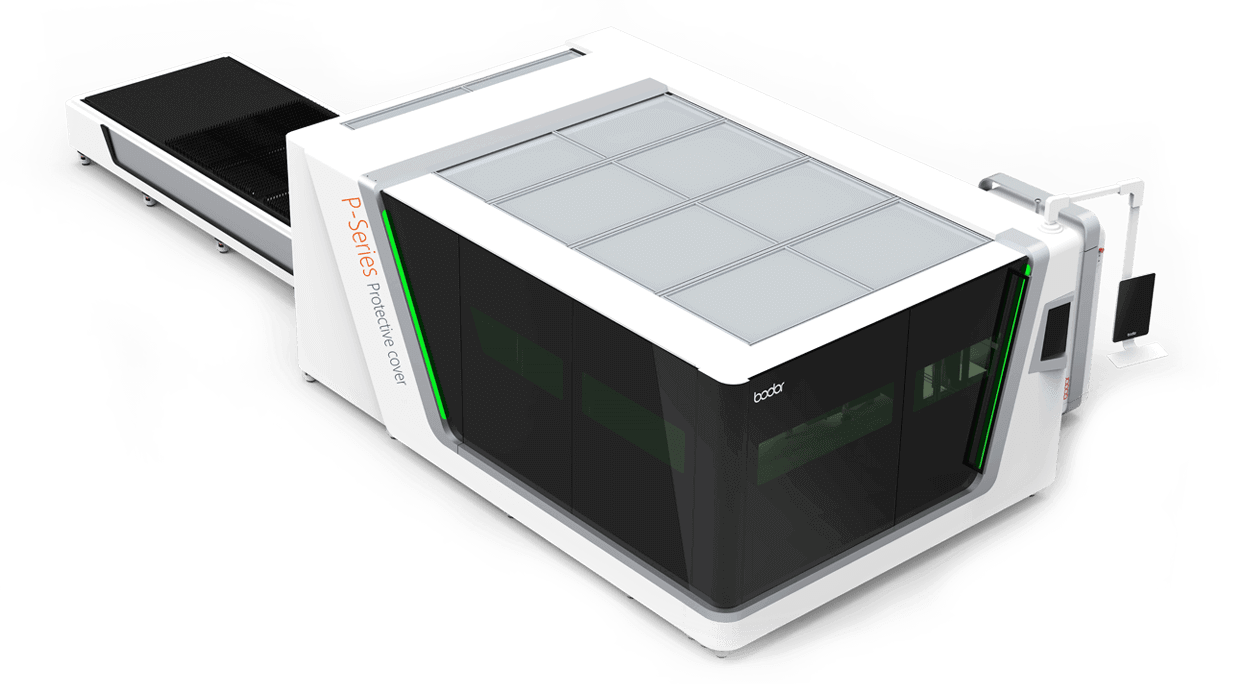

  • Экологично и безопасно:

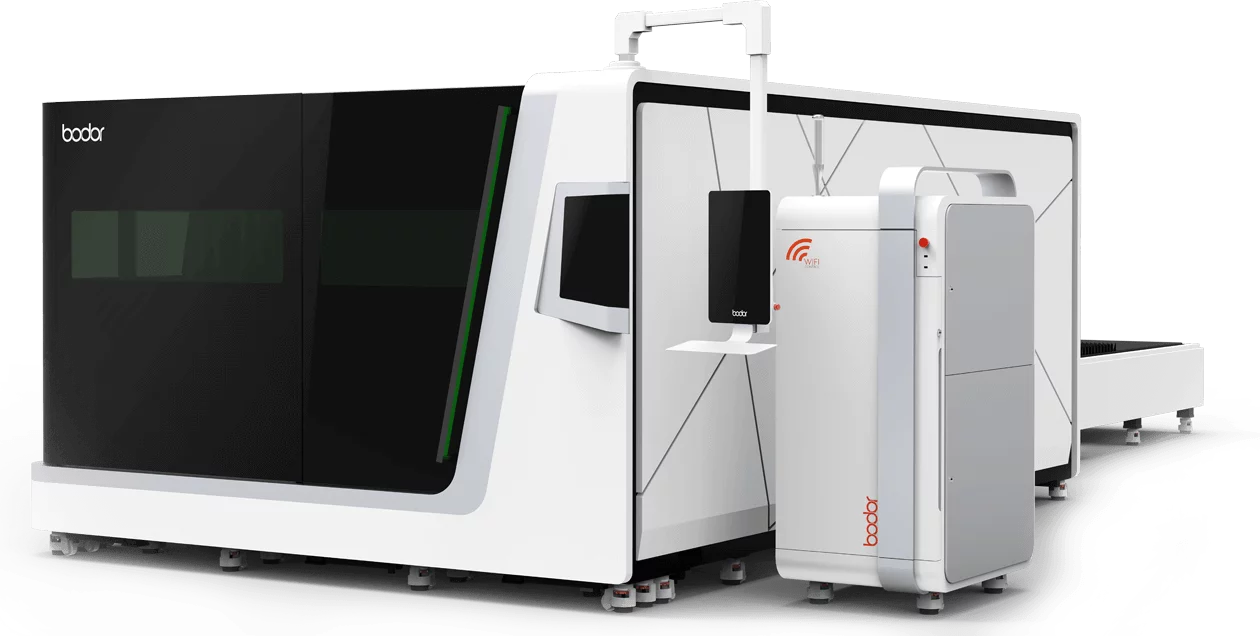

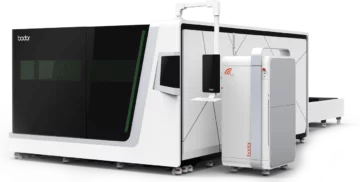

p2 - Станок для лазерной резки металла Bodor F1530/P1530

Полный защитный кабинет. Усовершенствованная модель P1530.

  • Полный защитный кабинет, улучшает безопасность.
  • Защитное стекло изолирует лазерное излучение от людей.
  • система автоматического сбора дыма и пыли делает чистую рабочую среду.
  • интеллектуальная система мониторинга снижает уровень аварийности.

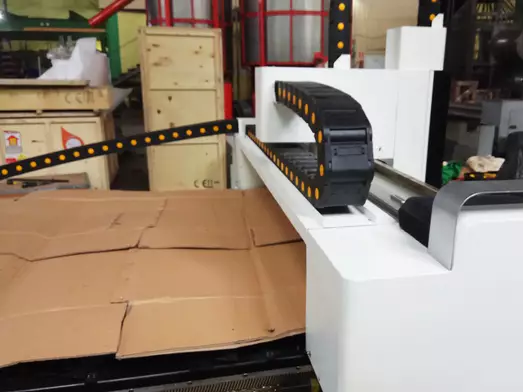

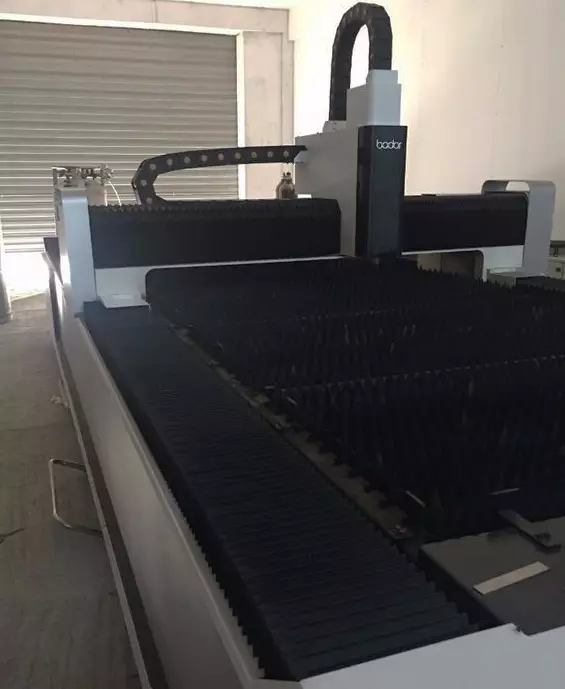

150351161613357904 - Станок для лазерной резки металла Bodor F1530/P153009ff1f22bbf2e30e1ffd480d8a277498 - Станок для лазерной резки металла Bodor F1530/P1530

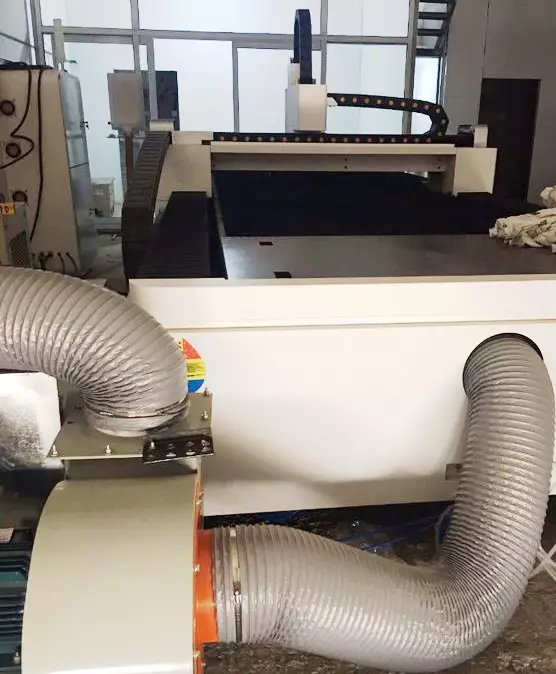

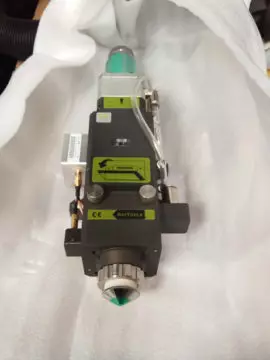

b6554d47786aa641bbae831d5a2f290f - Станок для лазерной резки металла Bodor F1530/P15301503585245158684863 - Станок для лазерной резки металла Bodor F1530/P1530

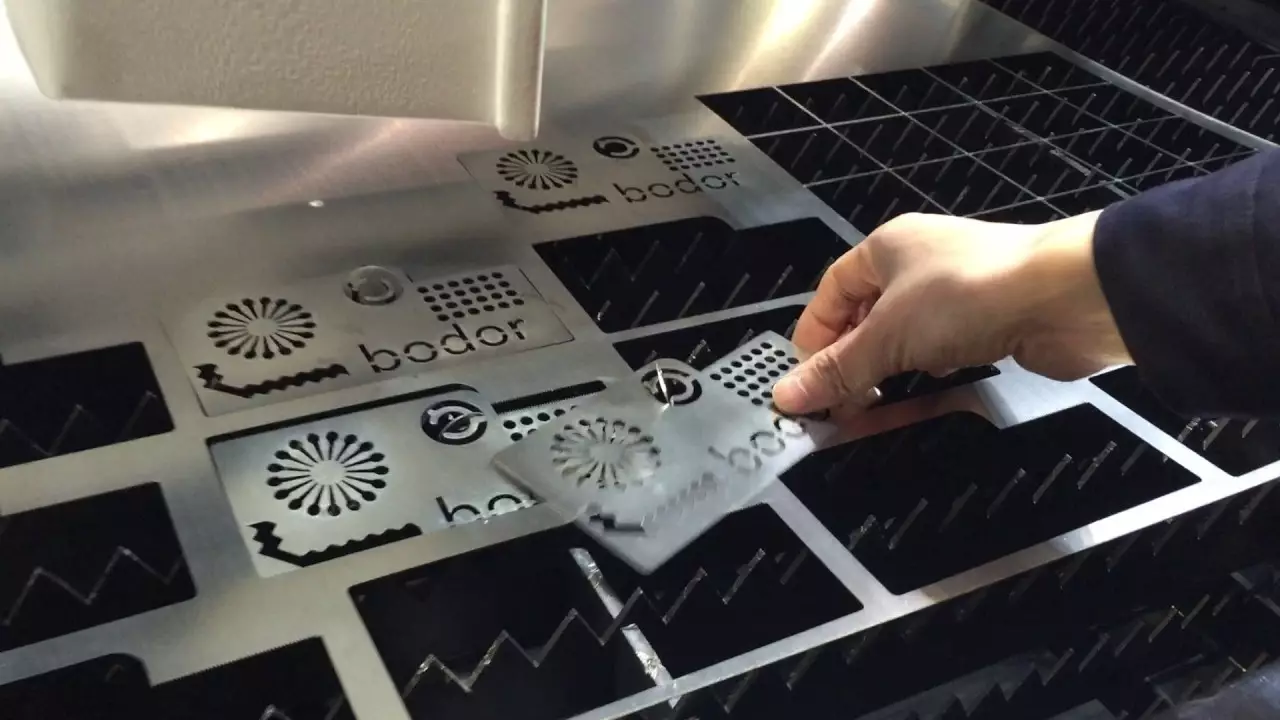

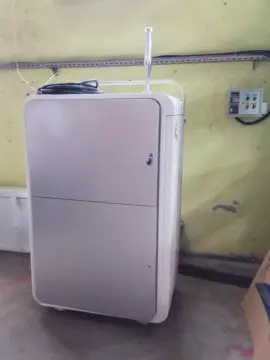

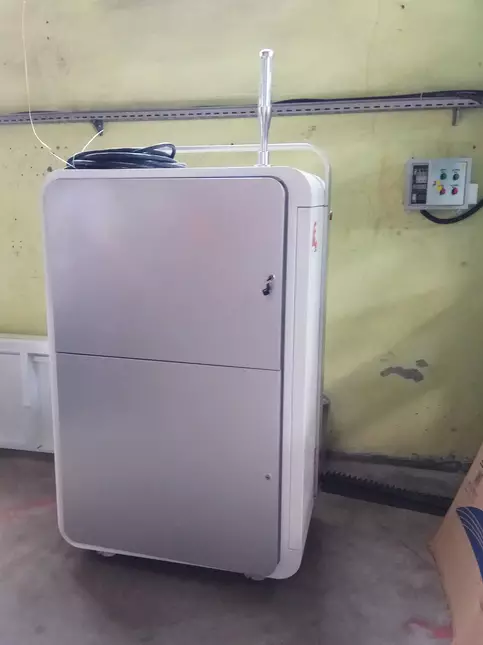

1503511976175398198 - Станок для лазерной резки металла Bodor F1530/P1530maxresdefault 1 - Станок для лазерной резки металла Bodor F1530/P1530





Наименование характеристикиЗначение характеристики
МодельF1530
Мощность лазераИсходя из запроса клиента
Макс. Размеры листаИсходя из размеров рабочего поля
СтанинаЧугунная
Точность позиционирования±0.03мм
Точность повтор позиционирования±0.02мм
Ось X/Y макс. скорость движения100м/мин
Ось X/Y макс. скорость резки30м/мин
Ось Z ход движения100мм
ГоловаBodor Genius / Швейцария «Raytools»
Поддерживаемое программное обеспечениеCorelDRAW, Autocad, Photoshop, AI
Поддерживаемые графические форматыAI、PLT、DXF、GBX、NC
Тип охлажденияВодяное
Передачашестерня-рейка Тайвань
ПриводСерводвигатель «Yaskawa» Япония
Направляющие«Hiwin» квадратные направляющие Тайвань
ВытяжкаВентилятор 3 Квт
Система управленияBodor pro
Редуктор«MOTOREDUCER» Франция
Электрокомпоненты«Schneider» Франция
Пневматические компоненты«SMC» Япония
Операционная система ПКWindows 7/8(32/64)
Вспомогательный газВоздух, кислород, азот
Мин. ширина реза0.1 мм
Питание380 В/50 Гц/16 А



Максимальные толщины при резании :

Мощность500Вт800Вт1000Вт1500Вт2000Вт3000Вт
Углеродистая сталь6мм8мм12мм14мм16мм25мм
Нержавейка2.7мм4мм4.5мм5мм8мм12мм
Алюминий/Латунь2мм2.5мм3мм4мм5.5мм7.5мм

Оборудование комплектуется по желанию заказчика
