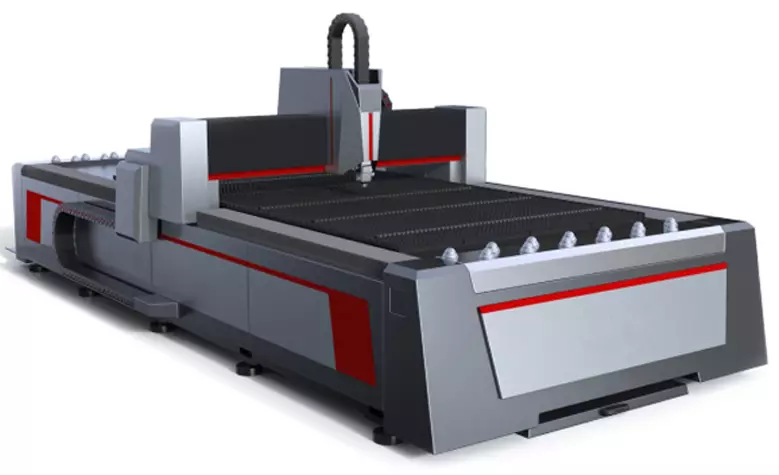

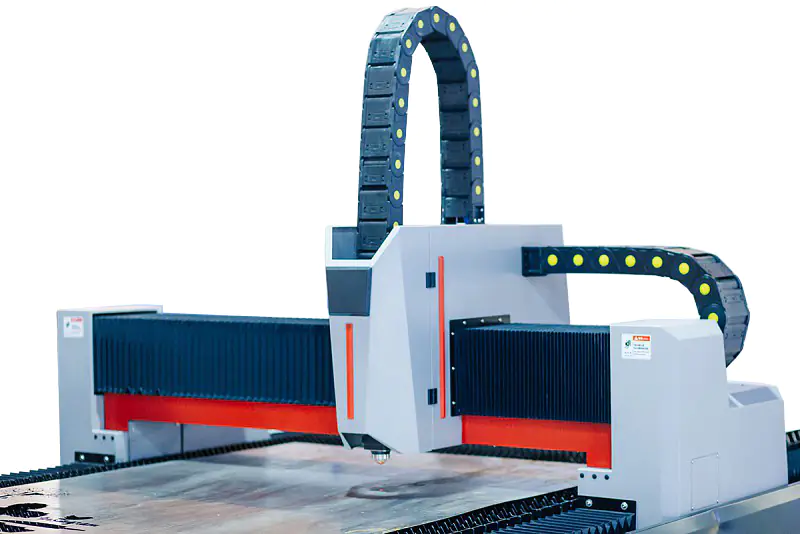

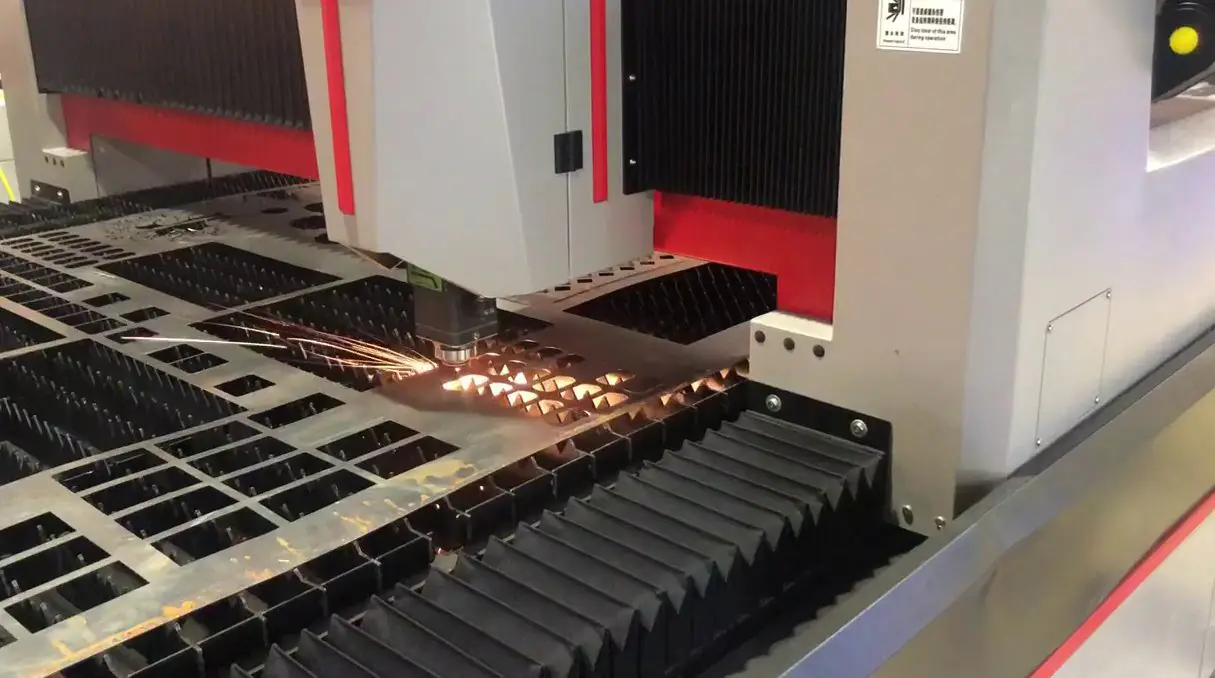

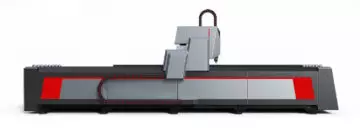

Станок для лазерной резки металла Bsh FBX (heavy version)

от 3200000 руб.

Краткое описание

Волоконные станки под брэндом Bsh производятся более 7 лет. Новая утяжеленная линейка станков Bsh «FBX» выполнена с особым вниманием. Рама станка произведена на том же заводе, что и рамы для станков BYSTRONIC. Она прошла через обжиг и была подвергнута нормализации в специальных условиях для устранения внутренних напряжений и улучшения структуры металла. Источники RAYCUS нового поколения надежны, с ресурсом до 100 00 часов и обеспечивают высокое качество реза.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

Рама и станина станка прошла через обжиг и подвергнута нормализации в специальных условиях для устранения внутренних напряжений и улучшения структуры металла. Благодаря этому мы смогли добиться показателей ускорения в 1.2g.

Для точного перемещения при высоких нагрузках, установлены закаленные косозубые рейки известной компании YYC и стальные рельсовые направляющие PMI (Тайвань). Режущая голова в новых моделях поставляется от швейцарского брэнда RAYTOOLS, которая позволяет использовать источники высокой мощности в отличие от Au3tech в предыдущих станках. Все станки оснащены японскими клапанами SMC, электро компонентами SCHNEIDER ELECTRONICS (Франция) и системой автоматической смазки в линейные подшипники.

Основные технические особенности тяжелой версии FBX:

  • Утяжеленная станина весом 3850 кг. Общий вес станка 5500 кг;
  • Приводы и передачи: YASKAWA, MOTOVARIO, PMI (30мм), YYC (30мм);
  • Система автоматической смазки;
  • Режущая голова с водяным охлаждением оптики RAYTOOLS;
  • Двойной фреоновый контур охлаждения;
  • Электроника и система сервоприводов расположена в корпусе стойки ЧПУ;
  • Функциональное П.О. CYPCUT.

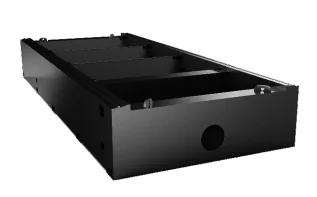

Цельносварная станина:

2018 08 22 15 06 42 - Станок для лазерной резки металла Bsh  FBX (heavy version)

Цельносварная станина повышенной жёсткости весом 3850кг. Термическая обработка конструкции устраняет внутренние напряжение и улучшает структуру металла. Благодаря жёсткости и весу, станина выдерживает высокие динамические нагрузки в 1.2g и произведена на том же заводе, что и рамы для станков BYSTRONIC.

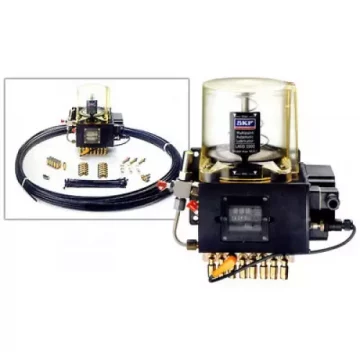

Система автоматической смазки:

 LAGD 1000ac 1 500x500 360x360 - Станок для лазерной резки металла Bsh  FBX (heavy version)

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

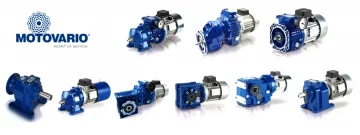

Приводы и передачи:

 2018 08 22 15 14 14 360x79 - Станок для лазерной резки металла Bsh  FBX (heavy version)

Немаловажная составляющая лазерного комплекса является система приводов и передачи.Передвижение координатной системы происходит по стальным квадратным направляющим PMI и закалённой косозубой рейки YYC. Серво приводами YASKAWA суммарной мощностью моторов в 5900Вт, безлюфтовыми редукторами MOTOVARIO европейского производства. Благодаря качественных составляющих и высокому уровню реализации, позволяют достигать высоких динамичных характеристик.

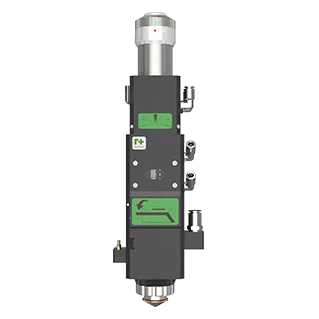

Режущая голова со следящим автофокусом RAYTOOLS:

ce1fec61 - Станок для лазерной резки металла Bsh  FBX (heavy version)                         2018 08 22 12 56 28 - Станок для лазерной резки металла Bsh  FBX (heavy version)

Последнее поколение режущей головы швейцарского бренда RAYTOOLS с улучшенной системой следящего фокуса и регулируемым диапазоном расстояний от 0.3 до10мм. Также изменения коснулись пылезащиты оптических элементов – интегрировано верхнее защитное

стекло для предотвращения попадания пыли на оптические элементы. Инструмент рассчитан на высокопродуктивные лазерные комплексы благодаря проработанной системе водяного охлаждения оптики.

Интегрированный электропневматический преобразователь SMC обеспечивает стабильное давление в зоне реза до 25атм. Также П.О. позволяет автоматически переключать газ в зависимости от обрабатываемого вида металла. Подбор параметров раскроя, а также тип газа и его давление происходит автоматически при выборе из библиотеки П.О.

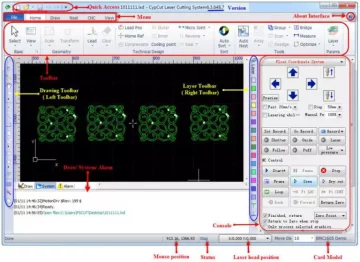

Программное обеспечение CYPCUT:

HTB1j4rFa5wIL1JjSZFsq6AXFFXa8 360x262 - Станок для лазерной резки металла Bsh  FBX (heavy version)images - Станок для лазерной резки металла Bsh  FBX (heavy version)

Из предустановленного П.О. происходит управление лазерным комплексом, а также калибровка необходимых узлов перед запуском в работу оборудования.



Преимущества программного обеспечения:

Управление и настройка необходимых узлов лазерного комплекса

  • Отдельные параметры режимов раскроя и врезки
  • Автоматическая оптимизация задания раскроя
  • Улучшенная функция перфорации — FLYCUT
  • Оптимальное расположение деталей — NESTING

Функция охлаждения контура реза — LEAD POS

Функция микро-перемычек — MICRO JOINT

  • Управление параметрами лазерного источника
  • Защита режущей головы
  • Дистанционная диагностика
  • Удобный и легкодоступный интерфейс

Автоматическая оптимизация задания раскроя включает в себя ряд автоматических функций, таких как:

Технология FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция

значительно экономит время обработки при перфорации листа.

Технология NESTING

Позволяет разместить, максимально-необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

Технология LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

Технология MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы. Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах. Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

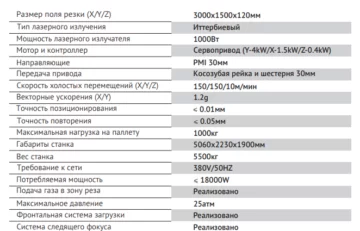

Технические характеристики станка:

2018 08 22 15 16 21 360x231 - Станок для лазерной резки металла Bsh  FBX (heavy version)

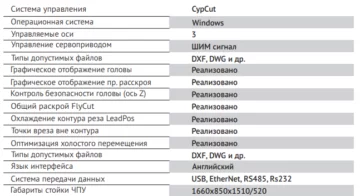

Стойка ЧПУ. Управляющая программа:

2018 08 22 15 17 26 360x196 - Станок для лазерной резки металла Bsh  FBX (heavy version)

Применяемые газы для раскроя:

  • Кислород;
  • Азот;
  • Аргон;
  • Воздух.

Комплект поставки:

  • Двойной фреоновый контур охлаждения
  • Вытяжная система удаления продуктов испарения
  • Волоконный лазерный комплекс FBX
  • Стойка блока управления с предустановленным П. О.
  • Стабилизатор
  • Игольчатый стол
  • Иттербиевый волоконный лазерный источник RAYCUS
  • Режущая голова с системой следящего автофокуса RAYTOOLS
  • Беспроводной пульт управления
  • Редуктор для инертных газов
  • Редуктор для кислорода (ОСЧ)
