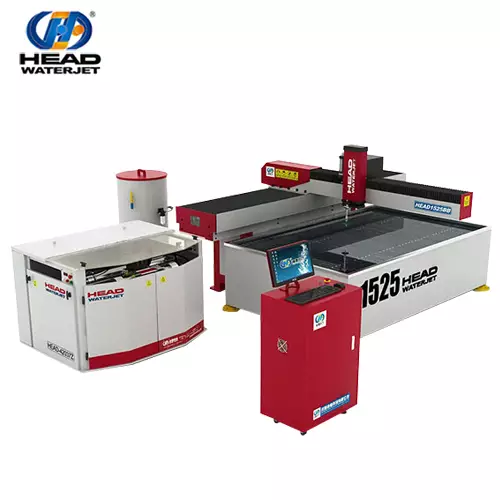

Гидроабразивный станок с ЧПУ Head

от 3000000 руб.

Артикул: 453231
Краткое описание

Группа Компаний «Элемент» предлагает к поставке станки гидроабразивной резки модели HEAD консольного и портального типа. Станки гидроабразивной резки применяются для раскроя металла, природного и искусственного камня, изделий из пластика, полимеров, резины, из комбинированных, пористых материалов, стекла, в том числе и многослойного. Максимальная толщина изделий подлежащих резке может достигать 100мм.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы

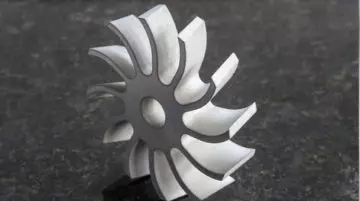

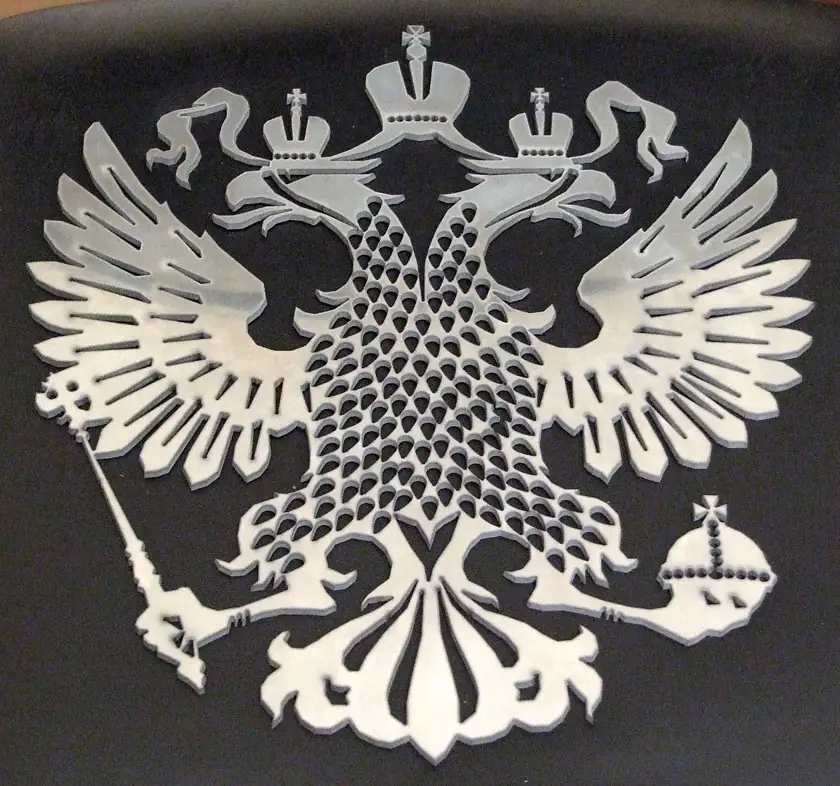

  • Примеры работ

Компания Shenyang Head Science Technology Co. специализируется на исследовании и разработке, производстве режущих систем для гидроабразивной резки сверхвысокого давления (UHP) и соответствующих деталей. С разработкой более десяти лет у нас есть более 20 конструкций и форм, компания добилась несколько патентов на гидроабразивную резку (201020578425.8-Circular UHP Intensifier для гидроабразивной головы и водоочистителей 201120115666.3. Поэтому производитель по праву является надежным и высокопоставленными предприятием, а станки гидроабразивной резки «HEAD» были признаны на международном уровне.

Достоинства гидроабразивной резки:

  • Отсутствие воздействия высоких температур на поверхность материала;
  • Высокое качество и точность реза;
  • Многообразие обрабатываемых материалов;
  • Большая зона обработки
  • Сохранение первозданного вида обрабатываемого материала;
  • Отсутствие оплавления на краях реза;
  • Допустимая толщина обрабатываемых материалов — до 200 мм

Материалы, пригодные для резки чистой водой:

  • Бумага, картон и гафрокартон
  • Текстиль, войлок, кожа
  • Продукты питания
  • Дерево
  • Мягкая резина
  • Уплотнительные материалы
  • Ламинированные изделия
  • Термопласт

Материалы для гидроабразивной резки:

  • Металлы, стали и сплавы
  • Композиционные материалы
  • Камень (мрамор, гранит, лимизит и пр.)
  • Бетон и железобетон
  • Стекло (в т.ч. пуленепробиваемое)
  •  Керамика
  • Пластик
  • Толстое дерево



Основные технические параметры:

  1. Тип машины: Портальный
  2. Зона обработки : любая — по Вашему запросу рабочего поля
  3. Перемещение по оси Z: 150mm
  4. Точность управления: ± 0.01mm
  5. Точность резки : ± 0.1mm
ванна.jpgВанна

Наполненная водой,предназначна для гашения остаточной энергии водяной струи.Снижение шума.Разумная структура ванны и станины, не мешает ШВП и направляющим.

Ванна выполнена из стали.

решёткиВысота решёток 100мм,то гарантируют сильную способность поддержки, долгий срок службы.
станинаСтанина оси Y

Выполнена из термообработанной стали,в станине заполняет бетоном,обеспечивающий стабильность её формы и высокую точность.Усиленная конструкция станины гарантирует высокую жесткость против сгибания,кручения и вибраций.

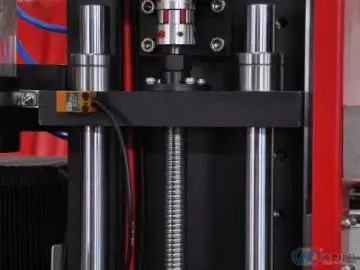

ось ZНа осях Z, cтруктура из двойных направляющих и четырёх ползунов, хорошая стабильность, высокая точность

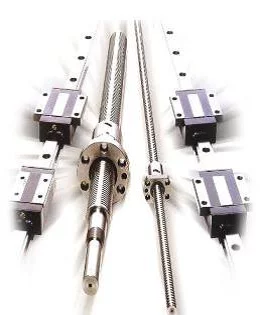

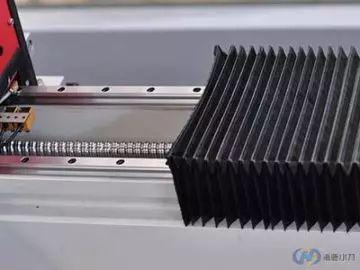

Линейная направляющая и ШВПВсе оси X Y используют Тайваньскую линейную направляющую и шарико-винтовые передачи.
Поперечина оси ХПоперечина Х оси рабочего стола выполнена из прессованного алюминиевого сплава. Её характеристики- лёгкий вес, высокая интенсивность,хорошее сопротивление давлению и высокая точность.Компания использует алюминиевый сплав номер 6063, и толщина до 8mm.
ОпорыОпоры на осях Y имеет съёмное смотровое окно ,удобно осуществлять техническое обслуживание серводвигателя

Спецификация комплектующих:

5 - Гидроабразивный станок с ЧПУ Head 6 - Гидроабразивный станок с ЧПУ Head 2 - Гидроабразивный станок с ЧПУ Head

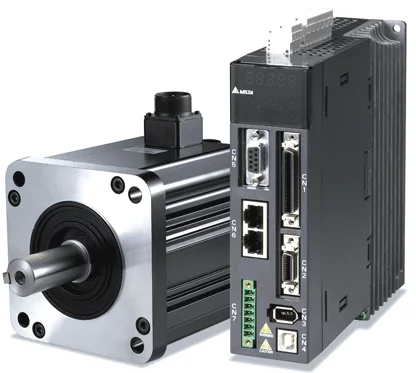

  • Сервомоторы Yaskawa (Япония)
  • Линейные направляющие IRSO (Тайвань)
  • Шариковая винтовая пара АВВА (Тайвань)
  • Концевые выключатели Omron
  • Мультипликатор США
  • Главный мотор Siemens
  • Логический блок PLC Omron
  • Электрические элементы SCHNEIDER (France)
  • Распределитель в сборе с электромагнитным управлением YUKN

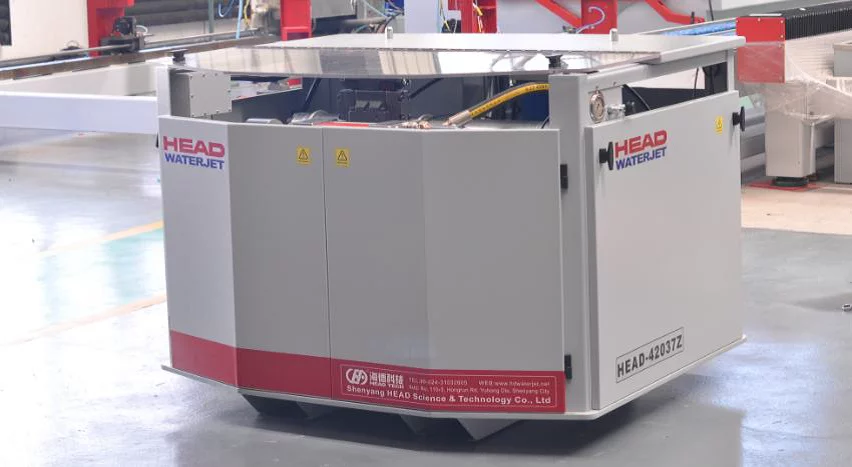

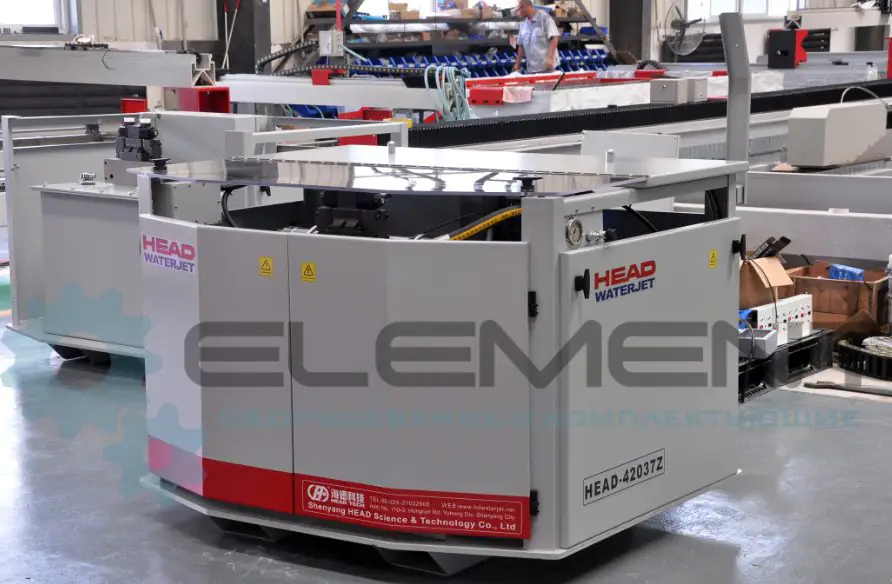

Насос высокого давления

10 - Гидроабразивный станок с ЧПУ Head                                                             23 - Гидроабразивный станок с ЧПУ Head

Новый тип насоса высокого давления третьего поколения HEAD. В настоящее время использует самые передовые детали и структуру. Сильная способность резки, долгая непрерывная работа, подходит производству большого масштаба и крупных партий.

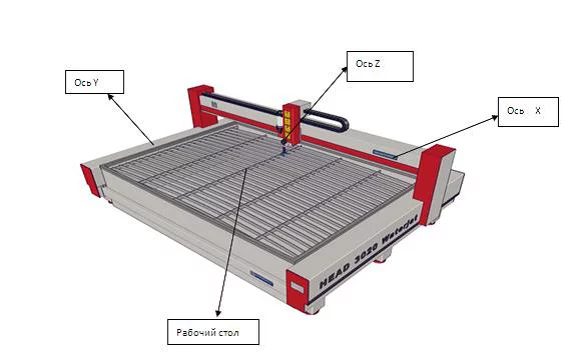

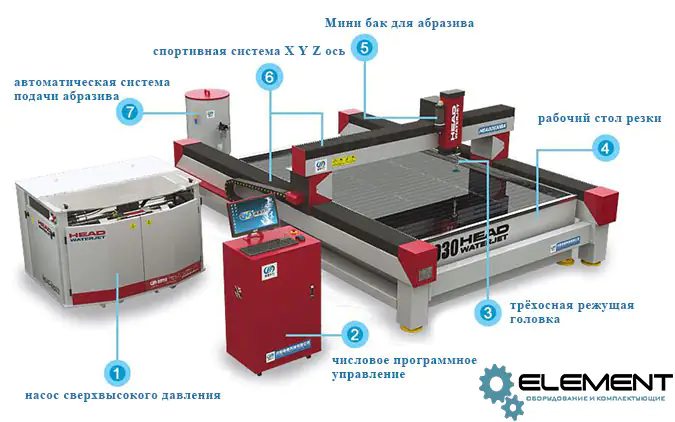

Станок гидроабразивной резки с ЧПУ состоит из рабочего стола, насоса, система управления ЧПУ с программным обеспечением для резки, режущей головки, система управления с помощью серводвигателями. Необходима автоматическая система подачи воды и абразива и система охлаждения. Также вы можете выбрать дополнительную систему автоматического удаления шлама по вашему запросу.

23232 - Гидроабразивный станок с ЧПУ Head1 - Гидроабразивный станок с ЧПУ Head 3 - Гидроабразивный станок с ЧПУ Head

Для гидроабразивной резки, насос, это сердце станка, поэтому Head, использует высокотехнологические компоненты и его передовые комплектующие.
  • 420МПа насос, мощность 37KW,мотор марки Siemens,Трехфазный асинхронный двигатель(производитель BEIDE ).

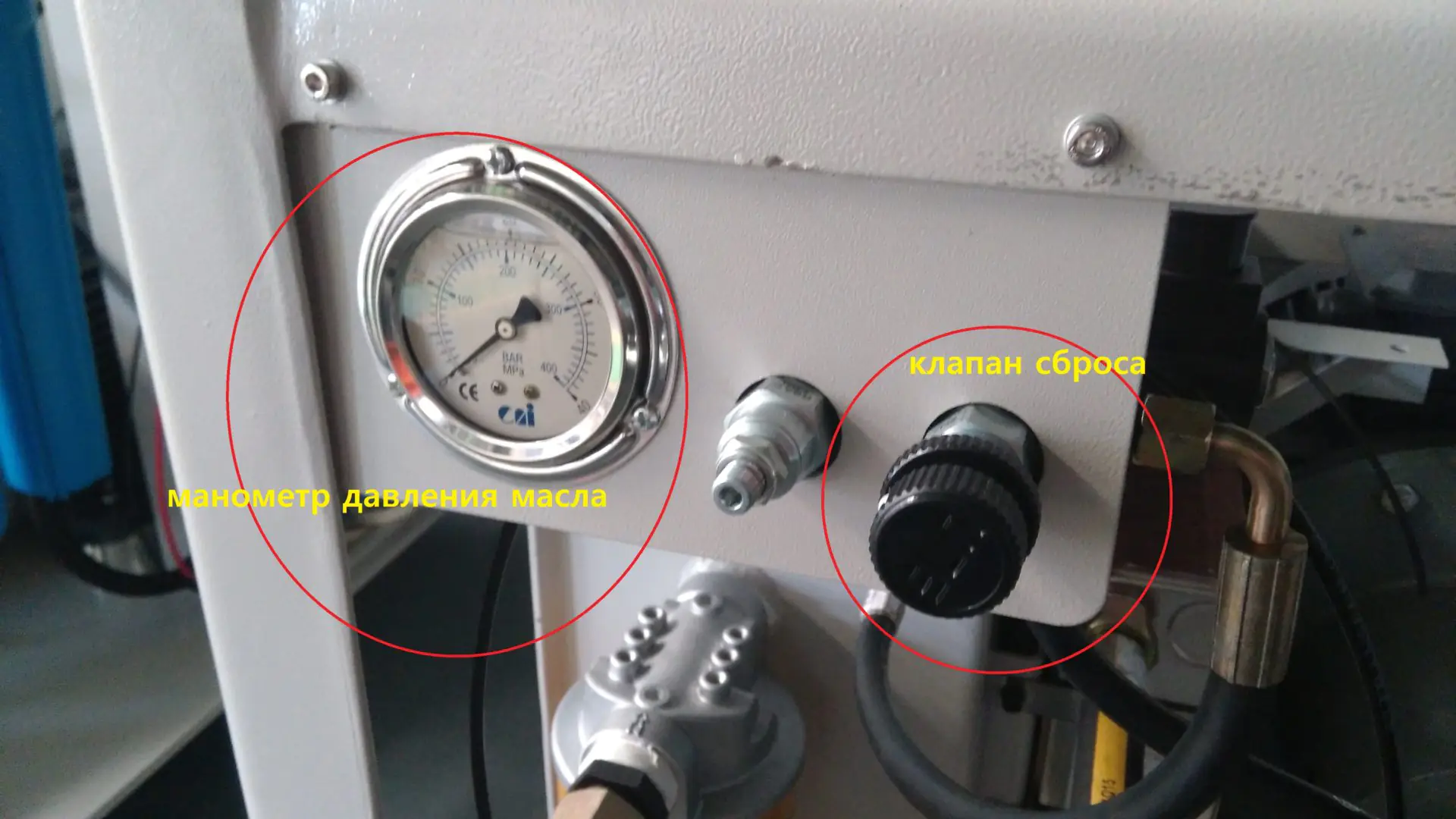

  • оснащен импортным электрическим гидрораспределителем YUKEN(Japan), для точного управления направления движения масла. С клапан сброса удобнее регулировать рабочее давление в гидравлической системе.
  • оснащен импортными трубками высокого давления.
  • импортный водяной насос (Италия) , чтобы осуществляет двухуровневое увеличение необходимого давления воды на входе в систему , маленький объем , большой поток подачи воды и хорошая стабильность давления.
  • оснащен Omron PLC(Japan)
  • оснащен Schneider контактор переменного тока.
  • только наш насос оснащен фунцией защиты. Из-за недостатка подачи воды, то будет осуществлять автоматическое завершение.
  • фунция защиты из-за перегрузки мотора.

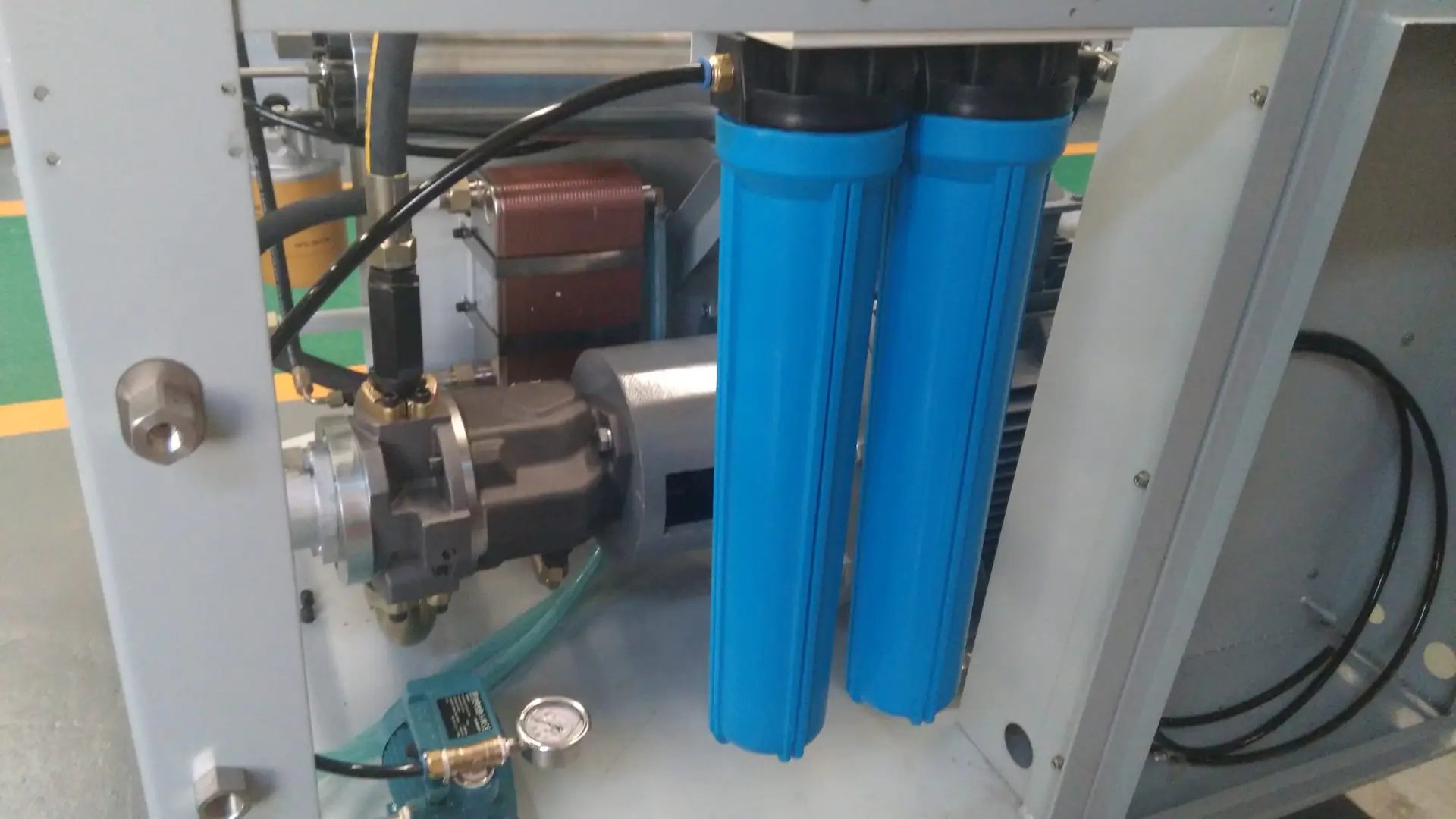

  • оснащен двухуровневым фильтром воды, то макисмально удалить примеси в воде, увеличить срок службы уплотнения высокого давления в насосе и в режущей головке.
  • многократная фильтра масла , то обеспечивает долгий срок работы насоса.

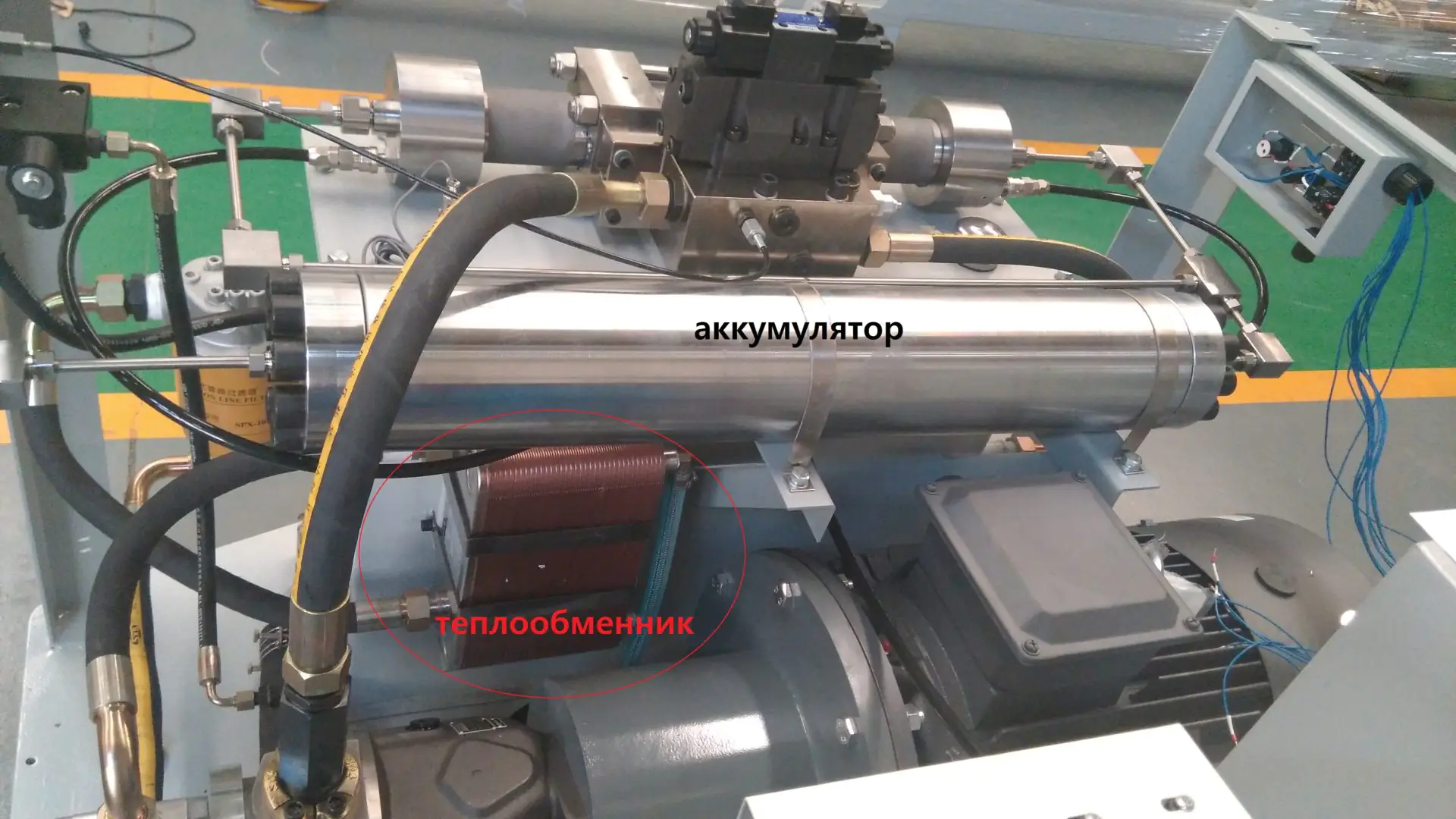

  • интегрированный теплообменник, который подерживает оптимальную температуру масла.

Только у нас в базовый комплект входит аппарат для умягчения воды.

4 - Гидроабразивный станок с ЧПУ Head



Данная система предназначена для продления срока службы основных элементов режущей головки, а также уплотнений системы высокого давления. Данная система устраняет из поступающей в нее воды кальций и магний.

По запросу в комплектацию станка может быть добавлена:

  • Компенсация коноснусти
  • Голова 5-ти осевая 3D
  • и другие дополнительные опции по Вашему запросу

Имеются и другие производители гидроабразивных установок, такие как Yongda, YC Waterjet.

Доставка в любой регион РФ.

Возможна покупка в лизинг.



  • Стол-резервуар выполнен отдельно от станины координатной системы, что исключает любое воздействие.

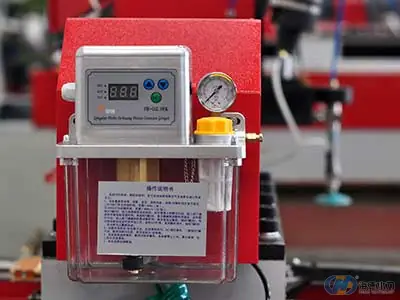

  • Автоматическая система смазки установлены на всех приводах и направляющих.

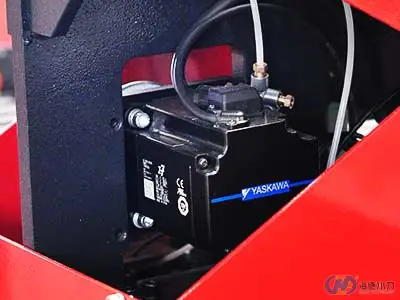

  • Сервомоторы Yaskwa (Япония)
  • Линейные направляющие АВВА (Тайвань)
  • Программный модуль AutoNesting (Расположение деталей на листе)
  • Насос высокого давления HEAD собран из Американских комплектующих

Технические параметры консольного типа исполнения:
Высота перемещения по оси Z, мм: 150
Min зона обработки, мм: 1000х1000
Точность резки, мм: ±0.1
Рабочее давление, Мра: 330-350
Мах рабочее давление, Мра: 380
Мах расход воды, л/мин: 3,7
Мах расход масла, л/мин: 90
Мощность двигателя насоса, кВт: 30
Мультипликатор: Accustream (США)
Объем аккумулятора, л: 1,2.

Технические параметры портального типа исполнения:
Высота перемещения по оси Z , мм: 200
Рабочее давление, Мра: 300-420
Точность резки, мм: ±0.1
Max расход воды, л/мин: 3.8
Мощность электродвигателя насоса, кВт: до 37
Мультипликатор: Accustream (США)
Объем аккумулятора, л: 1,2.

  • Рабочий стол HEAD BA (портальный/ консольный)
1 комплект
  • Насос высокого давления  HEAD42037Z  / HEAD38037Z
1 комплект

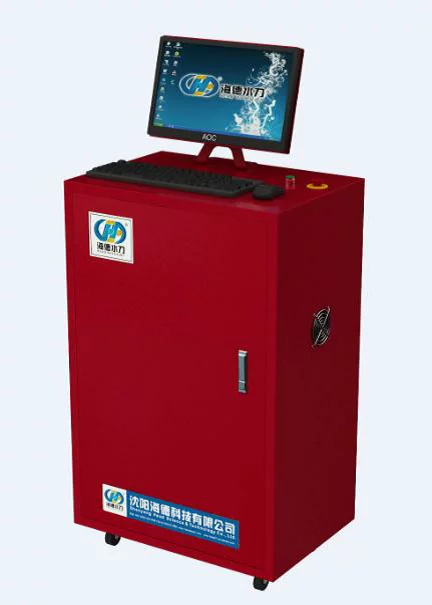

  • ЧПУ система
1 комплект
  • 3-х, или 5 осевая режущая головка
1 комплект

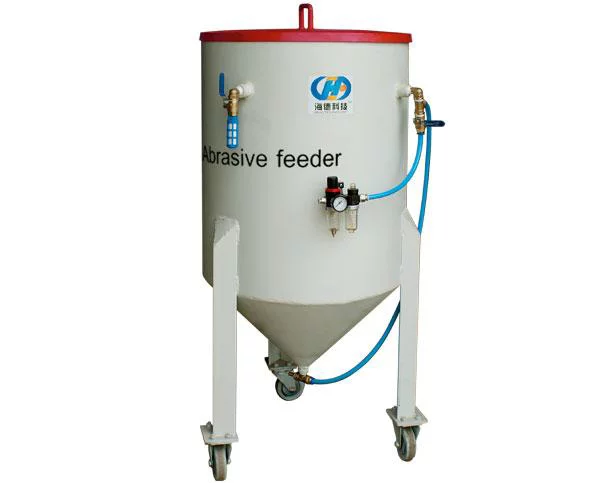

  • Автоматическая система подачи абразива
1 комплект
  • Устройство умягчения воды
1 комплект
