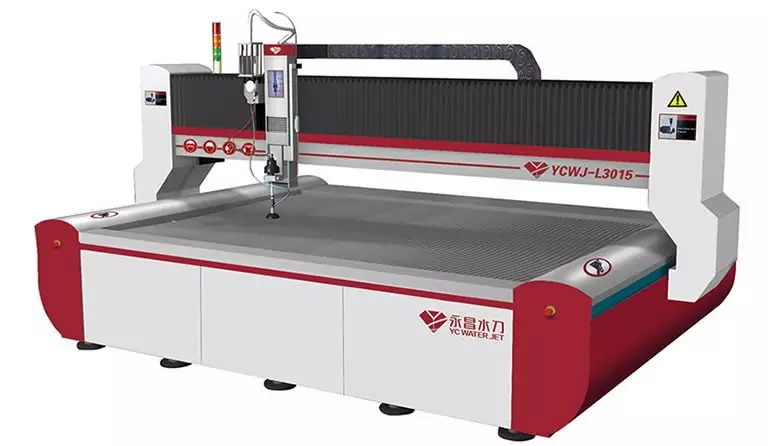

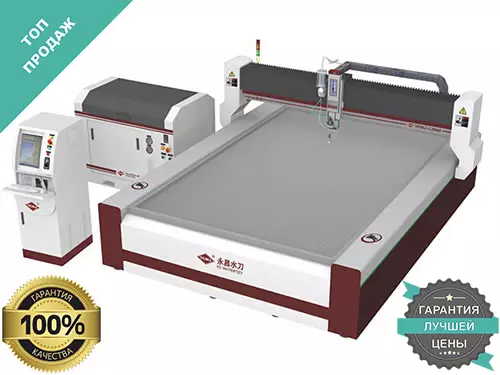

Гидроабразивный станок с ЧПУ YC Waterjet

от 3200000 руб.

Артикул: 7649924
Краткое описание

Продукция компании YC Waterjet Technology Co.,Ltd. отличается высоким качеством резки, лучшими комплектующими со всего мира, а так же легким управлением и стабильной работой. Один из самых стабильных и неприхотливых станков.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

Завод изготовителя YC WJ , имея многолетний опыт работы, по праву может называться надежной и стабильной компанией.

YC WJ— это станок сборки завода YC Industry Co.,Ltd.
YC Waterjet Technology Co.,Ltd.. Вы получаете известный станок Iron Mac, но по более выгодной цене для Вас, не переплачивая за бренд!!!

1 1 1 integral gantry type 13 1 - Гидроабразивный станок с ЧПУ YC Waterjet

Станок гидроабразивной резки с ЧПУ (оборудование) предназначен для раскроя листового материала, обработки труб и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня.

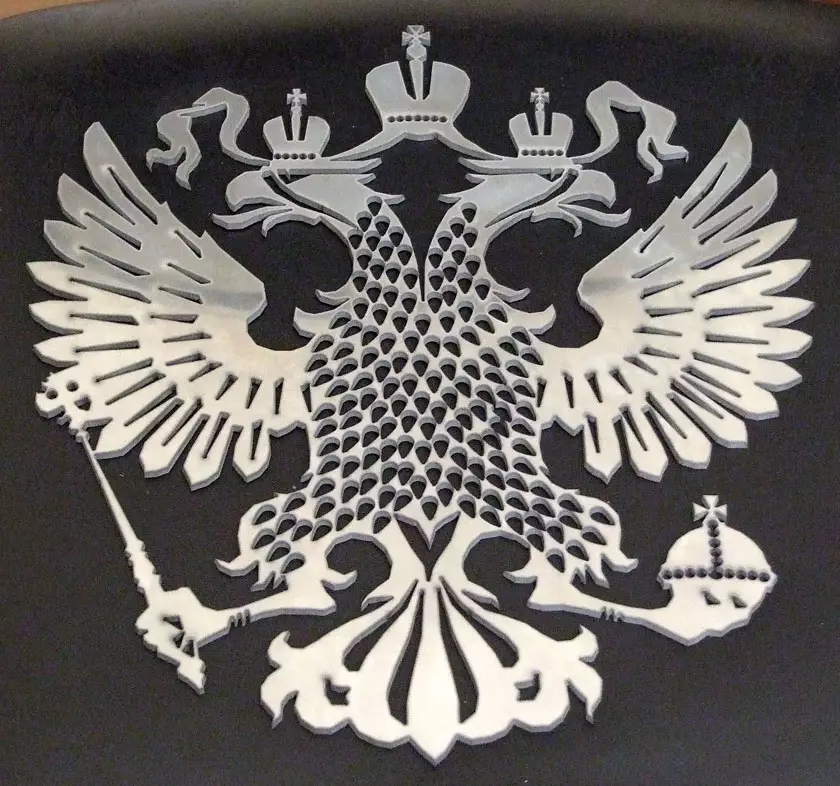

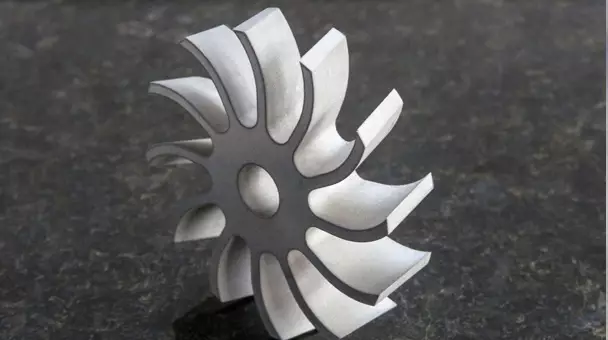

gerb 1 1 - Гидроабразивный станок с ЧПУ YC Waterjet images kopiya kopiya - Гидроабразивный станок с ЧПУ YC Waterjet information items property 42 1 - Гидроабразивный станок с ЧПУ YC Waterjet paronit 01 kopiya kopiya - Гидроабразивный станок с ЧПУ YC Waterjet



Материалы, пригодные для резки чистой водой

·           Бумага, картон и гафрокартон

·           Текстиль, войлок, кожа

·           Продукты питания

·           Дерево

·           Мягкая резина

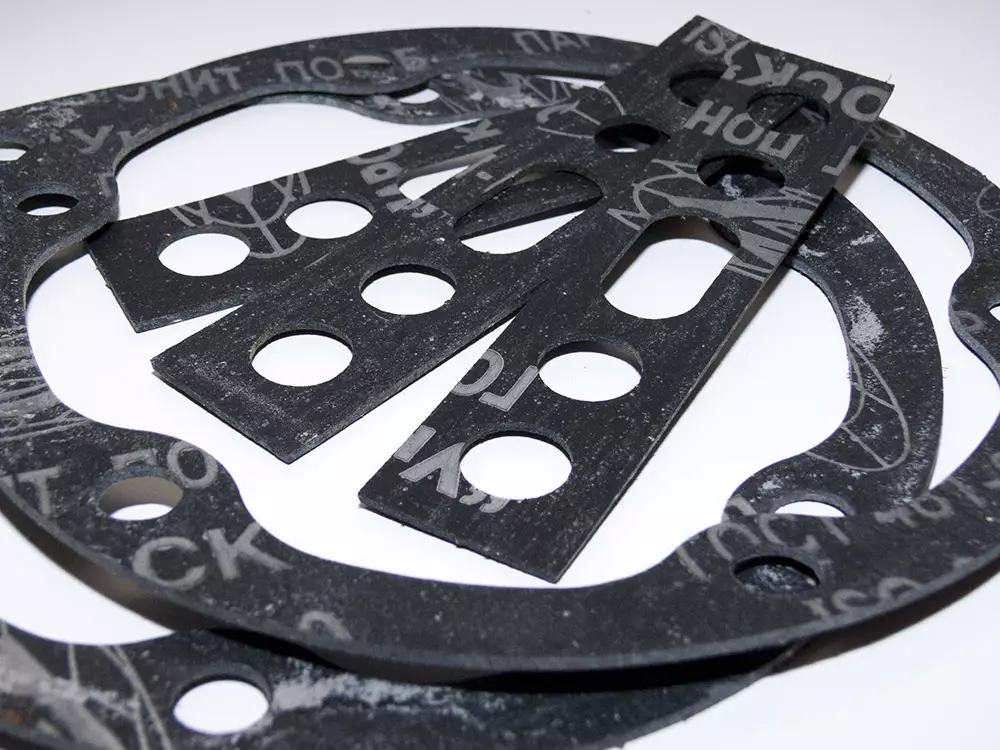

·           Уплотнительные материалы и материалы для тепло- и шумоизоляции

·           Ламинированные изделия

·           Термопласт

Материалы для гидроабразивной резки

·           Металлы, стали и сплавы

·           Композиционные материалы

·           Камень (мрамор, гранит, лимизит и пр.)

·           Бетон и железобетон

·           Стекло (в т.ч. пуленепробиваемое)

·           Керамика

·           Пластик

·           Толстое дерево

Наименование параметров и размеров Значения

·           Оси (Х:Y) Двойные направляющие, возврат в нулевую точку

·           X-axis параметры рабочей зоны 1000 ÷ 6000 мм

·           Y-axis параметры рабочей зоны 1000 ÷ 12000 мм

·           Z-axis высота подъема 150 мм (опционально до 300 мм)

·           Повторяемость 0,02 мм

·           X Y – скорость перемещения 0-20 м/мин

·           Точность позиционирования ±0.01mm

·           Точность реза ±0.1mm

Станок для гидроабразивной резки серии YC — WJ состоит из:

·           Нагнетателя сверхвысокого давления

·           Режущей головки: 3-х осевая, 3-х осевая с компенсацией, 5-ти осевая (3d)

·           Системы числового программного управления

·           Системы автоподачи абразивного песка

·           Системы автоматического программирования и других частей

·           Система автоматической подачи смазки

·           Система быстрого подъема/опускания воды

·           Защита от отключения электричества

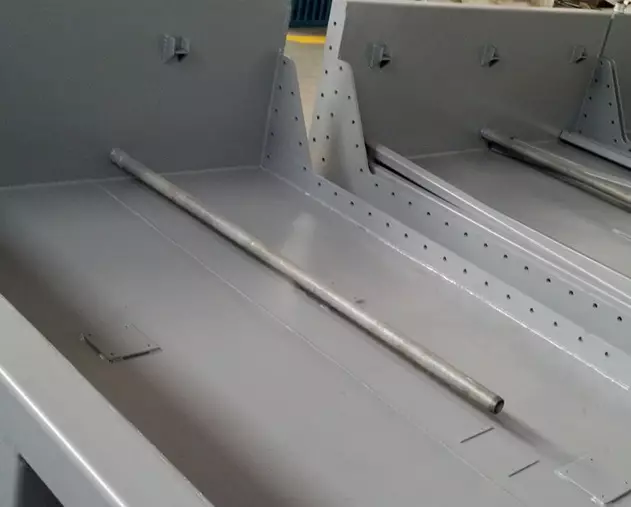

Станина — выполнена из термообработанной стали, обеспечивающей стабильность её формы с течением времени, высокую точность траектории движения портала и параллельность направляющих.

Split type water tank 01 - Гидроабразивный станок с ЧПУ YC Waterjet



Усиленная конструкция станины для максимальной прочности и жесткости предназначена для поддержки и гарантирует высокую жесткость против сгибания, кручения и вибраций.

Независимый портал и ванна.

Вибрации и напряжения не передаются на станину, исключая деформации.

Система направляющих станины защищённая международным патентом, исключает так называемый «эффекта увода», который приводит к неконтролируемому перемещению.

1 - Гидроабразивный станок с ЧПУ YC Waterjet

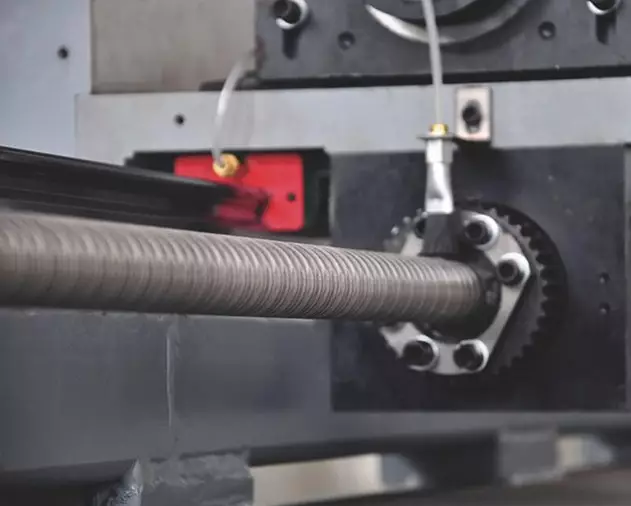

ШВП (I+F) –Германия.

Линейная направляющая  HIWIN(Тайвань) , для обеспечения высокой точность и стабильности.

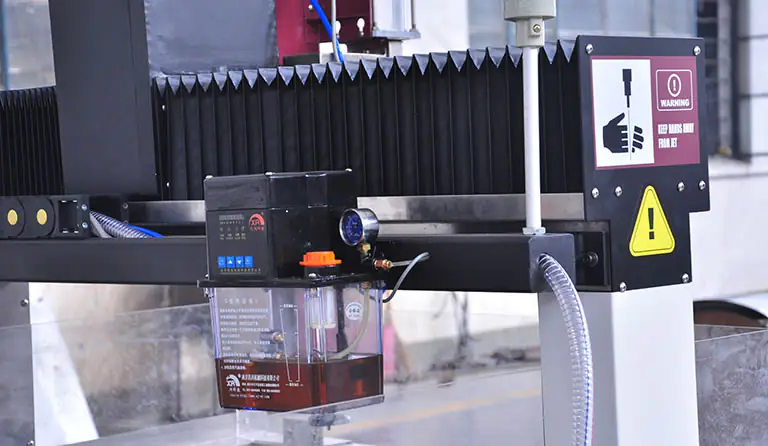

Автоматическая система смазки установлена на всех направляющих и ШВП.

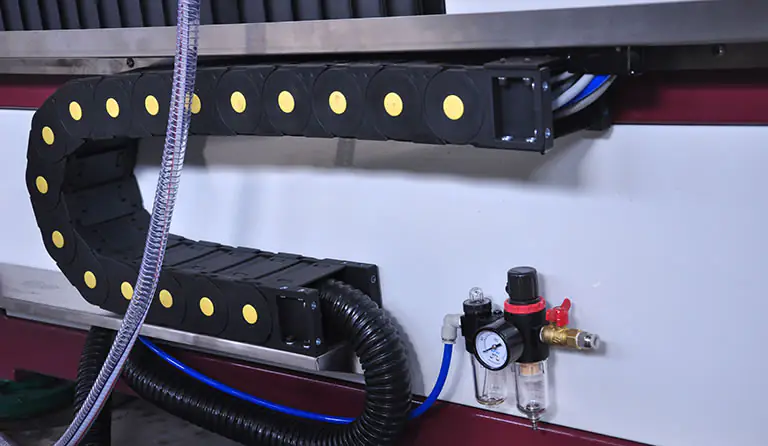

1 1 1 integral gantry type 05 2 - Гидроабразивный станок с ЧПУ YC Waterjet

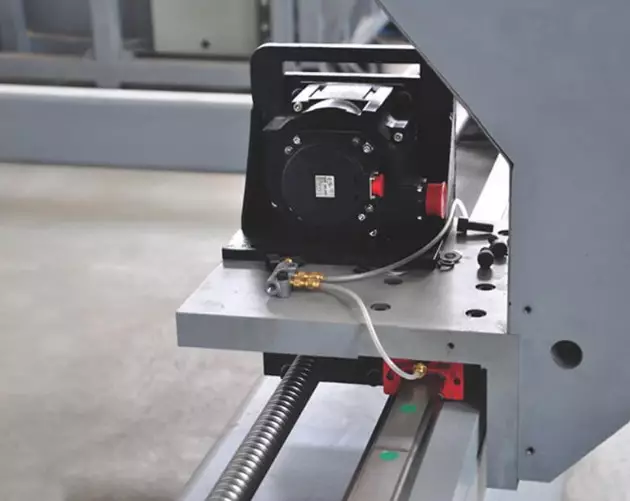

Сервопривода АС MITSUBISHI(Япония) – цифровая система.

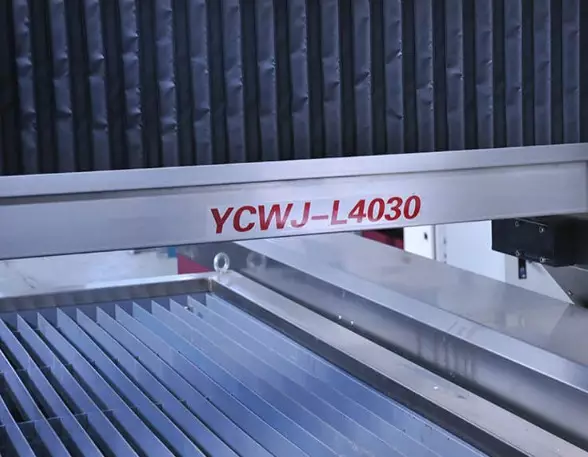

Стол-резервуар выполнен отдельно от станины координатной системы, что исключает любое воздействие.

3 - Гидроабразивный станок с ЧПУ YC Waterjet

Опорные элементы — в виде решеток, сменных полос или труб надежно закреплены в резервуаре для резки, для обеспечения максимальной стабильности. На опорных элементах располагаются несущие решетки, на которых размещается обрабатываемая заготовка (лист). Максимальная нагрузка в пределах 600…2000 кг/м2. Конструкция стола нивелирует давление остаточного песка, на компоненты и узлы станка. Портальная система-защищена двойными кожухами, усиленная ребрами жесткости

2 - Гидроабразивный станок с ЧПУ YC Waterjet

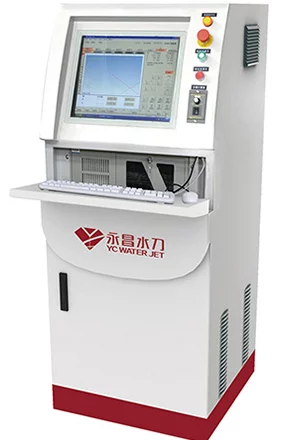

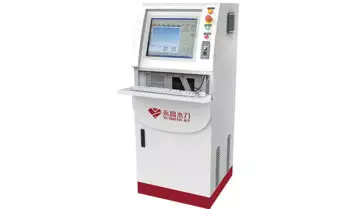

Система управления:

1 3 controller Software 0 1 - Гидроабразивный станок с ЧПУ YC Waterjet2 cnc waterjet 27 - Гидроабразивный станок с ЧПУ YC Waterjet



·                Используется система управления NAIKY  (NCStudio 9000A)

·                17” ЖК-дисплей.

·                Функция прямого ЧПУ онлайн.

·                Функция возвращения в начальную точку и автоматическое торможение.

·                Функция имитации линии резки на дисплее.

·                Жесткий диск с памятью 80 Гб.

·                Сервоприводы и серводвигатель переменного тока MITSUBISHI.

·                Поддерживается много языков (русский, английский и т. д.).

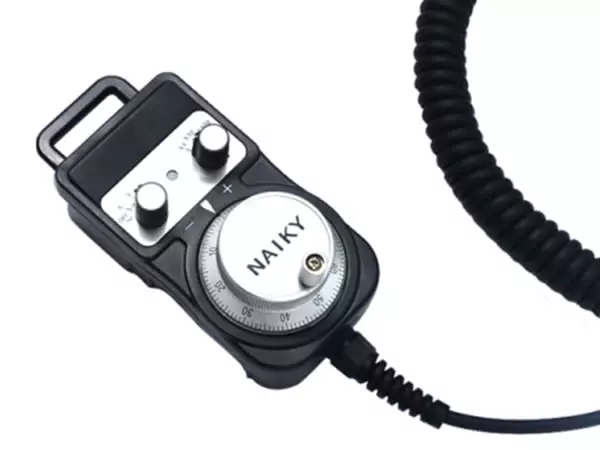

·                Электронное компьютерное управление и переносной контроллер

Система управления (опция) — станки оснащены контроллерами ЧПУ серии -ECS-905 (ИТАЛИЯ), разработанных для обработки 3D моделей и внутренних поверхностей.

Система предотвращения — Функция автоматического контроля над перемещением за пределы.

Уникальный дизайн: новая система защиты и полностью закрытая ось Z предотвращает проникновение песка и воды на линейные направляющие и зубчатые рейки.

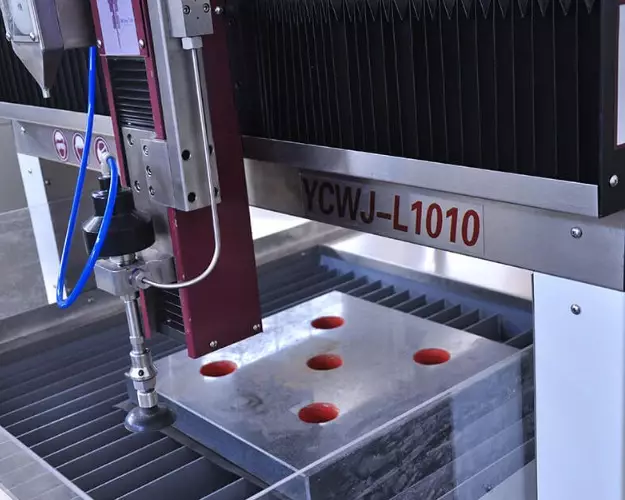

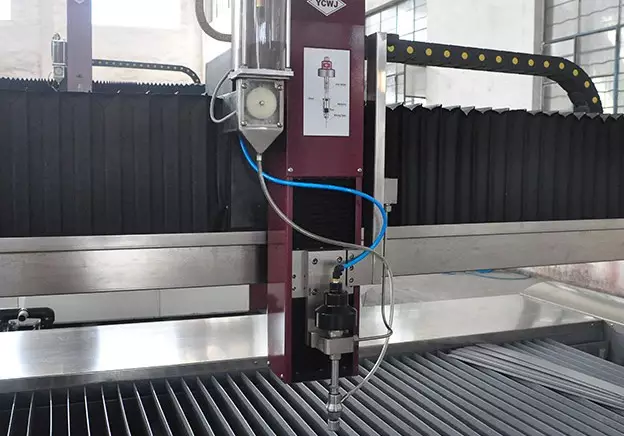

·               Интегративная головка абразивной резки

·               Режущая эффективность интегративной головки абразивной резки, одна из  лучших в мире.

·               Имеет функцию очищения, что упрощает техническое обслуживание.

·               Простая замена легко изнашиваемых частей.

Система абразивной резки — состоит из интегративной режущей головки, водяного переключателя высокого давления, абразивного измерителя, клапана для песка и бункера- питателя для песка.

Система подачи песка:

2 cnc waterjet 01 1 - Гидроабразивный станок с ЧПУ YC Waterjet

·               Динамичная подача песка.

·               Бункер-питатель осуществляет подачу песка (имеет измерительное устройство и устройство автоматической подачи).

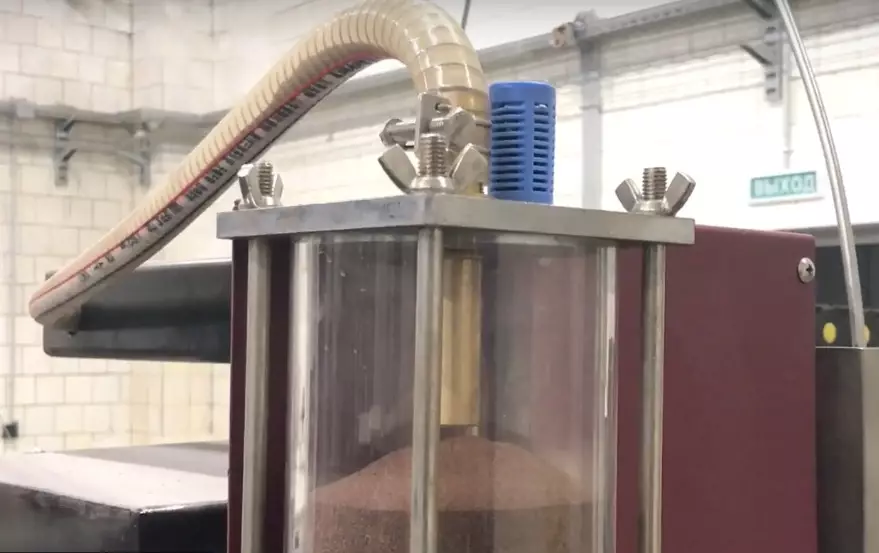

Клапан для песка DCAS-B

·               Динамичная подача песка.

·               Динамический тип превосходит традиционный.

·               С помощью ЧПУ подача песка осуществляется автоматически.

·               Автоматическая работа обеспечивает простоту в эксплуатации

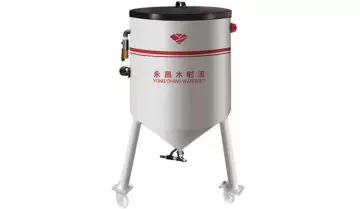

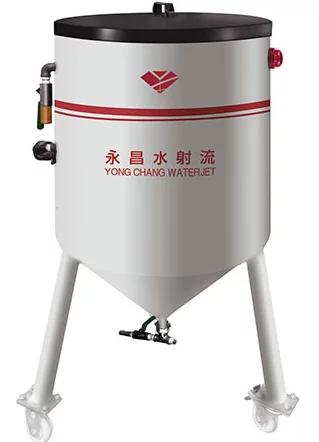

Бункер-питатель для песка

·                    Бункер-питатель для песка расположен сбоку от станка.

·                    На бункере имеется смотровое окно. Это может напомнить работникам, когда необходимо добавить песок.

·                    Он может обеспечить подачу песка сразу как будет заполен.

Варианты режущих голов в комплектации:

·                    3-х осевая режущая голова  — Традиционный раскрой по трем направлениям

·                    5-ти осевая режущая голова с компенсацией конусности реза и возможностью отклонения ±10° —Система динамической компенсации конусности. Благодаря наклону режущей головы конус смещается в сторону детали, формируя ровный срез под углом 90°

·                    5-ти осевая режущая голова 3D с бесконечным вращениеv по оси С, с возможностью резки сферических деталей  (±70°)

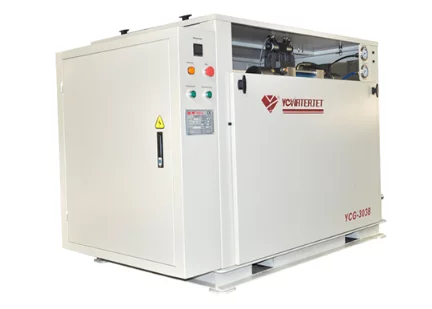

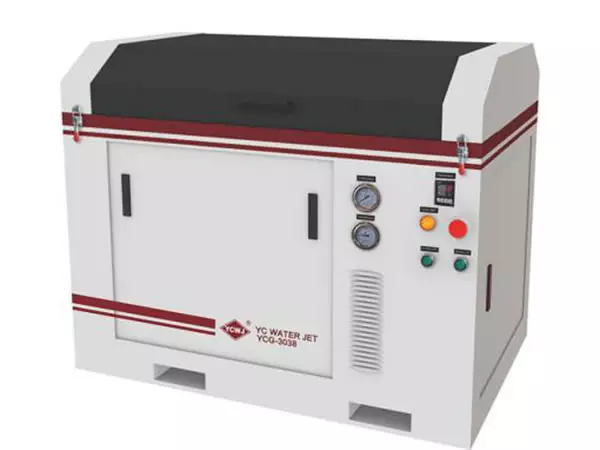

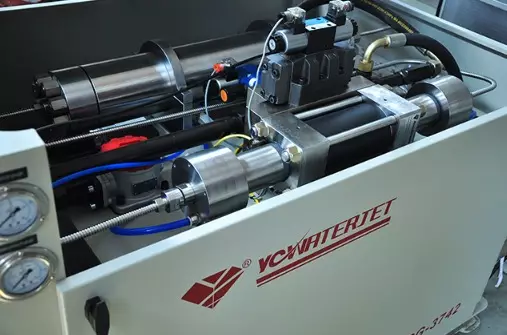

Система высокого давления – сердце станка гидроабразивной резки, именно благодаря ее работе создается необходимое давление для того, чтобы вода стала высокоточным резаком, способного работать непрерывно на протяжении 24 часов в сутки.

·           Конфигурации однополюсный двухсторонняя плунжерного типа Intensifier

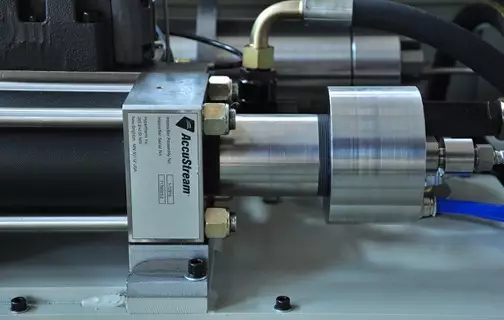

·           Мультипликатор импортируется из США (AccuStream / Hypertherm)

·           Трубки высокого давления США

·           Однорядный тип системы фильтрации воды(5Micron, 1micron, 0.45micronparallel)

·           Регулирование давления ручная функция

·           Автоматическая остановка при избыточном давлении.

·           Трехслойная защита

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ (представлены не все опции):

Система очистки шлама. (ОПЦИЯ)

 Принцип работы: Абсорбционный насос осуществляет сбор рабочей жидкости в специальный отсек в процессе обработки заготовок. После этого происходит разделение воды и абразивного материала, в ходе которого вода поступает обратно в резервуар, а абразив и стружка остаются на стенках фильтр-мешков. Таким образом, достигается высокий уровень автоматизации процесса производства.

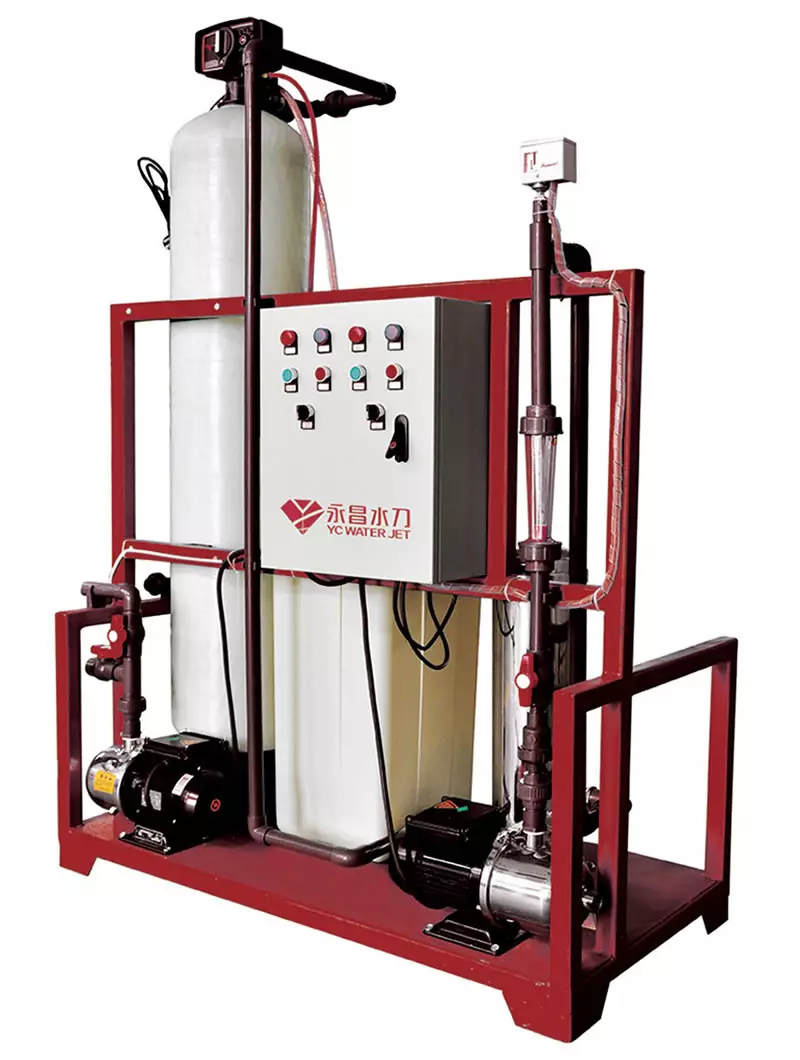

Система умягчения воды для гидроабразивной резки. (ОПЦИЯ)

Мы рекомендуем Вам данную систему. В составе воды имеется много компонентов (карбонат кальция, углекислота),  при работе, температура машины повышается и происходит химическая реакция и физическая реакция компонентов, это снизит срок службы системы высокого давления и повысит расход.

Данная Система умягчения воды для гидроабразивной резки может разрешить данную проблему. Система охлаждения воздушного типа Представленные системы могут эффективно замещать многие водоохладительные установки среди аналогов представленных на рынке, благодаря меньшим эксплуатационным издержкам, а также большей производительности и надёжности работы.

·           Диаметр контура: 2″

·           Мощность насоса: 1.5 кВт

·           Скорость потока хладагента: 250 л/мин

·           Объём резервуара: 150 л

·           Габариты оборудования: 1350×650×1250 мм

·           Вес установки: 380 кг

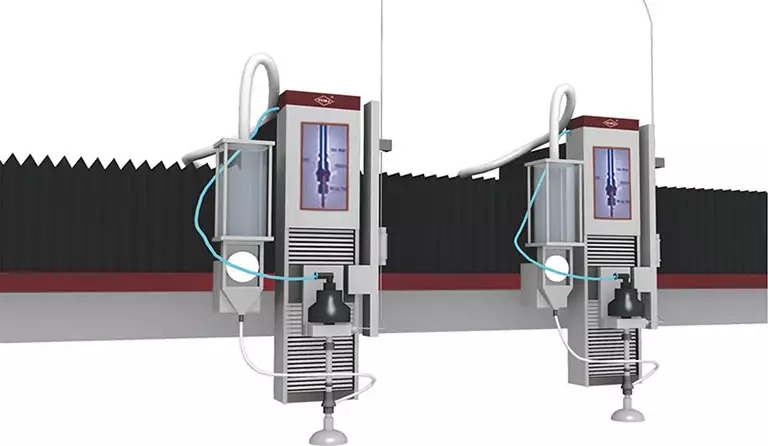

·           Многорезцовые головки.(ОПЦИЯ)

Сдвоенные (многорезцовые) головки оснащены двумя или более режущими инструментами, которые позволяют выполнять несколько производственных операций на одной линии одновременно.

Кроме того, головки предусматривают удвоение скорости обработки больших партий мелких заготовок, обеспечивая значительное снижение энергопотребления.

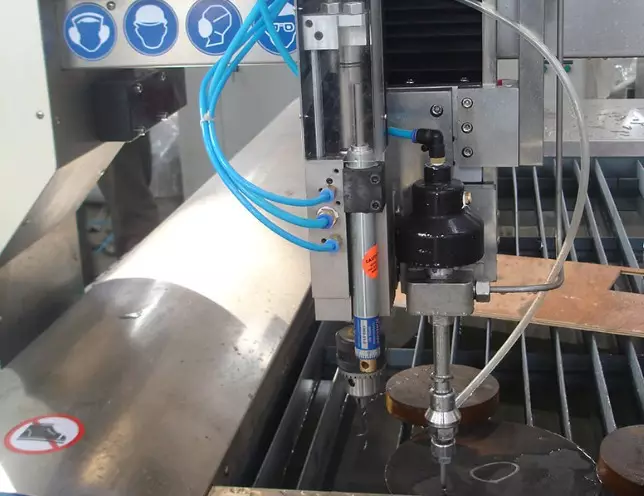

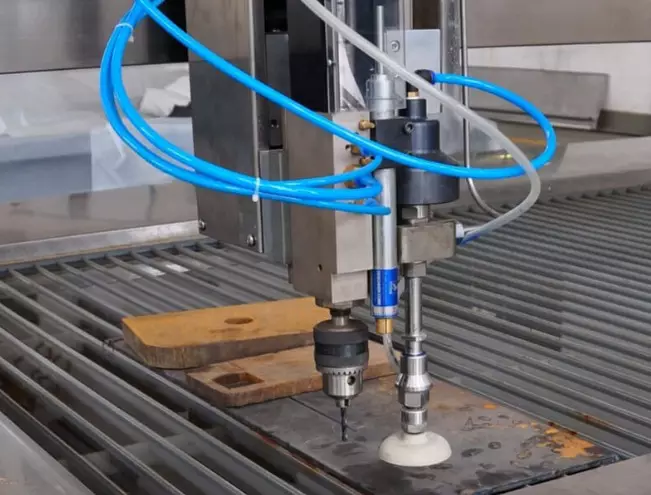

Режущие головки с насадкой для сверления. (ОПЦИЯ)

Отличительные особенности: Сверло управляется автоматизированной системой, обеспечивающей высокую точность и скорость обработки поверхностей. Данный инструмент обуславливает значительное расширение функциональности и увеличение производительности гидроабразивных станков.

Так, использование свёрл обеспечивает лучшее качество расточки небольших отверстий, где эффективность и точность применения водоструйной резки наиболее низка. Идеальное сочетание сверлильного и гидроабразивного инструментов позволяет добиться высокого качества и скорости обработки заготовок, воплощая передовые технологии и широкую функциональность (в т.ч. автоматическое удаление стружки, механизм предварительной расточки, функцию мгновенной резки).

Предварительная расточка в основном предназначена для подготовки заготовок из многослойного композитного материала, поскольку в противном случае струе воды потребуется некоторое время для пробивания поверхностного слоя. При этом данный метод позволяет добиться разделения композитных слоёв, избегая воздействия на прослойки из некомпозитных материалов. Данные головки представляют собой оптимальное технологическое решение, позволяющее осуществлять комплексную обработку различных заготовок, реализуя задачи любой сложности.

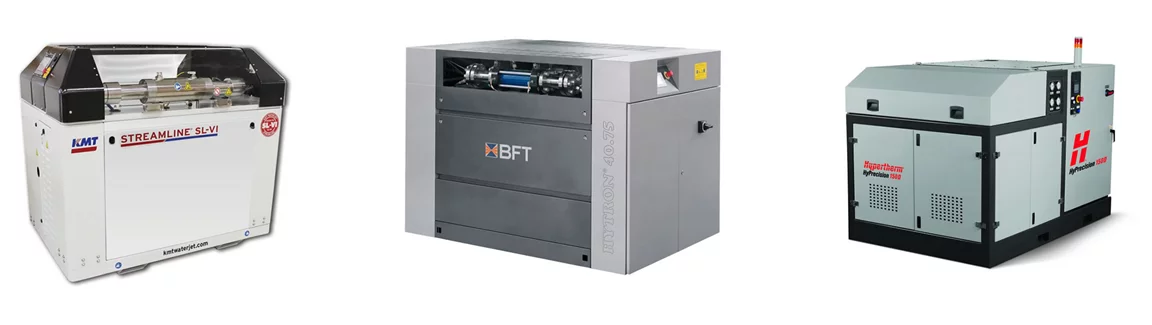

По вашему запросу станок может быть оборудован насосами (ОПЦИЯ):

·      420 мПа (50 л.с)

·      420 мПа (100 л.с)

В продаже имеются любые размеры рабочего поля и производители гидроабразивных установок, такие как Yongda, Head.

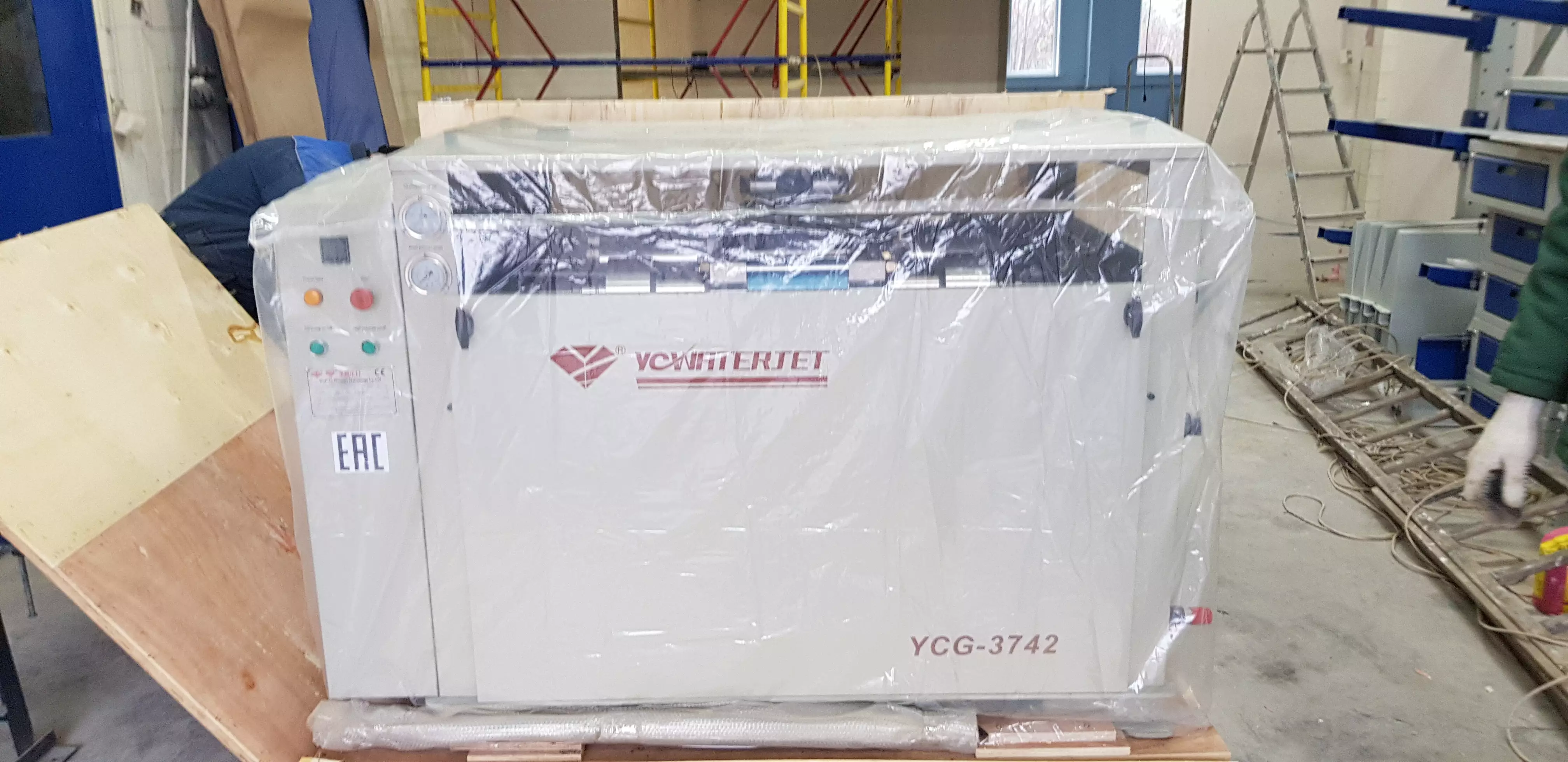

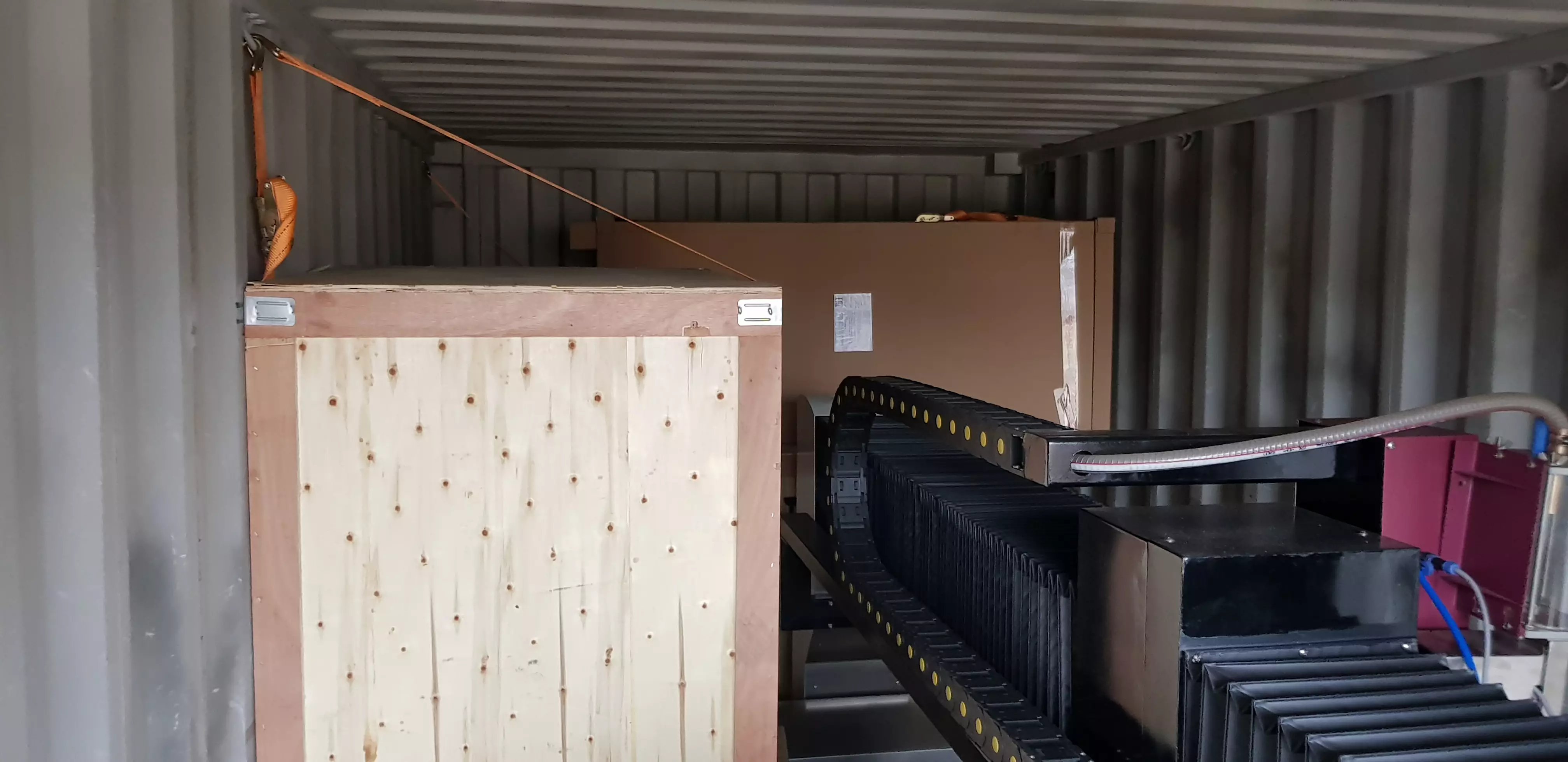

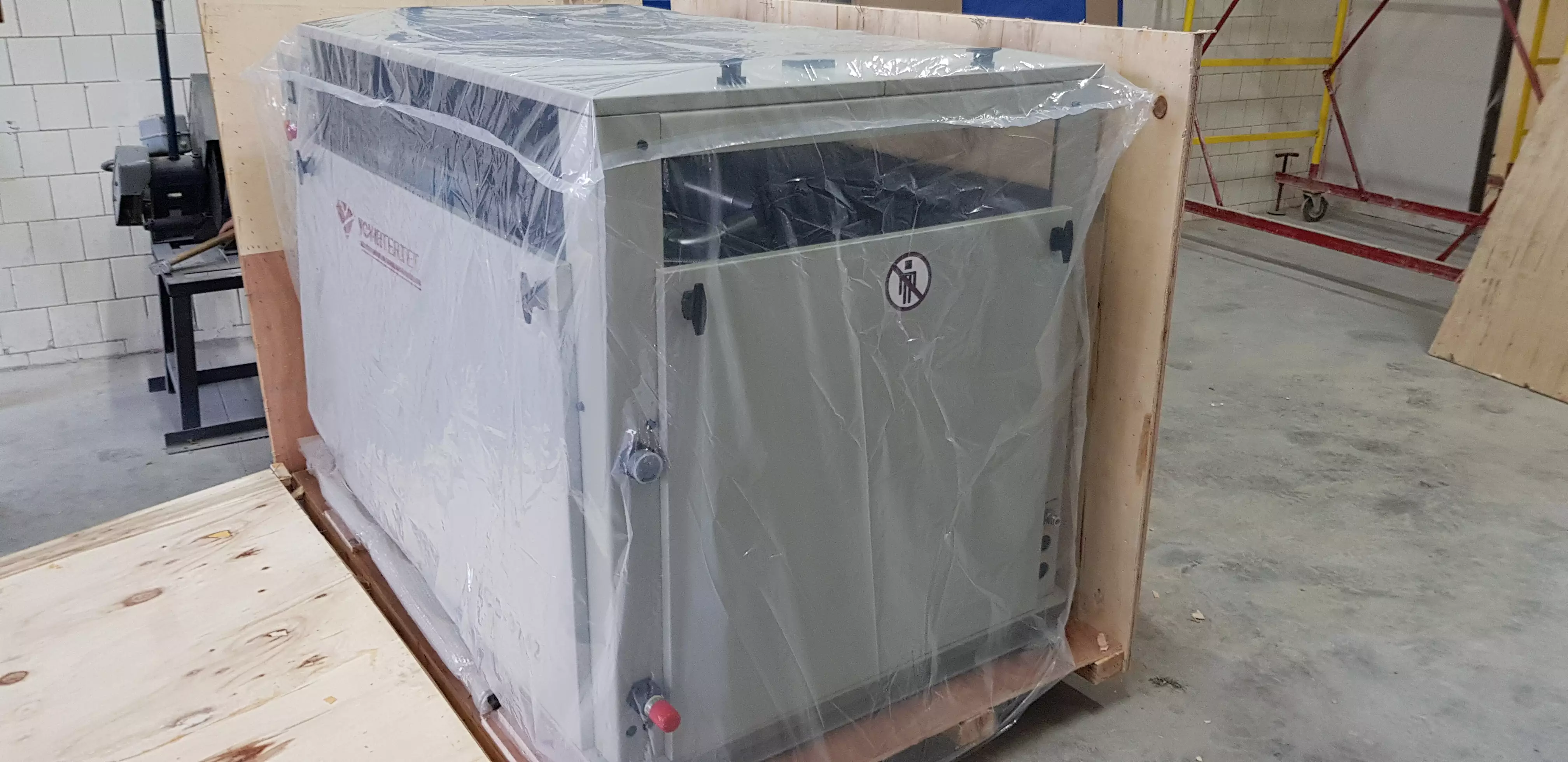

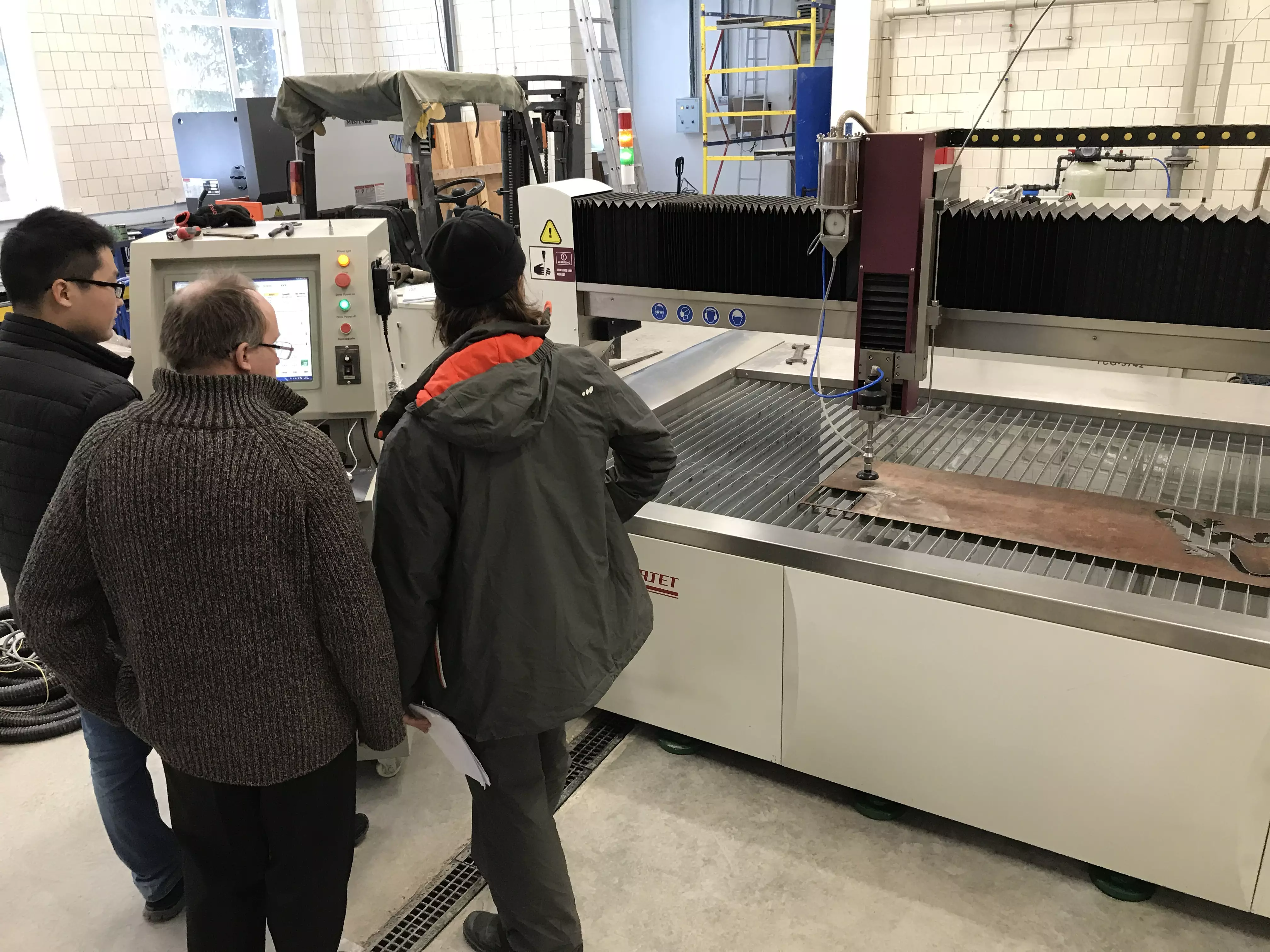

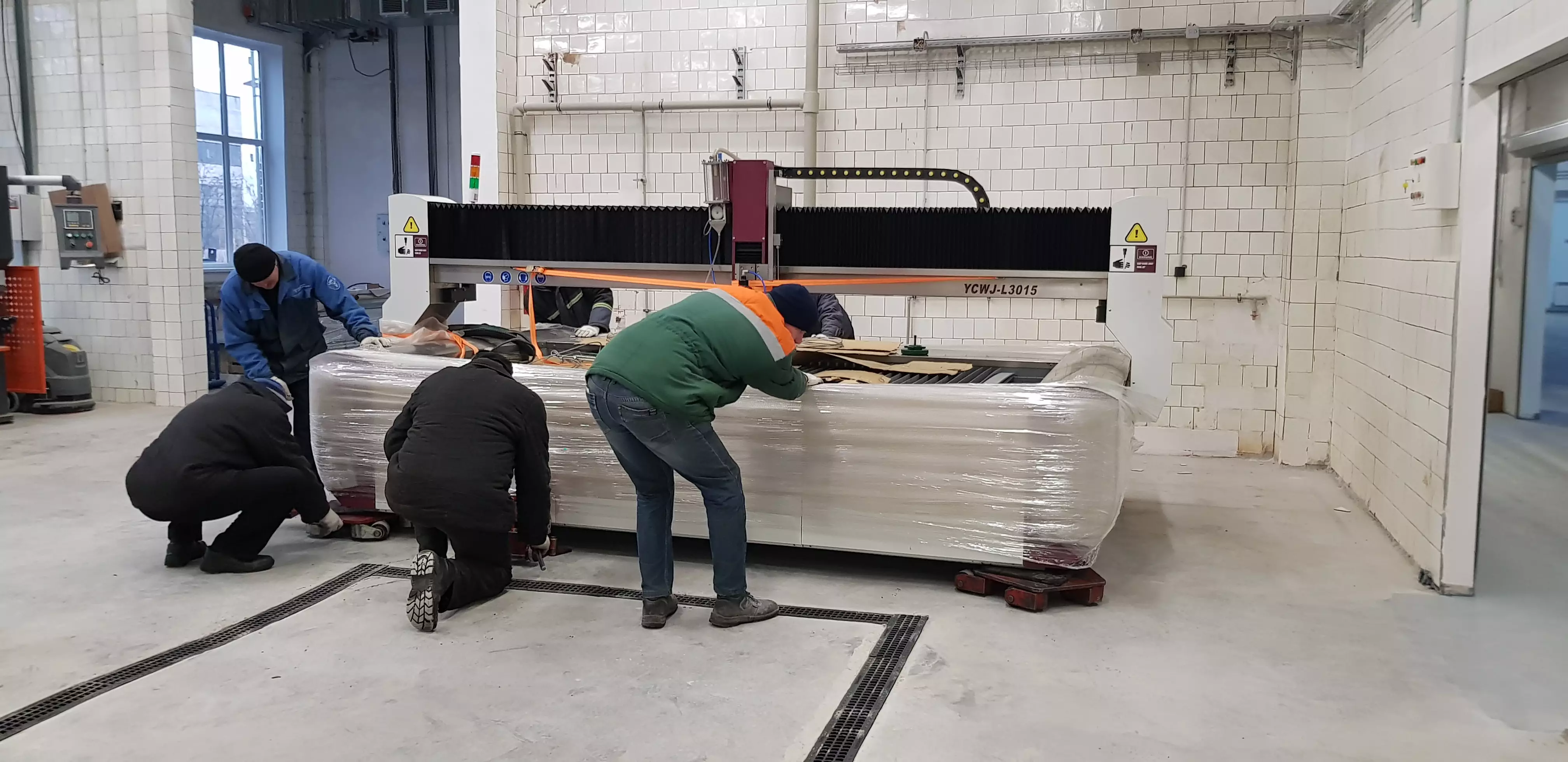

Фотографии с нашей отгрузки и запуска данного станка:



9zzIjwT PNE - Гидроабразивный станок с ЧПУ YC Waterjet

1ZUXeIxxAwc - Гидроабразивный станок с ЧПУ YC Waterjet

C8CbasA6cuQ - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0048 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0130 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0149 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0346 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0349 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0403 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0042 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0078 - Гидроабразивный станок с ЧПУ YC Waterjet

IMG 0342 - Гидроабразивный станок с ЧПУ YC Waterjet

Макс. рабочее давление, мПа380420620
Рабочее давление, мПа330 — 350370 — 390560 — 580
Макс. давление масла, мПа192131
Макс. расход масла. л/мин90106106
Макс. расход воды, л/мин3,73,84,2
Питание380 V / 3P / 50 Hz380 V / 3 P / 50 Hz380 V / 3 P / 50 Hz
Мощность, кВт303745
Сопло, мм0,330,350,45



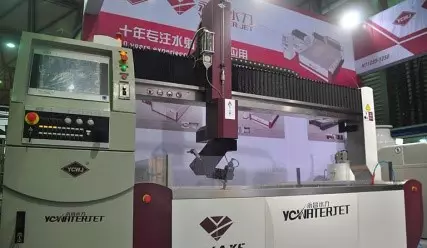

Оси (Х / Y)Двойные направляющие, возврат в нулевую точку12 - Гидроабразивный станок с ЧПУ YC Waterjet



123 - Гидроабразивный станок с ЧПУ YC Waterjet

X-axis
Y-axis
Z-axis150
Повторяемость, мм0,02
X / Y – скорость перемещения, мм/мин0 — 20
Точность позиционирования, мм± 0,01
Точность реза, мм± 0,01
Мощность380 VAC, 50 Hz, 3 фазы

Абразивная режущая система
312312 - Гидроабразивный станок с ЧПУ YC Waterjet



Интегрируемая режущая голова,функция самонастройки, замена изнашиваемых деталей просто и быстро. Мгновенное включение и выключение воздушного клапана. Система ЧПУ осуществляет контроль подачи воды, регулирует давление. Автоматическая и ручная подача абразива. Боковое окно информирует оператора о наличии гранатового абразива.





МультипликаторAccustream/Hypertherm
Главный моторSiemens
Гидравлический насосRexrot
Логический блокSchnider etc.
КлапанаTelemecan



Габаритные размеры отправляются по запросу исходя из размера рабочего поля
Электропитание: 220 / 380 / 415 В, 3ph, 50 / 60 Гц (по требованию заказчика)
Водоснабжение: >0,4 МПа

Станок для гидроабразивной резки в стандартной комплектации серии YC — WJ состоит из:



  • нагнетателя сверхвысокого давления
  • режущей головки: 3-х осевая
  • системы числового программного управления
  • системы автоподачи абразивного песка
  • системы автоматического программирования и других частей
  • система автоматической подачи смазки
  • система быстрого подъема/опускания воды
  • защита от отключения электричества
  • cистема охлаждения для насоса воздушного типа YCWJ B2
  • документация на русском языке
  • пульт дистанционного ручного регулирования
