Роботизированная гидроабразивная режущая система

от 4000000 руб.

Артикул: 3901381
Краткое описание

Исполнение установок гидрорезки с использованием роботов-манипуляторов обеспечивает гибкость использования и большое разнообразие возможных исполнений и комплектаций.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

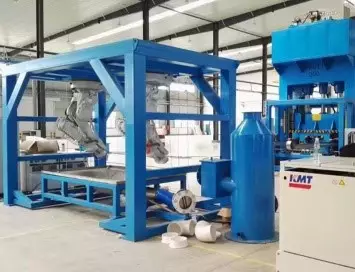

Роботизированная система гидроабразивной резки состоит из роботизированной системы, системы сверхвысокого давления, системы очистки и умягчения воды, системы вакуумной адсорбции и удаления и разделения отходов, системы безопасности, системы управления электрическими устройствами и позиционной формы.

Роботизация ГАР – это расширенные возможности обработки.

Высокая гибкость.  Главная выгода от использования роботов – гибкость. Это возможность  в рекордно короткие сроки внедрять новые изделия и модифицироватьсуществующие, быстро  достигать высокой стабильности повторяемости. Как следствие, предприятие может оперативно реагировать на  требования рынка.

3D  обработка и резка крупногабаритных изделий. Роботизированные комплексы ГАР, благодаря  большей рабочей зоне и разнообразным вариантам  размещения и позиционирования заготовки  получают максимальные возможности по  пространственной  обработке 3D-заготовок.

При этом цена роботизированного комплекса может быть сопоставима со стоимости с поворачивающейся головкой двухмерной установки.

Дополнительное оснащение линейными осями  дает возможность обрабатывать крупногабаритные изделия, включая пространственную резку трубопроводов, объемных деталей в автомобилестроении, судостроении, авиационной и космической промышленности и др.

Впечатляющая способность роботов  к ускорению является неотъемлемым условием достижения на коротких участках скорости, необходимой для соблюдения заданной продолжительности такта.

Повышение производительности до 40% обеспечивается за счет в несколько раз большей скорости  робота на холостом ходу (переход между резами, по сравнению со скоростью перемещения режущей головки на традиционных моделях координатных столов.

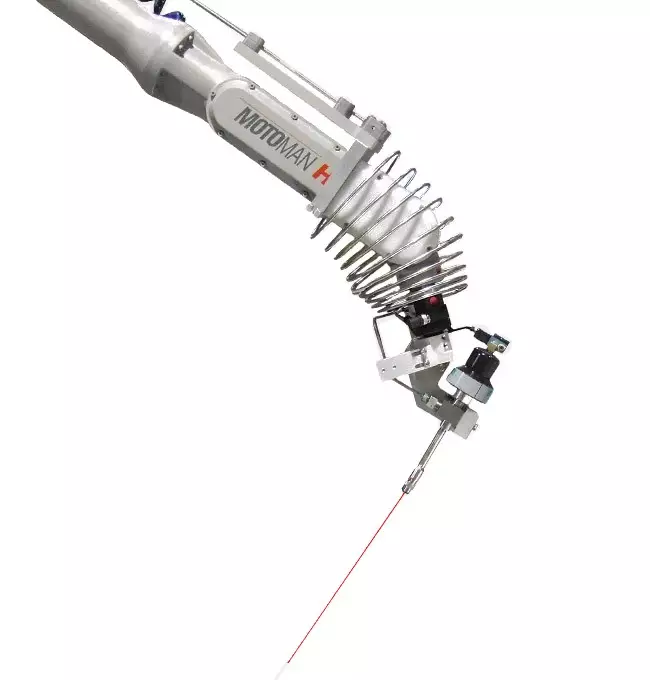

Высокое качество деталей при хорошей производительности.  Возможность поворота роботом режущей головки на углы от -190 до + 190  и от -360 до +360 позволяет  компенсировать конусность режущей головки на требуемый угол к плоскости прореза без уменьшения скорости реза.  В сочетании точностью позиционирования  до 0,03 — 0,1 мм роботы гарантируют высокоекачество деталей при хорошей производительности.

Оптимальное использование пространства. Повышенная подвижность роботови линии подачи заготовок, установленные на роботах в целях экономии места, обеспечивают оптимальное использование пространства.

Комфортные и безопасные условия рабочей среды. Установка может быть оснащена  корпусом защиты от шума, который может достигать 170 Дб. При необходимости можно координировать действия робота с пульта в процессе обработки.

Устойчивость к воздействию окружающей среды. Все оси роботов уплотнены для защиты от попадания брызг, поэтому влага не снижает их эксплуатационную готовность.

Простота эксплуатации. Требования по техническому обслуживанию роботов требуют минимальных дополнительных затрат  в случае применения роботизированных комплексов гидроабразивной резки.

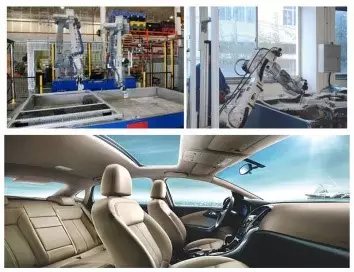

Особенно подходит для резки пластмассовой, синтетической плиты, пены и многих других материалов. Особенно популярен в автомобилестроении, наш продукт является оптимальным решением для обработки крыши автомобиля и ковровой обработки.

Характеристики данной модели роботизированной гидроабразивной резки, подбираются техническим отделом ГК «Элемент» и заводом изготовителя исходя из технического задания поставленного заказчиком.

Стандартная комплектация:

  1. Система высокого давления — ключевой узел машины гидроабразивной резки, обеспечивает максимальное давление воды 380-420 МПа.
  2. Вакуумная дренажная система, выполняющая 2 функции: создание вакуума, захват жидкости с песком из поддона и отделение воды.
  3. Роботизированная система, осуществляющая резку.
  4. Трубы системы высокого давления: перегон воды через систему высокого давления к режущей головке для преобразования энергии давления в высокую скорость струи.
  5. Защитное ограждение. Т.к роботизированная установка гидрорезки работает на высокой скорости, система оборудована защитным ограждением и системой защиты высокого давления.
  6. Система смягчения воды удаляет из воды ионы кальция и магния для увеличения срока службы элементов системы высокого давления и труб.



Более подробная комплектация и характеристики данной модели роботизированной гидроабразивной резки, подбираются техническим отделом ГК «Элемент» и заводом изготовителя исходя из технического задания поставленного заказчиком.
