Волоконный лазерный маркер, или старый добрый CO2

Что такое лазерный маркер?

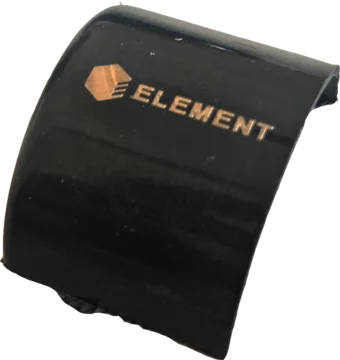

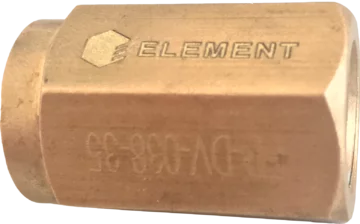

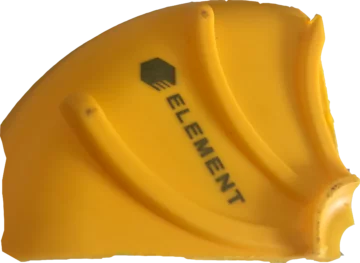

Волоконный лазерный маркер – оборудование, применимое для нанесения гравировок и надписей на легко плавящиеся предметы, например пластмассу, либо лавсановую пленку, а так же на большинство видов твердых металлов. Современные волоконные лазеры являются третьим поколением подобного оборудования, в котором необходимое для работы излучение заключено в отдельном небольшом участке оптического волокна. Принцип работы лазера остался прежним, также как и сферы его применения, но столь кардинальные изменения позволили практически удалить все мешающие процессу обработки поверхности системы охлаждения, причем, как внешние, так и внутренние. Кроме того, эффективность работы такого лазерного маркера намного выше, чем любого другого. Это же касается экономичности, поскольку для работы лазера необходимо минимальное количество энергии.

     Sloj 1 360x263 - Волоконный лазерный маркер, или старый добрый CO2                                     Sloj 2 360x224 - Волоконный лазерный маркер, или старый добрый CO2                                       Sloj 3 340x360 - Волоконный лазерный маркер, или старый добрый CO2

Преимущества лазерных маркеров:

  • Высокая эффективность
  • Полное отсутствие расходных материалов
  • Отсутствие физического контакта
  • Минимальная площадь воздействия
  • Точность позиционирования и высокая точность исходящего луча
  • Возможность программирования
  • Высокая скорость сканирования
  • Простота в эксплуатации
  • Высокая надежность оборудования
  • Уникальное воздушное охлаждение
  • Низкое энергопотребление
  • Небольшие размеры и вес
  • Большой срок эксплуатации
  • Разнообразный модельный ряд

Область применения волоконных лазерных маркеров:



7 - Волоконный лазерный маркер, или старый добрый CO2

Приборостроение

1 1 - Волоконный лазерный маркер, или старый добрый CO2

Машиностроение

11 - Волоконный лазерный маркер, или старый добрый CO2

Медицинская промышленность

2 - Волоконный лазерный маркер, или старый добрый CO2

Нефтяная промышленность

5 - Волоконный лазерный маркер, или старый добрый CO2

Автомобилестроение

8 - Волоконный лазерный маркер, или старый добрый CO2

Инструментальное производство

9 - Волоконный лазерный маркер, или старый добрый CO2

Ювелирная промышленность

6 - Волоконный лазерный маркер, или старый добрый CO2

НИИ и институты

3 - Волоконный лазерный маркер, или старый добрый CO2

Оружейная промышленность

10 - Волоконный лазерный маркер, или старый добрый CO2

Реклама и сувиры

12 - Волоконный лазерный маркер, или старый добрый CO2

Пищевое производство

4 - Волоконный лазерный маркер, или старый добрый CO2

Электроника и электротехника

Давайте разберемся, какие основные элементы лазерного маркера?

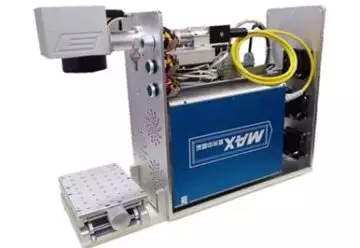

  • Так выглядит волоконный маркер BMZ compact в сборе. Тип исполнения станины может быть другой в зависимости от модели.

Lazernyj marker 1 360x248 - Волоконный лазерный маркер, или старый добрый CO2

  • Сканатор. Система зеркал, приводимая в движение сервомотором.

Risunok1 - Волоконный лазерный маркер, или старый добрый CO2

  • Фокусирующий объектив, отвечающий за размер рабочего поля. Стандартная линза 100х100 мм,  или 200х200мм , опционально может увеличиваться до 400х400м.

Risunok2 1 - Волоконный лазерный маркер, или старый добрый CO2

  • Оптоволоконный лазерный источник. Вариации производителя:Raycus, I-MAX, IPG.

Risunok4 - Волоконный лазерный маркер, или старый добрый CO2

  • Оптоволоконный кабель.

     Risunok3 - Волоконный лазерный маркер, или старый добрый CO2

  • Контроллер. Отвечает за решение всех процессов и задач в станке.

Risunok5 - Волоконный лазерный маркер, или старый добрый CO2

  • Воздушная система охлаждения.

  Risunok9 - Волоконный лазерный маркер, или старый добрый CO2

  • Программное обеспечение EzCad.

Risunok10 - Волоконный лазерный маркер, или старый добрый CO2

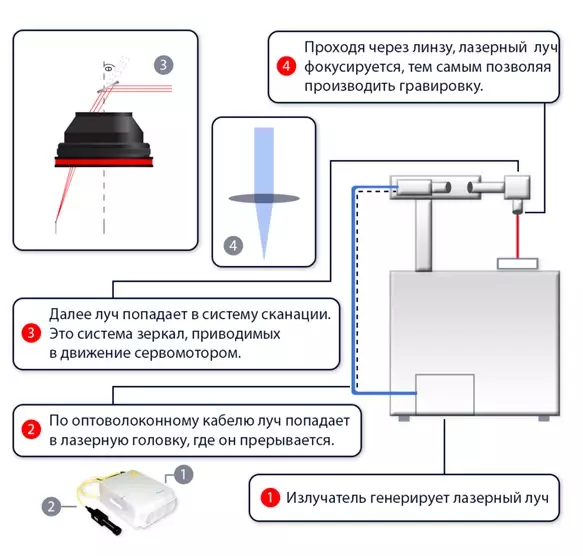

Принцип действия волоконного лазерного маркера:

В основе конструкции волоконных граверов лежит иттербиевый волоконный лазер. Принцип работы волоконного лазера, как и любого другого, заключается в возможности концентрировать вырабатываемое излучение и передавать это излучение по рабочей среде с фокусировкой в пучок.

Bezymyannyj 1 - Волоконный лазерный маркер, или старый добрый CO2



Отличие лазерного волоконного маркиратора от газового (CO2):

  • Обрабатываемые материалы:

 Газовый лазер СО2

 Оптоволоконный лазер

 Резина

 Стекло

 Кожа

 Дерево

 Керамика

 Бумага и картон

 Пластмасса

 Карбон и акрил

 Окрашенные изделия из дерева



 Металл

 Керамика

 Пластиковые емкости

 Никелевые трубы

 Автомобильные детали из

 Нержавеющей стали и пластмассы

 Автомобильные переключатели

 Металлические банки

 Пластиковые крышки для бутылок



  • Скорость работы:

 Тип излучателя

 Максимальная скорость (мм/с)

 Газовый СО2

 до 8000 мм/с

 Оптоволоконный

 до 12000 мм/с

  • Длинна волны в 10 раз меньше чем пятно у CO2 лазера на одинаковом фокусном расстоянии поэтому диаметр пятна луча может быть теоретически намного меньше чем пятно у CO2 лазера на одинаковом фокусном расстоянии.
  • У оптоволоконных лазеров более высокое качество и стабильность лазерного пучка, поэтому их разрешение, производительность и другие технологические возможности лучше.
  • Ресурс работы:
Оптоволоконный маркерCO2
Ресурс источника 100 000 т. часовРесурс трубки от 6000 до 10000 т. часов

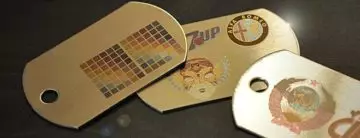

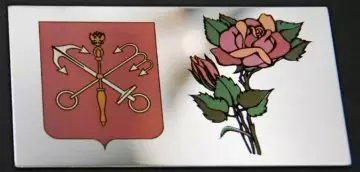

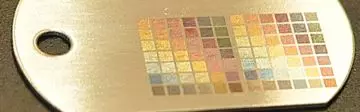

А как же добиться цветной лазерной маркировки?

fb74ffcfeb91bdc5c088fdba48777156 360x172 - Волоконный лазерный маркер, или старый добрый CO2 tsvetnaya gravirivka 2 360x138 - Волоконный лазерный маркер, или старый добрый CO2 tsvetnaya gravirivka 10 360x112 - Волоконный лазерный маркер, или старый добрый CO2

В таком случае, Вам нужно будет доукомплектовать лазерный маркер источником MOPA.

Такой лазерный источник поможет улучшить контраст и разборчивость при гравировке пластиков. Можно выполнять маркировку (анодированного) алюминия черным цветом или создавать воспроизводимые цветные изображения на стали.

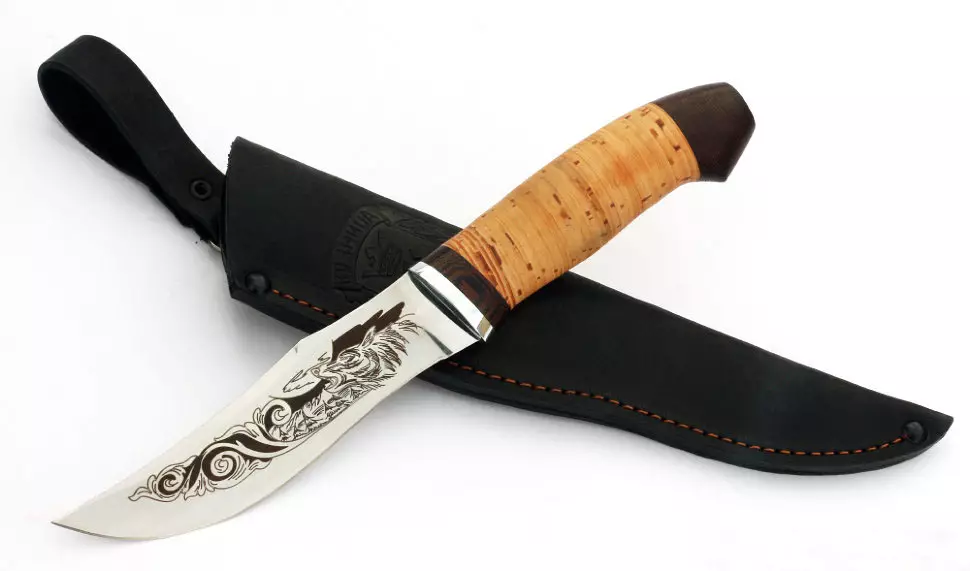

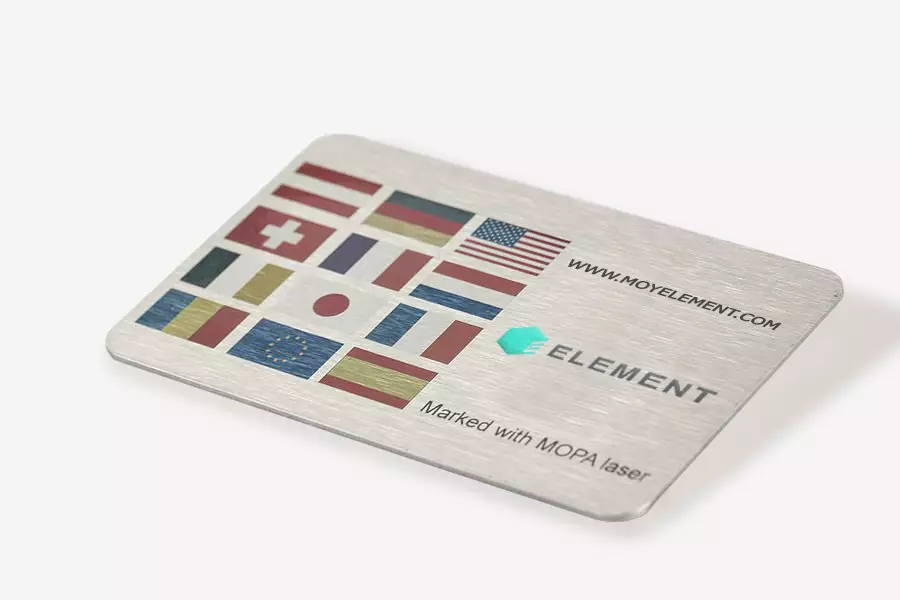

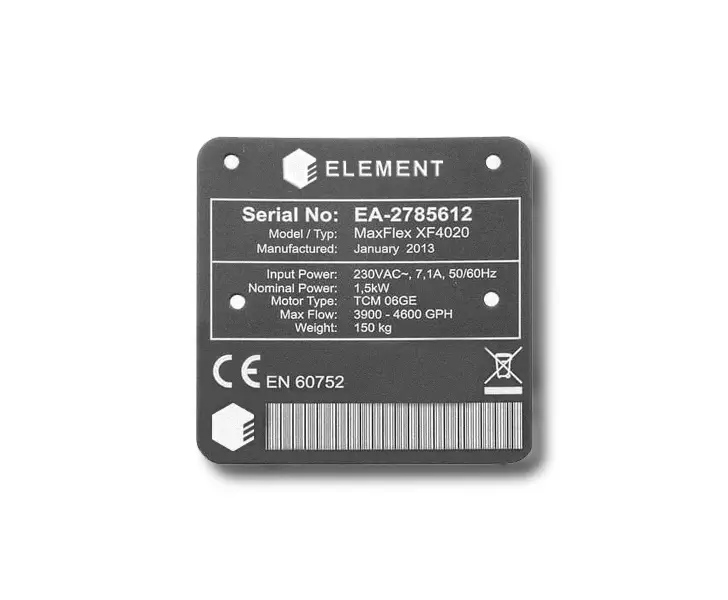

Образцы работ на лазерном маркере:

2281 - Волоконный лазерный маркер, или старый добрый CO2 markirovka shildy 4ed - Волоконный лазерный маркер, или старый добрый CO2  laser marking coloured flags on steel 7a0 - Волоконный лазерный маркер, или старый добрый CO2



Обратившись в Группу Компаний «Элемент», Вы гарантированно получите высококачественные консультации по лазерным маркерам. Заказать оборудование, уточнить стоимость и другую необходимую информацию можно позвонив по телефону +7 (499) 229-19-69, или оставив заявку на нашем сайте.

Ознакомится с ассортиментом наших лазерных маркеров и их техническими характеристиками Вы можете в каталоге.
