Обзор планшетных плоттеров IECHO

Ранее в статье мы подробно рассматривали применение планшетных плоттеров на примере производителя DNCUT.

Советуем прочитать предыдущую статью, если Вы еще этого не делали.

Планшетный плоттер – оборудование для резки и раскроя листового материала. Предназначен для резки различных материалов – все виды пленок, текстиль, кожа, картон, пластик, бумага, резина, EVA пена, EPE пена, полиэтиленовая пена, PE пена, ПВХ пена и тд. Кроме резки материалов плоттер может делать надсечку, биговку, вырезать пазы под сгиб, фрезеровать, пробивать отверстия, чертить и вырезать уже напечатанные изделия (например коробки). Данные модели нашли свое применение в индустрии обуви, одежды, печатной продукции, рекламы и др. В зависимости от задач клиента, современные режущие планшетные плоттеры могут оснащаться разными модулями и инструментами.



Производитель планшетных плоттеров IECHO

Hangzhou iECHO Science Technology Co Ltd –  китайская компания, основанная в 1994 году. По всему миру оборудование iECHO широко применяется в рекламной, полиграфической, упаковочной, текстильной, строительной отраслях и автомобилестроении. IECHO – это передовой разработчик производственных решений с опытом более 25 лет.        Компания IECHO открыла штаб-квартиру в Ханчжоу, 2 филиала в Гуанчжоу и Чжэнчжоу, более 20 офисов в континентальном Китае и сотни дистрибьюторов за рубежом, чтобы построить мощную дилерскую и сервисную сеть. Компания имеет большую команду по настройке и техническому обслуживанию.       Производственная база превышает 60 000 квадратных метров. Основываясь на технологических инновациях, IECHO предоставляет профессиональные продукты и технические услуги более чем в 10 отраслях

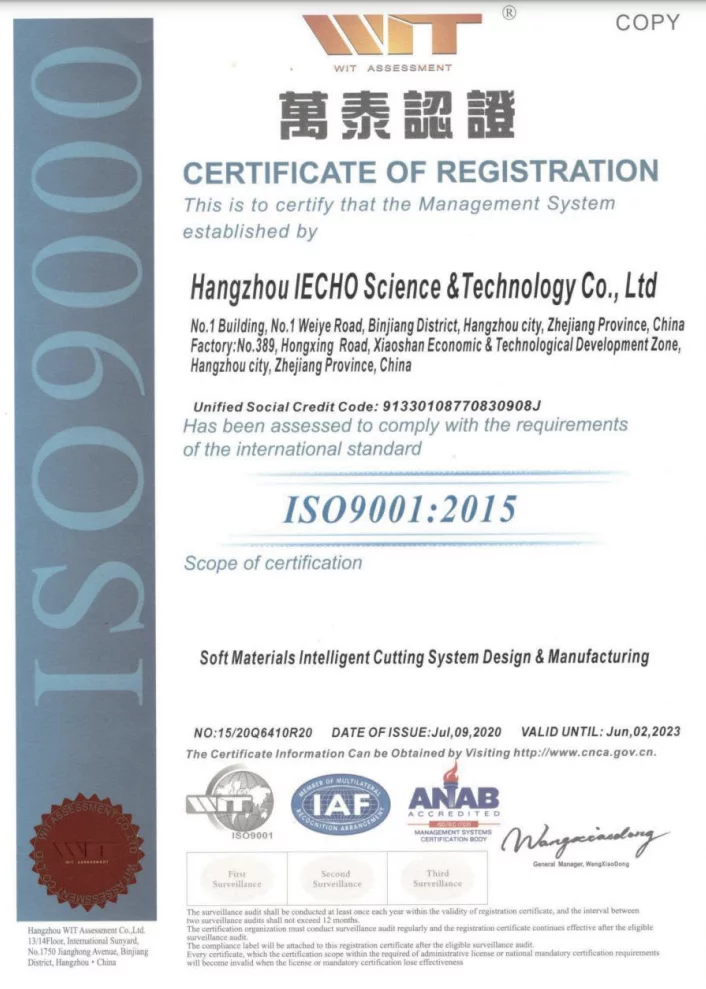

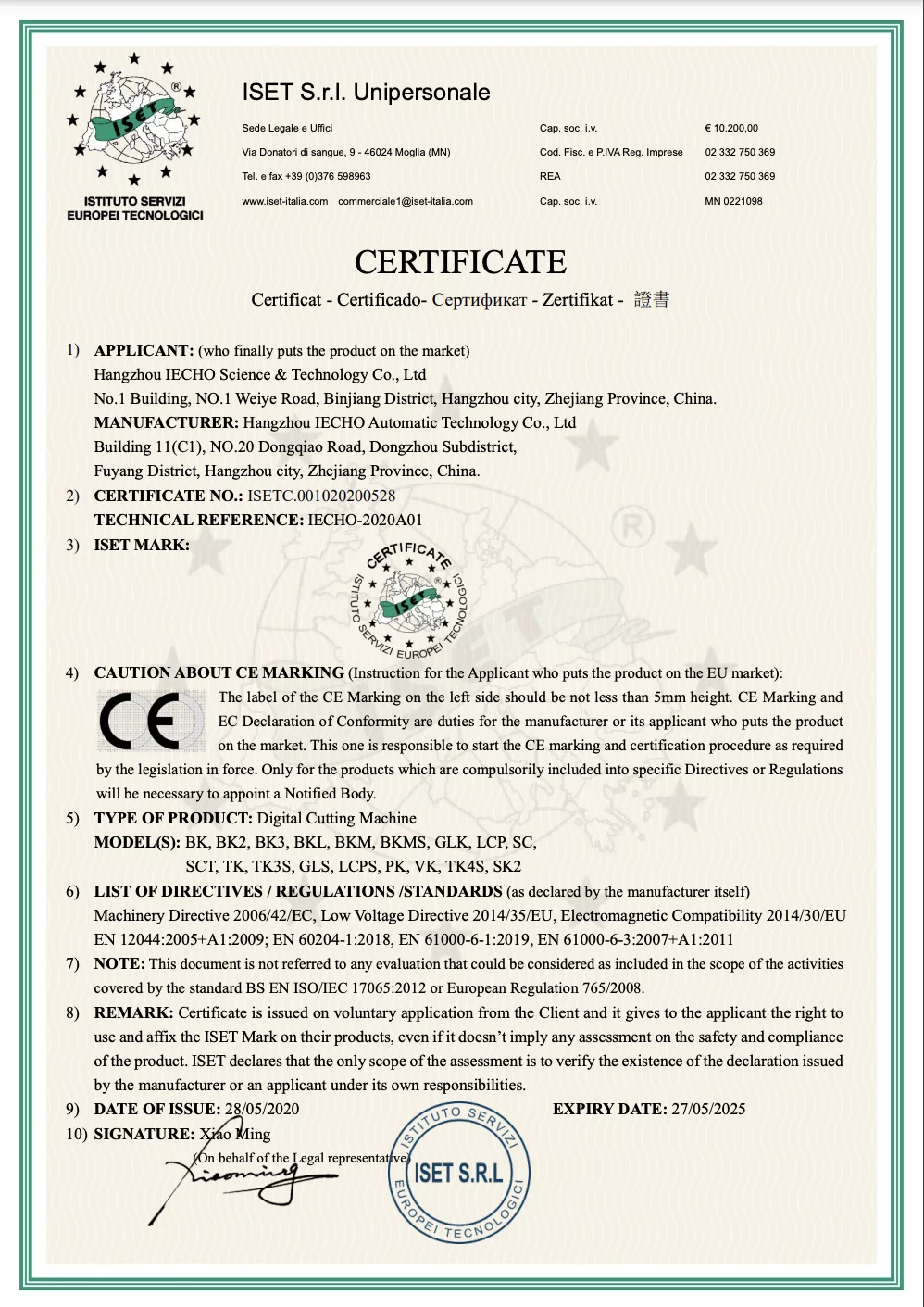

Компания IECHO прошла сертификацию системы качества ISO9001 и сертификацию соответствия оборудования стандартам Евросоюза (CE). Основные узлы оборудования импортируются от лучших европейских производителей. На заводе IECHO установлены высокоточные обрабатывающие комплексы ЧПУ, прецизионные фрезерные станки, высокоскоростные токарные станки, сверлильное и шлифовальное оборудование, которые обеспечивают точность и стабильное воспроизведение деталей. Для наиболее эффективного контроля качества продукции все изделия изготавливаются по модульному принципу.



Виды раскройных комплексов от производителя IECHO

	Однослойные раскройные комплексы Автоматические системы скоростной резки для использования в различных производственных отраслях. С высочайшей точностью осуществляют сквозную резку, надсечку, фрезерование, перфорацию, маркировку и черчение.
	Многослойные настилочно-раскройные комплексы Автоматические многослойный раскройщики IECHO – это надежное решение для производства швейной и текстильной продукции, раскроя ткани для производства мебели, сумок, внутренней отделки автомобилей, технических тканей и многого другого. Раскроечная система оборудована высокоскоростным осциллирующим ножом. Он позволяет кроить мягкие материалы с высокой скоростью и точностью.  Практичное решение для автоматизации настила. В настилочный комплекс входит настилочная машина IECHO и комплект настилочных столов с поддувом. Длина зоны настила подбирается в зависимости от потребностей производства.
	Компактные автоматические режущие плоттеры Оснащаются различными инструментами. Возможно быстро и точно осуществлять сквозной рез, надрезку, биговку и маркировку. Такой вариант отлично подходит для малых тиражей и изготовления образцов в полиграфии, производстве картонной упаковки и вывесок, рекламной индустрии.  Отлично выполняет резку ПВХ пленки, синтетической пленки, дизайнерского картона и бумаги, светоотражающих материалов.

Рассмотрим самые популярные модели в каждом сегменте



Однослойные раскройные комплексы:

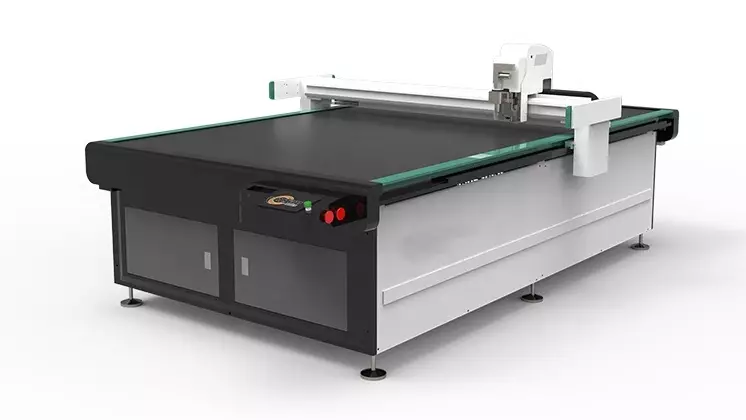

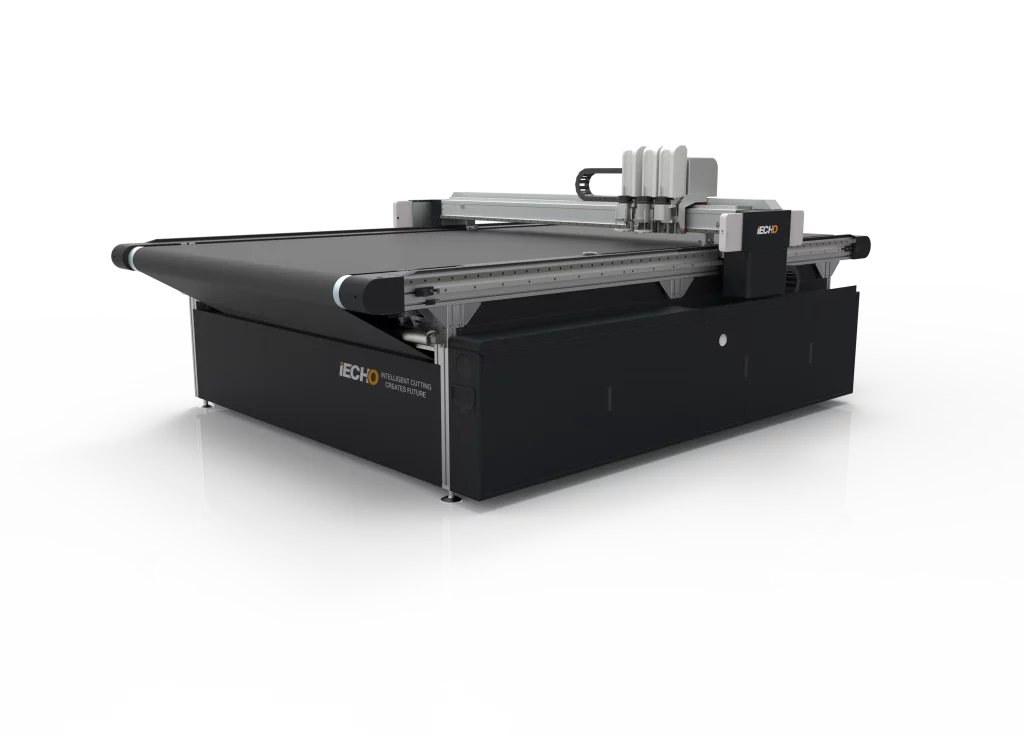

IECHO TK4S

Плоттер предназначен для резки и однослойного раскроя материалов (до 50 мм) без применения лекал и режущих штампов. Последняя новинка в сегменте широкоформатных режущих устройств, которая пришла на смену популярной модели TK3S. Плоттер предназначен для резки и однослойного раскроя материалов (до 50 мм) без применения лекал и режущих штампов. Устройство оснащается тремя модулями для инструментальных вставок. Они позволяют работать с различными видами ножей: осциллирующими, статическими, дисковыми, и с фрезами. Это оптимальное решение для крупных рекламных, полиграфических, текстильных и мебельных производств (раскрой материалов для обтяжки мебели). Благодаря удобной модульной конструкции, заменять требуемые инструменты легко и быстро. По своим возможностям и структуре, раскройщик похож на TK3S, но в новинке есть усовершенствования. Обновлена конструкция машины, перепроектирована и перекомпонована ее электрическая часть.

• Быстрая и точная  настройка глубины реза;

• Вакуумный насос размещен в коробке, изготовленной из звукоизолирующих материалов, снижая уровень шума на 70%, тем самым обеспечивая комфортную рабочую среду;

• Конвейерная система позволяет вырезать и собирать материалы автоматически, увеличивая производительность;

• Вся электроника оборудования удобно размещена сбоку в специальном отсеке. Его можно легко открыть и выполнить профилактические работы;

•  TK4S в автоматическом режиме включает нужную вакуумную зону. Если резка происходит только на одной стороне плоттера, вакуум второй автоматически выключается;

• Улучшенная система безопасности при работе оператора. Если какой-либо предмет попадает в режущую зону, задание ставится на паузу;

• В конфигурацию TK4S внедрены линейные направляющие японского производителя THK.

TK4S имеет прочный алюминиевый стол модульной конструкции. Это очень удобно, так как машина поставляется в разобранном состоянии, и ее не сложно пронести и установить в производственном помещении, даже не оснащенном широким дверным проемом.

Модель оснащена тремя модулями, что позволяет одновременно установить 3 инструмента, которые последовательно смогут работать в одном задании. В базовую комплектацию входит несколько видов ножей: осциллирующий, статический, дисковый, фрезеровочный. Благодаря удобной модульной конструкции, заменять требуемые инструменты легко и быстро.



Многослойные настилочно-раскройные комплексы:

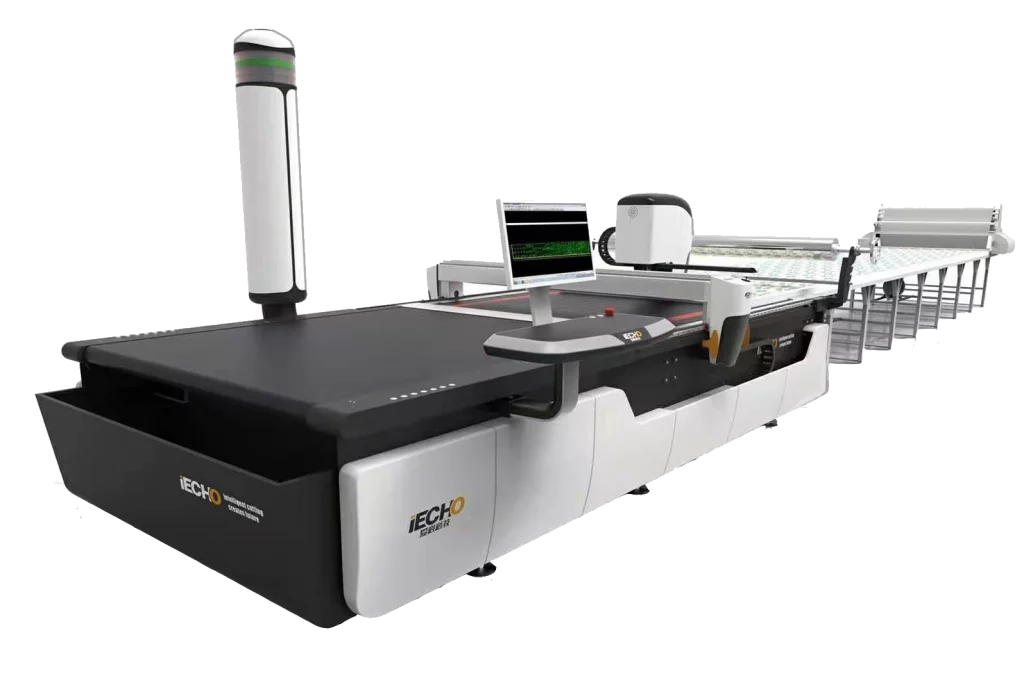

IECHO GLS

Автоматические многослойные раскройщики IECHO GLSA и GLSC – это лучшее решение для производства швейной и текстильной продукции, раскроя ткани для производства мебели, сумок, внутренней отделки автомобилей, технических тканей и многого другого. IECHO GLS может дополняться настилочной машиной. Раскроечная система оборудована высокоскоростным осциллирующим ножом. Он позволяет кроить мягкие материалы с высокой скоростью и точностью. Программа управления IECHO IMulcut оснащёна модулем преобразования данных, благодаря которому GLS совместима с основными CAD-системами, представленными на рынке. Пользователям GLS предоставляется техническая поддержка, которая поможет переключиться с ручного режима раскроя на автоматический.

• Интеллектуальная система охлаждения ножа. Сокращает нагрев материала, что позволяет избежать его прилипания;

• Интеллектуальная система коррекции ножа. Подстраивает режим резки под неоднородности материала;

• Система управления резки CUTTING SERVER. Собственная разработка IECHO, обеспечивает высококачественную плавную резку;

• Автоматическая подача плёнки для фиксации материала. Предотвращает утечки воздуха, экономит энергию;

• Система компенсации дефектов ножа. Автоматически компенсирует неточности, возникающие из-за износа ножа, повышает точность резки;

• Система управления мощностью компрессора. Автоматически подстраивает мощность всасывания, экономит энергию;

• Автоматическая система обнаружения неисправностей. Проверяет работу режущих инструментов и отправляет сведения в облачное хранилище. Технические специалисты используют сведения для исправления ошибок.

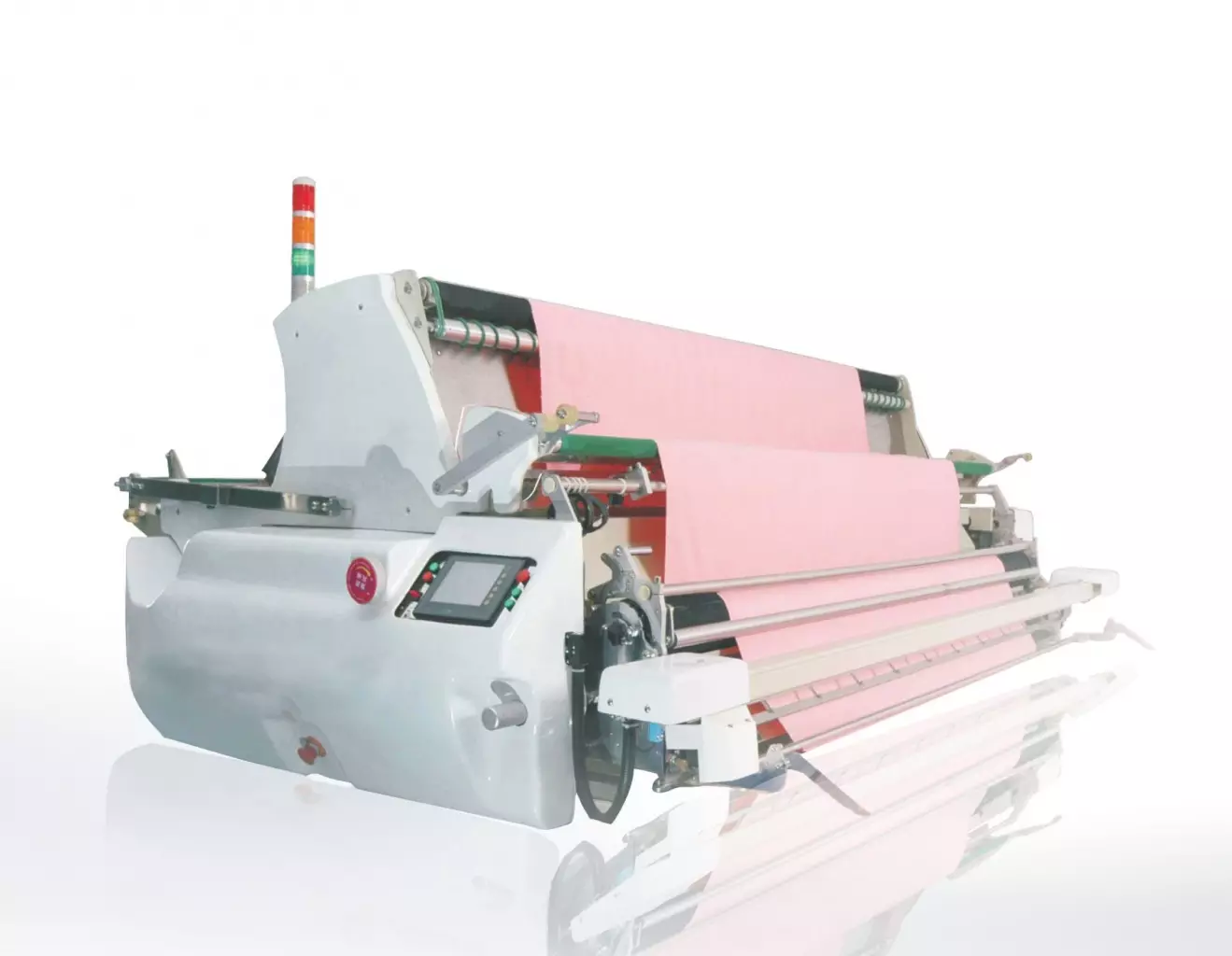

IECHO GLSA и GLSC могут быть оснащены автоматической настилочной машиной. Предназначена для настилания трикотажа и ткани в автоматическом режиме при массовом производстве. Возможная ширина рулона: 1600, 1900, 2100, 2600 мм. Автоматическая система настила IECHO обеспечивает высокую производительность при настилании любых типов материалов, от эластичных и легких, до жестких и плотных и позволяет достичь высокой точности, скорости и качества настила.



Компактные автоматические режущие плоттеры:

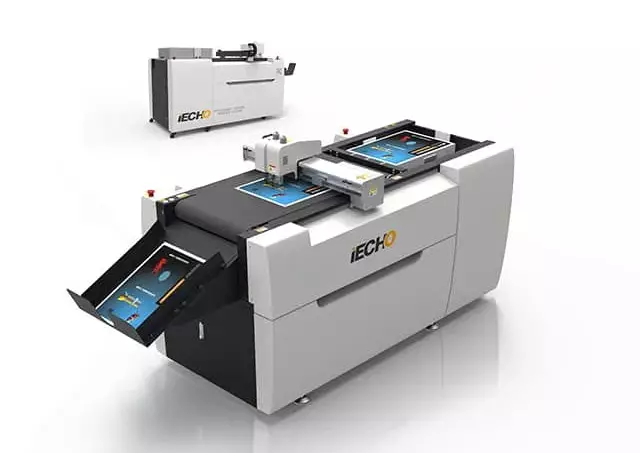

IECHO PK

Цифровой планшетный режущий плоттер IECHO PK — это семейство из трех уникальных универсальных финишных устройств: PK-0604 с зоной резки 600 х 400мм, PK-0705 с зоной резки 750 x 530мм и PK 1209 с зоной резки 1200×900 мм. Оснащаемая различными инструментами, IECHO PK может быстро и точно осуществлять сквозной рез, надрезку, биговку и маркировку. Она удобна для малых тиражей и изготовления образцов в полиграфии, производстве картонной упаковки и вывесок, рекламной индустрии. PK — автоматический плоттер с самонакладом листа. Для работы со связкой ЦПМ + PK справится один оператор. Он сможет контролировать процесс печати и резки.



PK оптимально подойдет под формат печати ЦПМ: IECHO имеет 3 модели компактных плоттеров: PK 0604, который подойдет для резки материалов формата SRA3, PK 0705, который подойдет для резки материалов формата B2 и новинка 2020 года PK 1209 увеличенного формата с зоной резки 1200 х 900 мм.

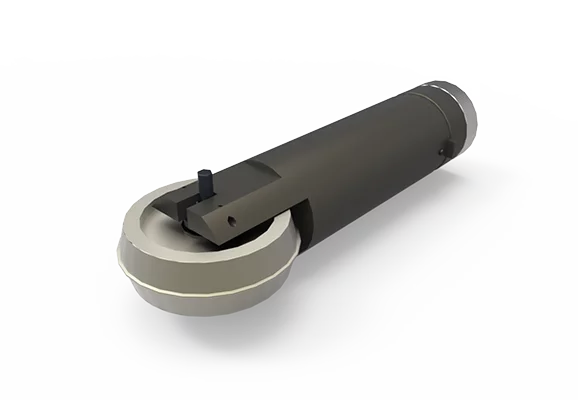

Модули и инструменты для планшетных плоттеров IECHO

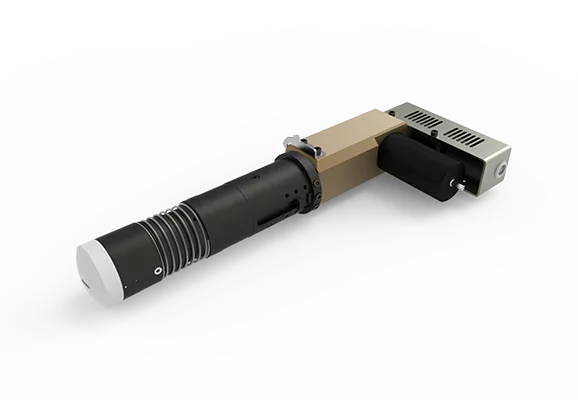

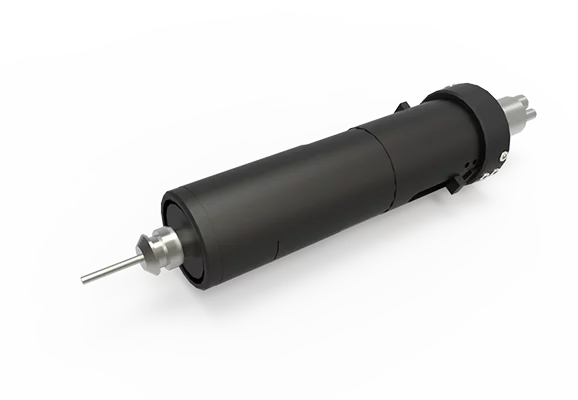

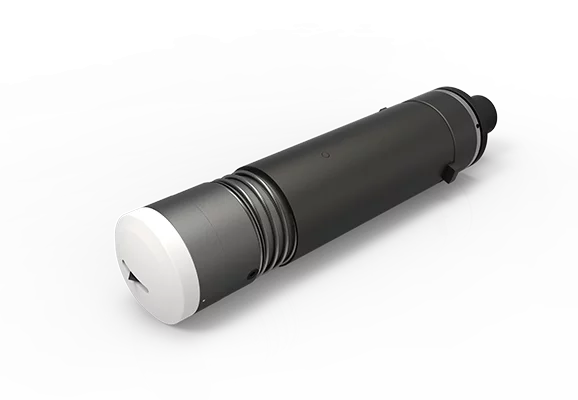

Модули:

Инструменты:

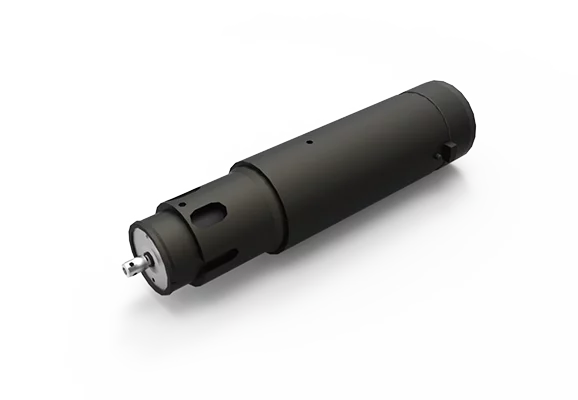

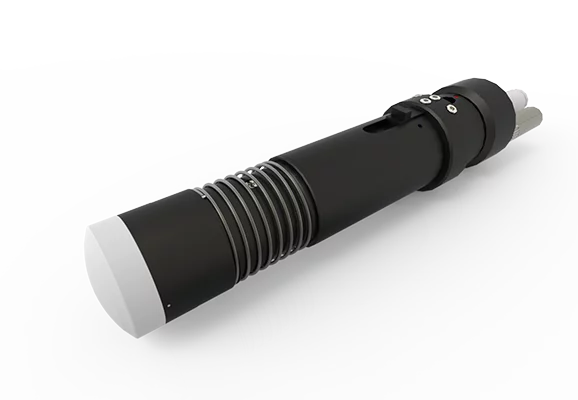

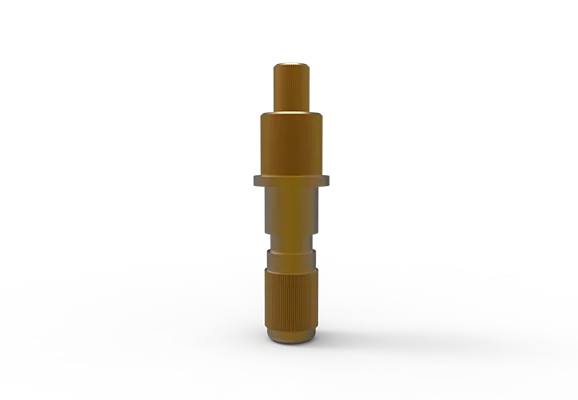

	Универсальный режущий инструмент — UCT IECHO UCT может идеально резать материалы толщиной до 5 мм. По сравнению с другими используемыми инструментами UCT является наиболее экономичным, быстрым и минимальным расходом на техническое обслуживание. Защитная втулка с пружинной точностью. Экономически эффективно Самая быстрая скорость Материалы: ПП бумага Светоотражающие материалы Виниловая наклейка АБС
	Инструмент для графической резки Графический инструмент IECHO — самый маленький из всех инструментов. По сравнению с другими инструментами, он отличается простотой установки и значением. Он часто используется для резкой бумаги и наклеек и подходит для рекламной индустрии. Простота установки Маленькая и высокая скорость Материалы: ПП бумага Виниловая наклейка
	Инструмент для биговки CTT IECHO CTT предназначен для биговки на гофрированных материалах. Выбор инструментов для биговки позволяет идеально биговать. Координируясь с программным обеспечением для резки, инструмент может отрезать гофрированные материалы структуры его структуры или в обратном направлении для получения наилучшего результата с гибкой без какого-либо повреждения поверхности гофрированного материала. Без повреждений поверхности материала Регулировка направленного давления Материалы: Гофрированная бумага Вертикальный профнастил Гофрированный пластик
	Инструмент для V-образной резки – VCT Инструмент IECHO V-Cut Tool, предназначенный для V-образной резки гофрированных материалов, может выполнять резку под углами 0°, 15°, 22,5°, 30° и 45°. Несколько углов на выбор Точность резки Материалы: КТ доска Серая доска Сотовая доска
	Инструмент фрезеровки-РЗ С импортным шпинделем IECHO RZ имеет скорость вращения 60000 об/мин. Фрезерный инструмент с высокочастотным металлом может иметь толщину до 20 мм. РЗ реализует требование работы в режиме 24/7. Система воздушного охлаждения продлевает срок службы лезвия. Максимум 60 000 об/мин Бесступенчатая регулировка скорости Резка твердых материалов Резка мягкого вспененного материала Материалы: Акрил Алюминий плита МДФ Пенопластовая панель
	Пневматический осциллирующий инструмент — POT POT, приводимый в действие сжатым воздухом, IECHO POT с ходом 8 мм специально предназначен для резки твердых и компактных материалов. POT, сочетающий в себе различные эффекты типа лезвия, может создавать различные технологические процессы. Инструмент может отрезать материал до 110 мм с помощью специального лезвия. ход 8 мм толщина резкость 110мм Материалы: Вспененный материал Всевозможные прокладки
	Инструмент для надсечки Kiss Cut — KCT Инструмент используется для резки виниловых материалов. IECHO KCT позволяет инструменту прорезать верхнюю часть материала без повреждения нижней части. Это обеспечивает высокую скорость резания при обработке материала. Чистые срезы облегчают прополку поцелуйная и сквозная на ваш выбор Точное определение глубины Материалы: Виниловая наклейка Светоотражающие материалы Тефлоновая пленка Маскирующая пленка

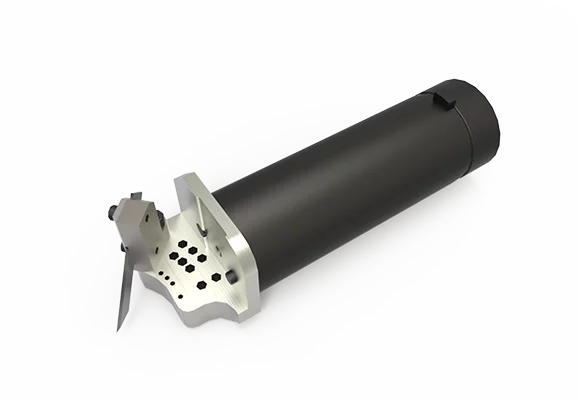

	Электрический осциллирующий инструмент — EOT Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности. Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту. Резка до 2 мм Очень высокая скорость обработки Материалы: Сэндвич-панель сотовые материалы, Вертикальный профнастил Плотный картон Кожа

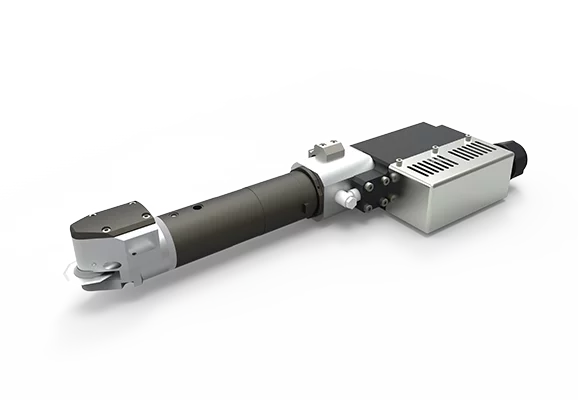

	Ротационный инструмент — PRT Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов. Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника. Большая мощность Устройство воздушного охлаждения Материалы: Текстиль Ткань Тканый Кожа Стекловолокно

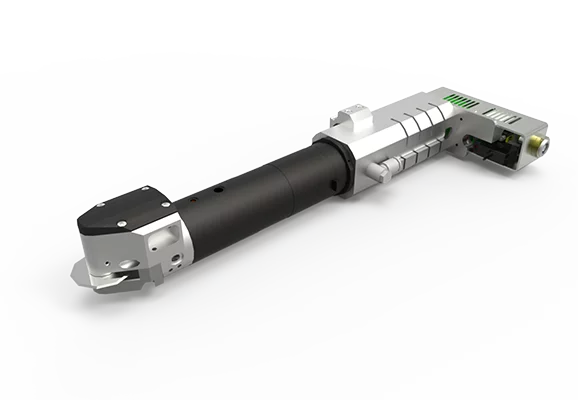

	Сверхмощный вращающийся инструмент — SPRT IECHO SPRT — это обновленная версия PRT. Среди всех головок SPRT является самой мощной. По сравнению с PRT, SPRT имеет меньшее энергопотребление и большую мощность. В верхней части SPRT находится независимый электродвигатель, который является источником питания и гарантией стабильности SPRT. Большая мощность Стабильность работы Меньшее потребления энергии Материалы: Текстиль

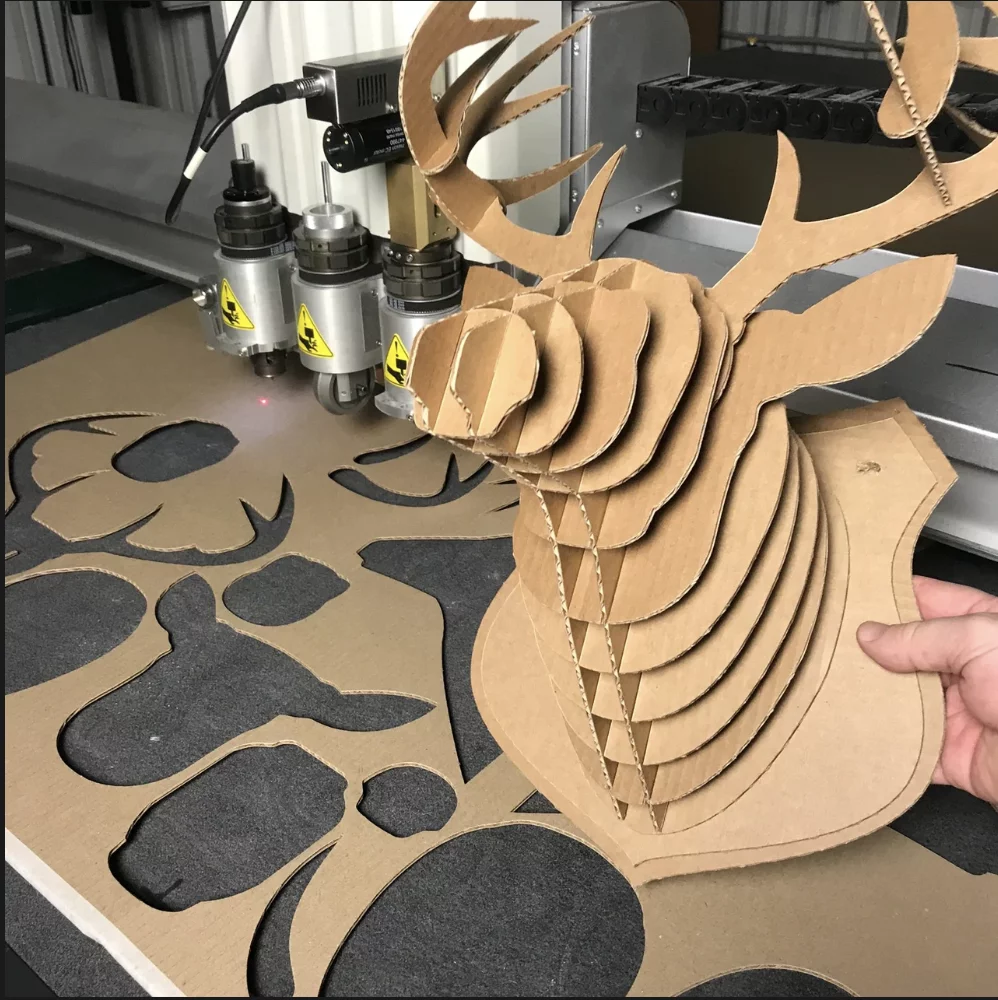

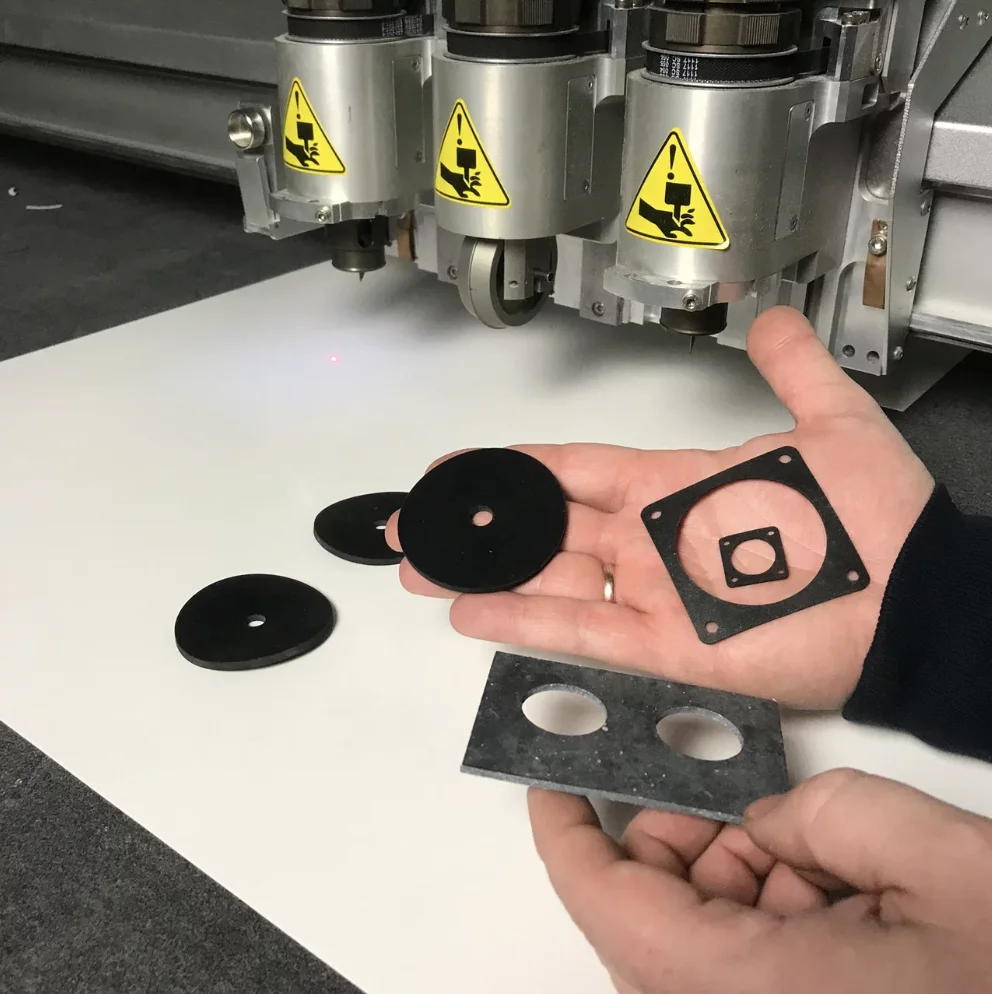

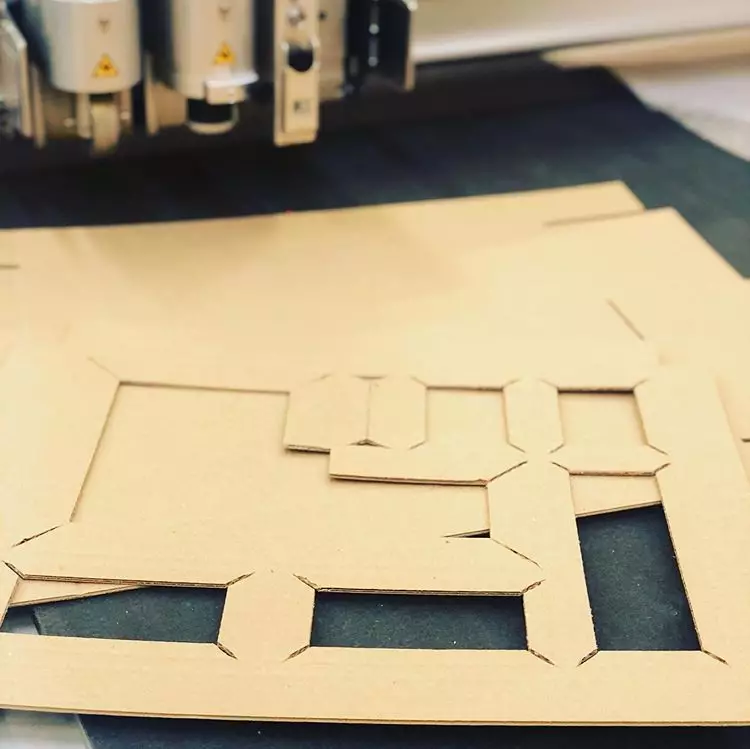

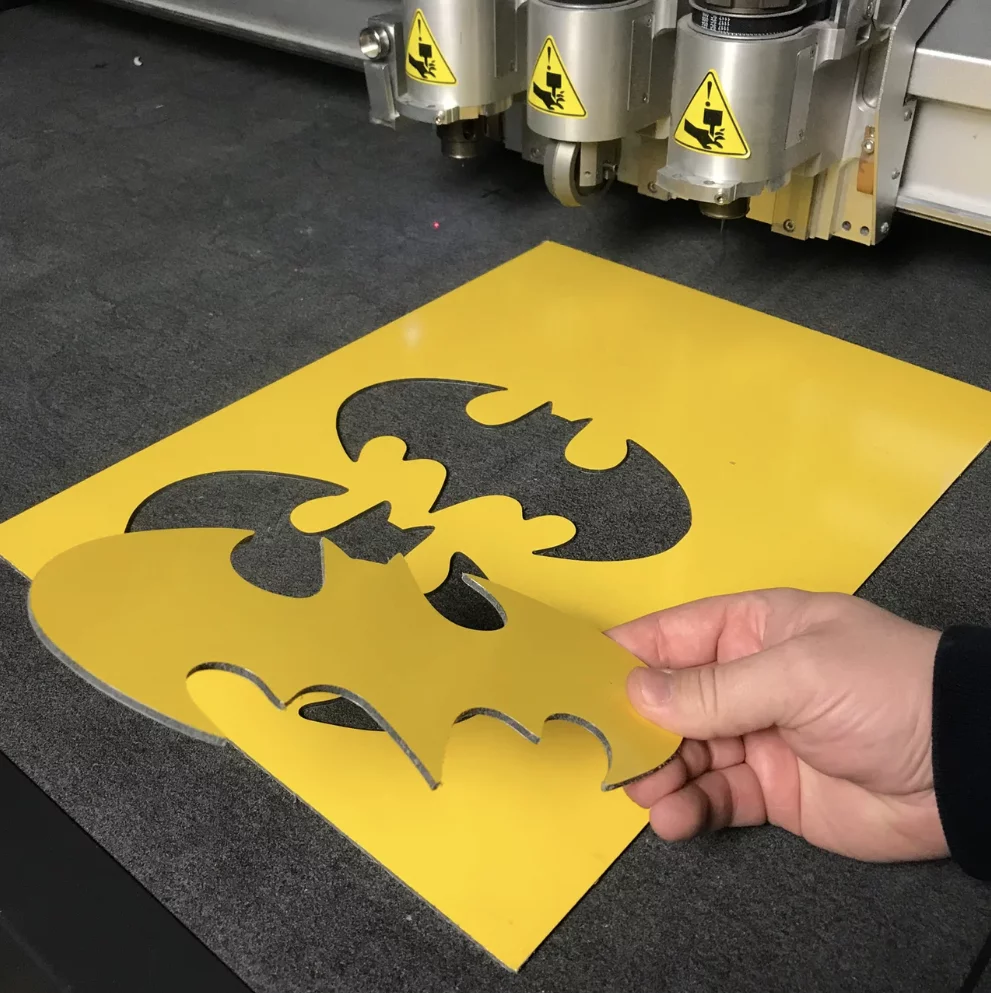

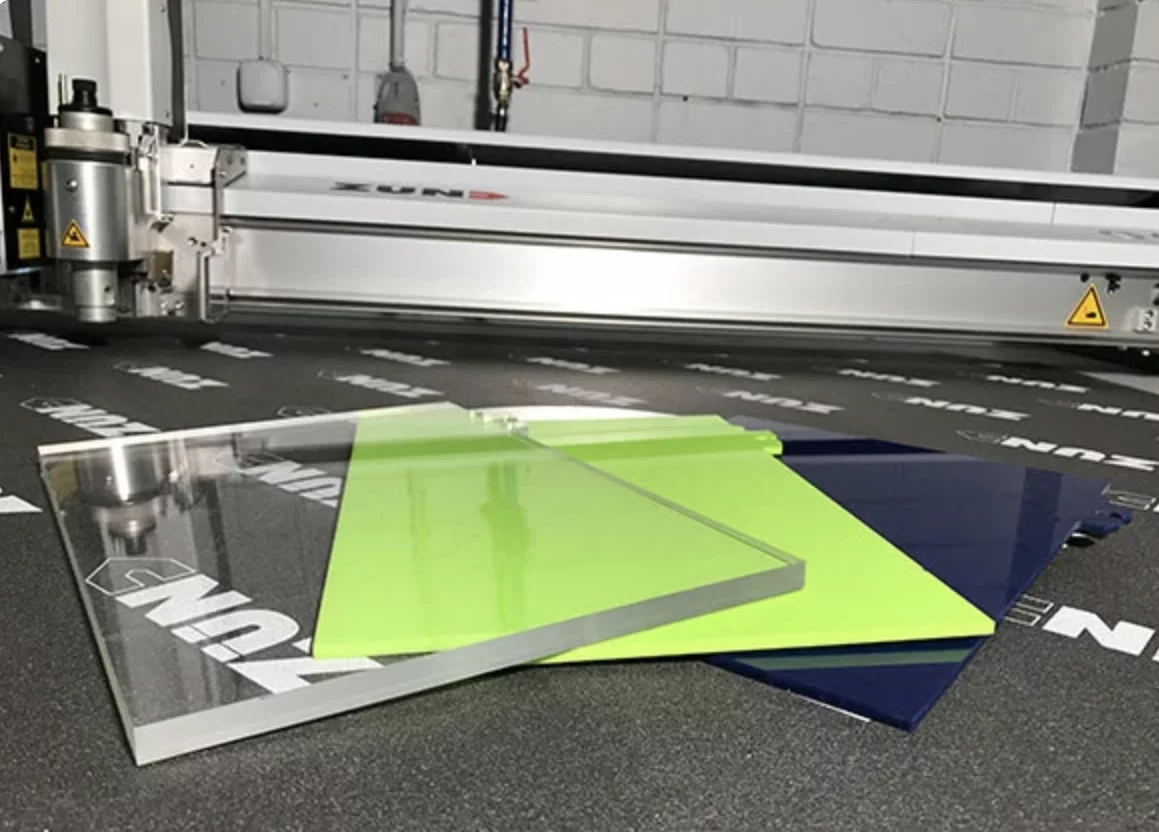

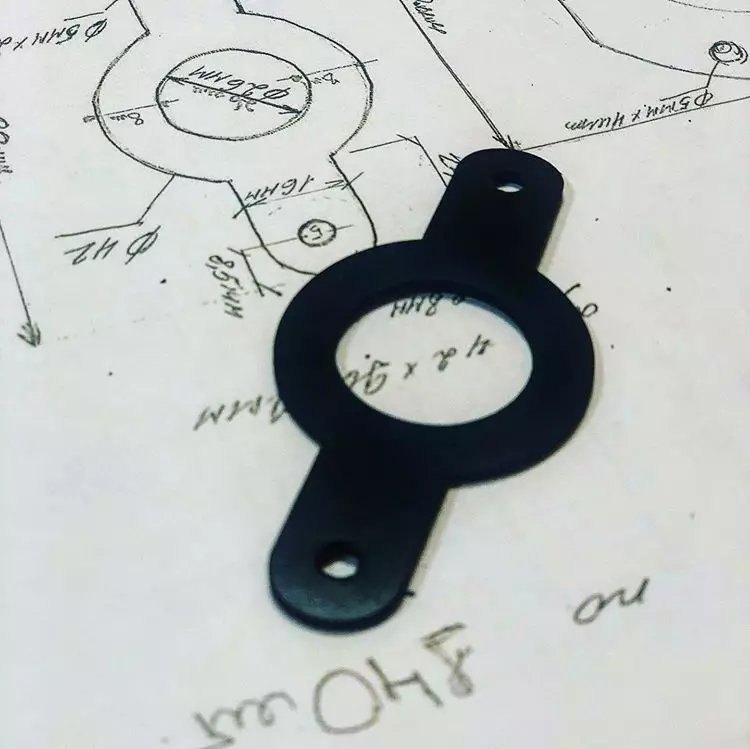

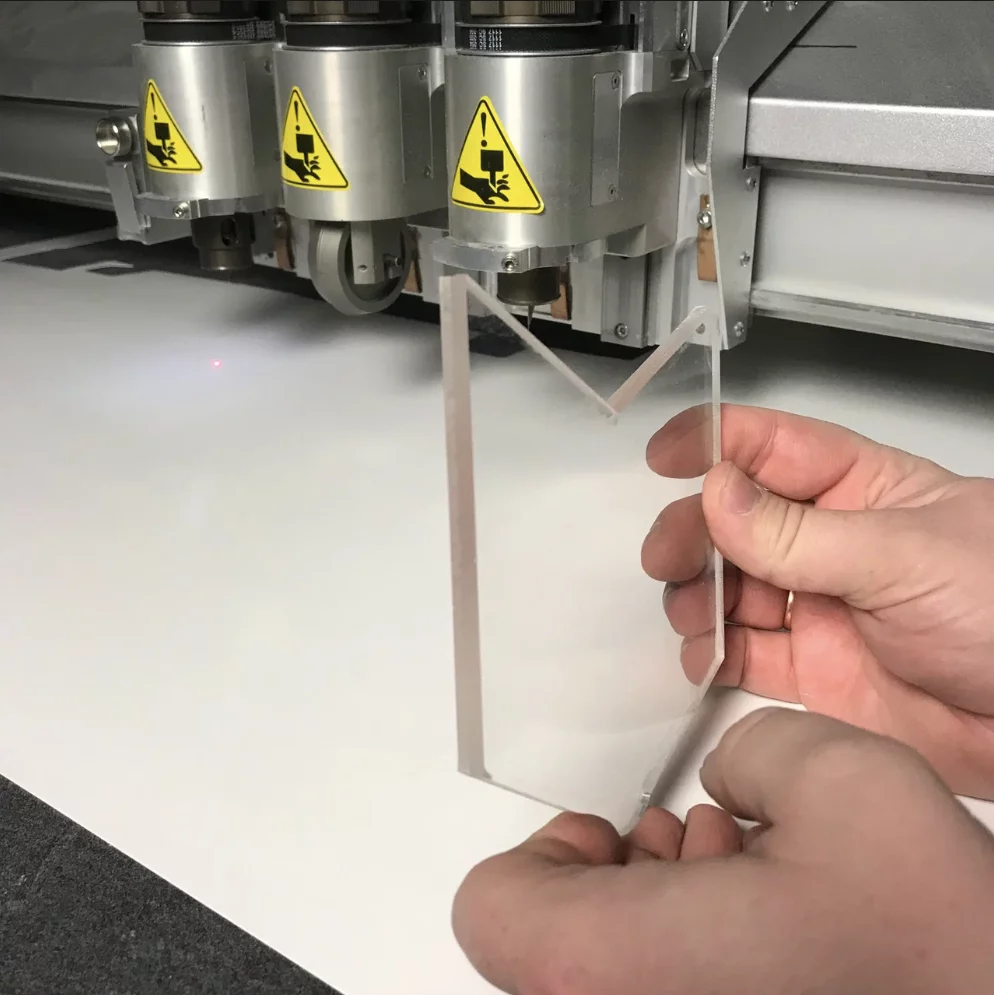

Примеры работ, изготовленные с помощью планшетного плоттера:









Купить режущий планшетный плоттер Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
