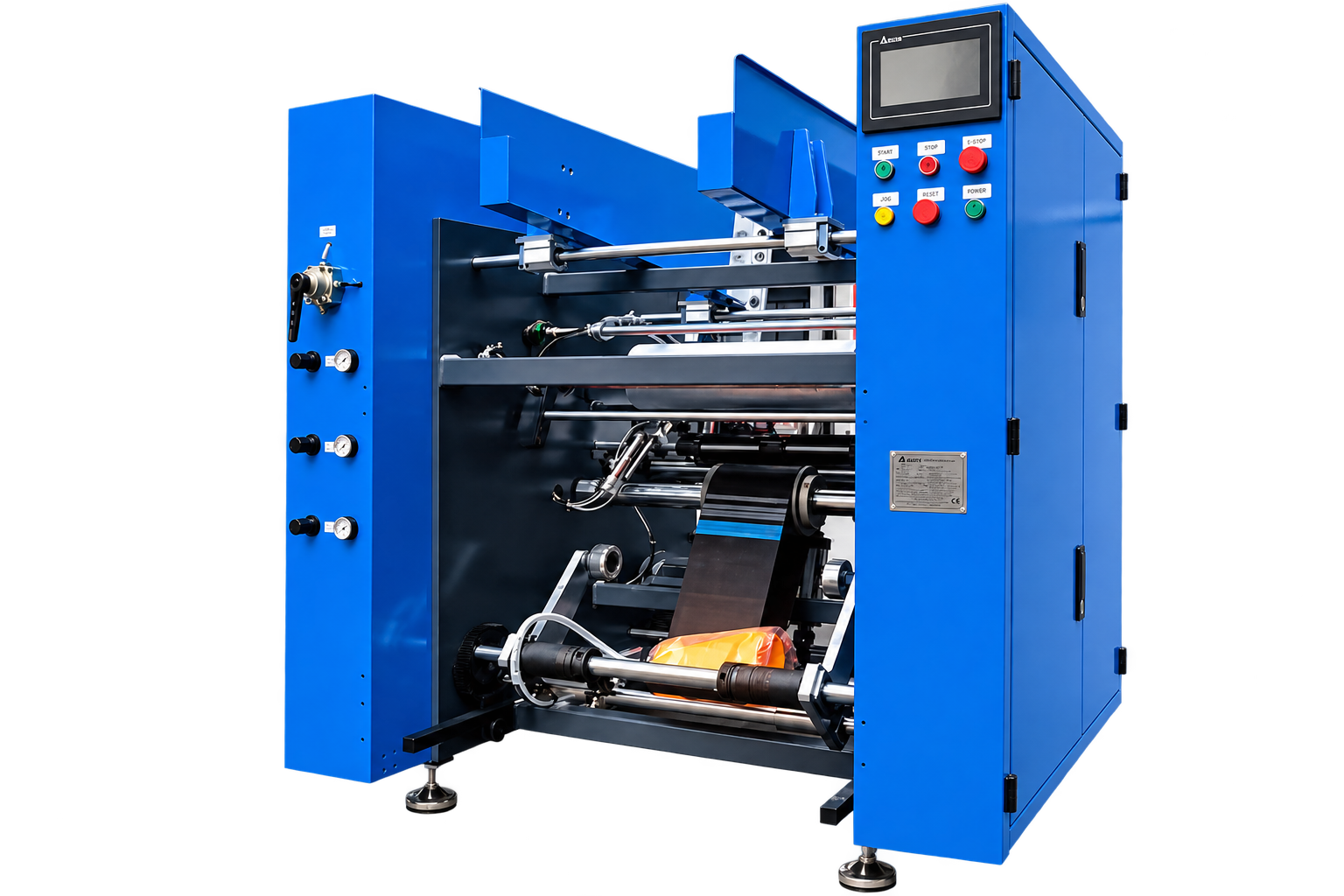

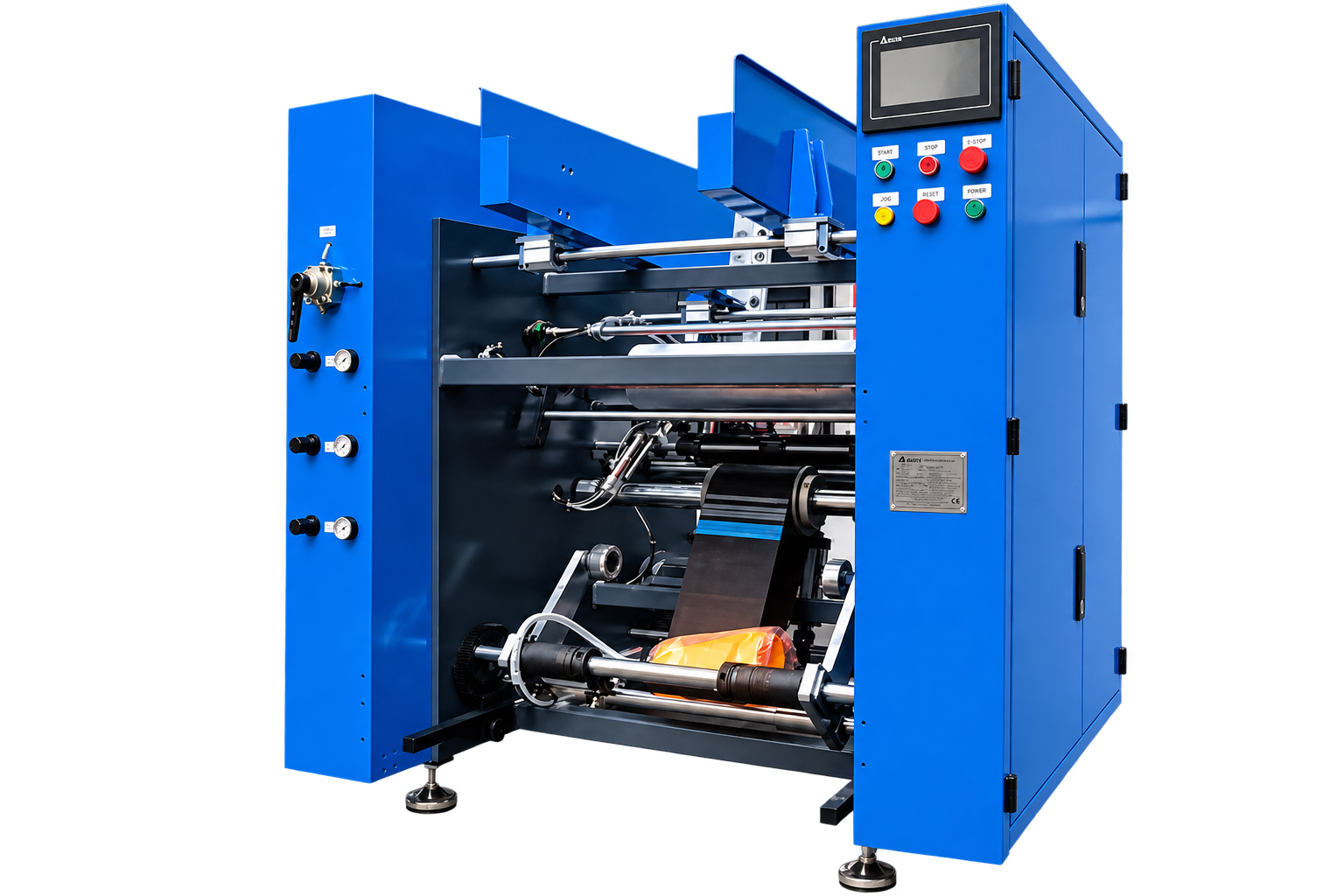

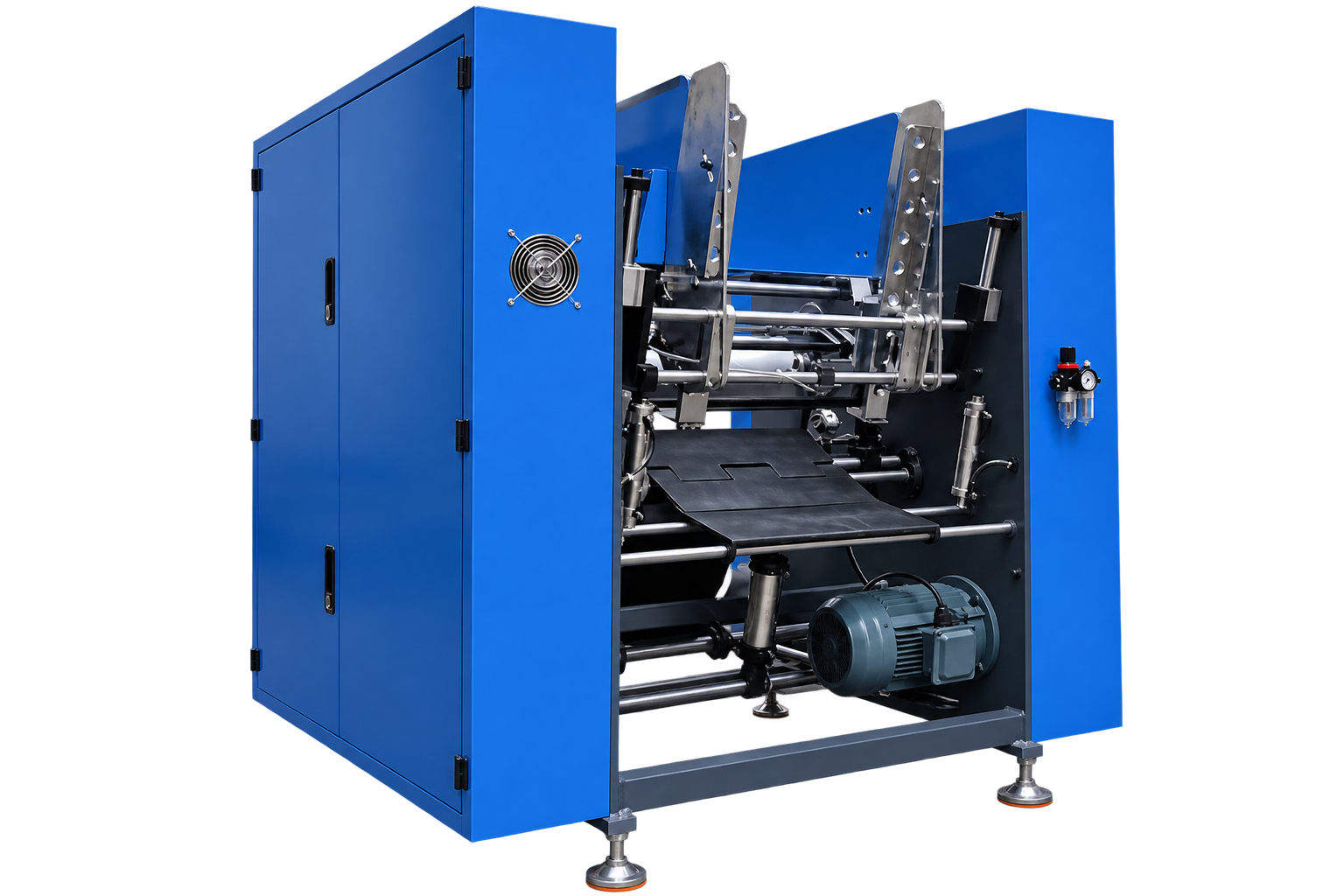

Автоматический перемотчик стрейч-плёнки EL500A

EL500A — автоматический промышленный перемотчик для производства товарных рулонов стрейч-плёнки из джамбо-роллов. Оборудование рассчитано на высокопроизводительную работу и позволяет получать рулоны с заданной длиной, плотностью и стабильным качеством намотки.

Максимальная скорость перемотки составляет до 1000 м/мин. Сменные захваты позволяют работать с бумажными втулками диаметром 38, 50 и 76 мм (1,5″, 2″ и 3″). Станок оснащён русифицированной системой управления на базе промышленной автоматики Delta.

EL500A поставляется в доработанной комплектации: конструктивные изменения и настройки оборудования реализованы производителем совместно с ГК «ЭЛЕМЕНТ» с учётом практического опыта эксплуатации перемоточного оборудования.

Производство товарных рулонов стрейч-плёнки

После производства на экструзионной линии стрейч-плёнка поступает в виде крупного джамбо-ролла. Для последующей реализации материал необходимо перемотать в товарные рулоны требуемого формата.

На этапе перемотки задаются основные параметры готовой продукции: ширина рулона, длина плёнки, плотность намотки и качество торца. EL500A автоматизирует этот процесс и позволяет производить стандартные товарные форматы стрейч-плёнки, в том числе рулоны шириной 500, 450, 250, 100 мм и других размеров в зависимости от производственной задачи.

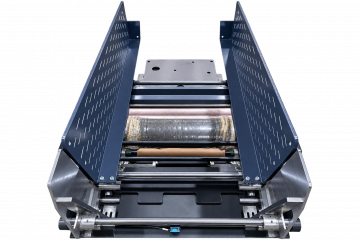

Модернизированная система загрузки втулок

Одно из ключевых отличий EL500A — модернизированная конструкция бункера подачи втулок.

В традиционных конструкциях перемотчиков втулки могут застревать в загрузочном механизме, что приводит к остановке оборудования и требует вмешательства оператора. Кроме того, отдельные решения предусматривают предварительную намотку или размещение втулок на валу, что увеличивает трудозатраты.

В EL500A используется фронтальная загрузка втулок и конструкция бункера, рассчитанная на их стабильную подачу в процессе работы.

Это позволяет:

• сократить количество остановок;

• уменьшить необходимость постоянного вмешательства оператора;

• ускорить загрузку втулок;

• снизить трудозатраты;

• повысить общую производительность перемотки.

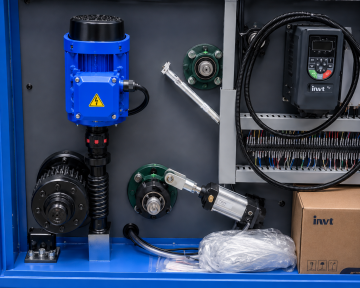

Электросистема смещения рулона

EL500A оснащён электрической системой регулировки положения рулона. Механизм позволяет выполнять смещение влево и вправо, обеспечивая точное позиционирование плёнки относительно втулки. Такая регулировка помогает корректно центрировать полотно и поддерживать стабильную геометрию намотки. В результате плёнка распределяется по втулке равномернее, а готовый рулон имеет аккуратный и ровный торец.

Система контроля метража

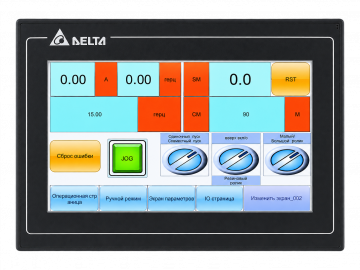

Русифицированная система управления

Перемотчик оснащён промышленной системой управления с сенсорной панелью HMI Delta. Интерфейс переведён на русский язык, благодаря чему оператору проще выполнять настройку оборудования, выбирать режимы работы и контролировать параметры процесса.

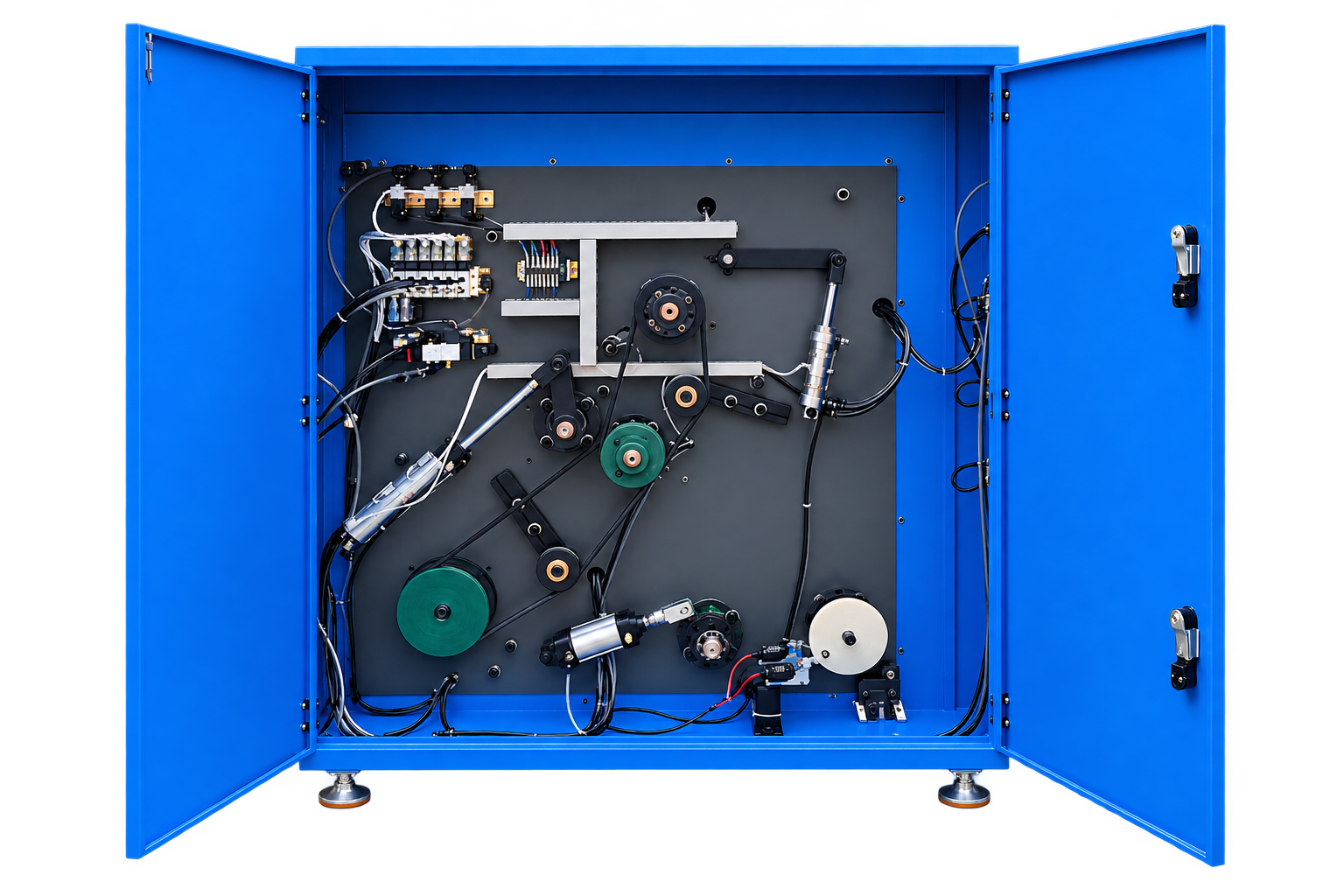

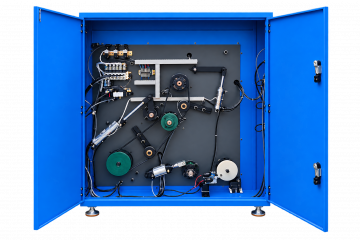

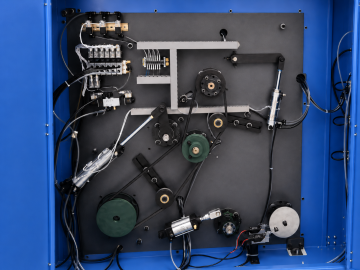

Ременной привод

В конструкции EL500A используется ременной привод, обеспечивающий плавную и стабильную работу механизма перемотки. Такое решение эффективно гасит вибрации и способствует снижению уровня шума при работе оборудования. Плавная передача движения особенно важна при работе на высоких скоростях, поскольку напрямую влияет на стабильность процесса и качество готовой намотки. Результат — равномерный рулон без выраженных перекосов и дефектов намотки.

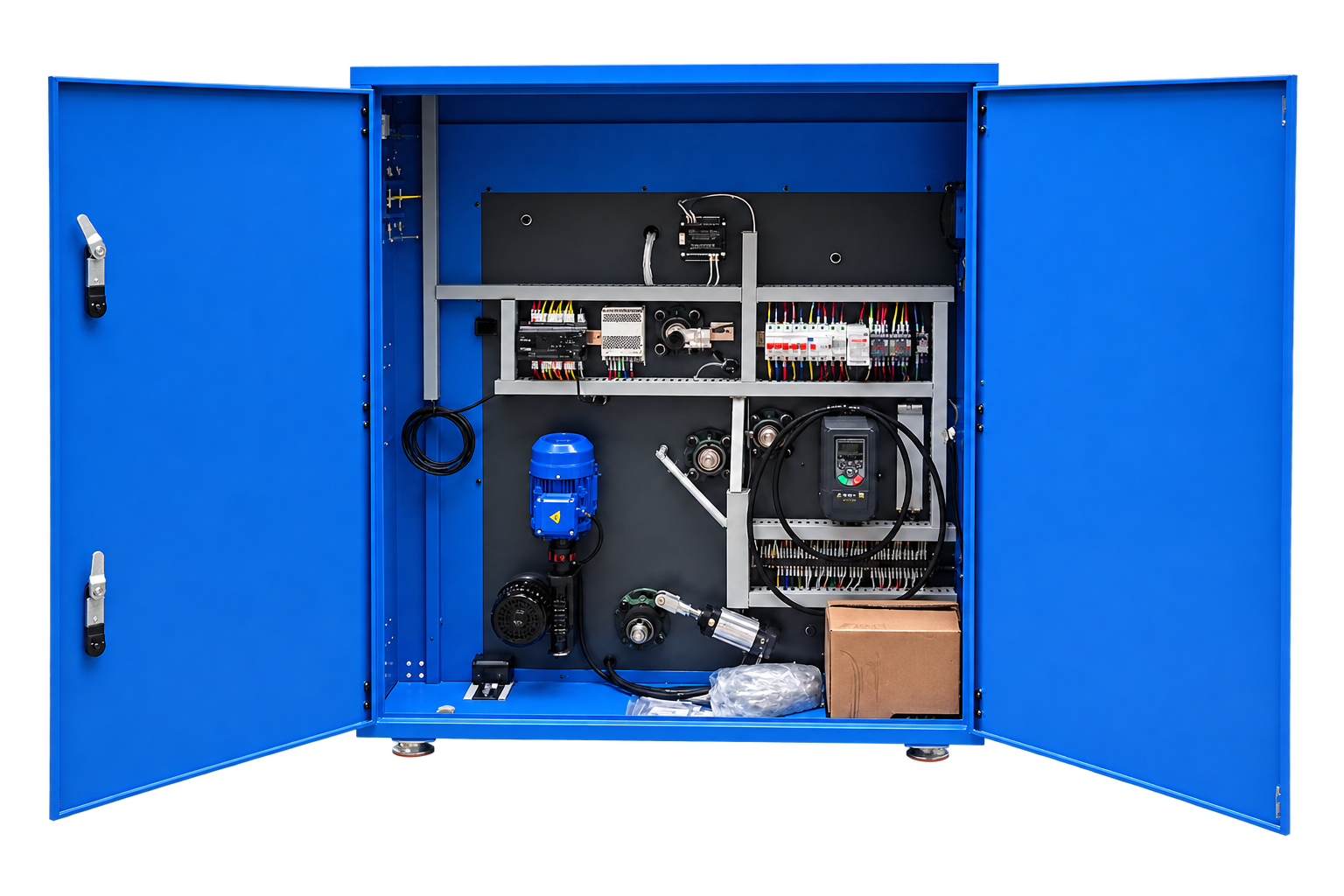

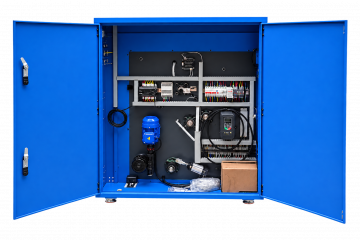

Промышленная автоматика и качественные комплектующие

В EL500A используются промышленные электрические и пневматические компоненты известных производителей.

промышленный контроллер PLC Delta сенсорная панель HMI Delta импульсный блок питания Delta
	низковольтные электрические компоненты Delixi
пневматические компоненты SNS

Применение промышленной автоматики упрощает обслуживание станка и обеспечивает стабильную работу основных систем оборудования.

Как работает перемотчик стрейч-плёнки EL500A

Процесс начинается с установки исходного джамбо-ролла на размотчик. Далее плёнка проходит через рабочие узлы станка, где контролируется её движение и выполняется подготовка к последующей намотке.

Основные этапы работы:

1. Загрузка исходного материала. Джамбо-ролл устанавливается на размотчик.

2. Размотка плёнки. Материал подаётся через систему рабочих валов под контролируемым натяжением.

3. Подготовка и позиционирование полотна. Система обеспечивает корректное движение плёнки перед намоткой.

4. Резка. Полотно разделяется на необходимое количество полос требуемой ширины.

5. Намотка. Плёнка наматывается на подготовленные картонные втулки с заданными параметрами.

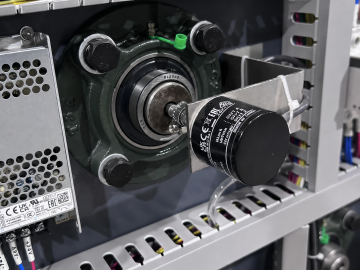

6. Контроль метража. Энкодер отслеживает длину наматываемого материала.

7. Формирование готового рулона. На выходе получается товарный рулон с равномерной намоткой и аккуратным торцом.

Рабочий процесс контролируется промышленным ПЛК, который управляет основными узлами перемотчика и обеспечивает согласованную работу оборудования.

Почему EL500A

EL500A подбирался не только по паспортным характеристикам.
ГК «ЭЛЕМЕНТ» имеет практический опыт эксплуатации оборудования для переработки стрейч-плёнки на собственном производстве.

На основании этого опыта совместно с производителем были проработаны отдельные конструктивные решения и настройки оборудования. Основная задача доработок — получить практичный промышленный перемотчик без избыточно сложных решений, способный обеспечивать высокую производительность и стабильное качество готового рулона.

Основные преимущества EL500A

• скорость перемотки до 1000 м/мин;

• работа с втулками 38, 50 и 76 мм;

• модернизированная система загрузки втулок;

• электрическая регулировка положения рулона;

• контроль метража с помощью энкодера;

• русифицированный интерфейс;

• промышленная автоматика Delta;

• ременной привод;

• комплектующие Delta, Delixi и SNS;

• стабильная геометрия и качество намотки;

• конструктивные доработки, реализованные совместно с производителем.

EL500A — решение для серийного производства стрейч-плёнки

Автоматический перемотчик EL500A предназначен для предприятий, которым важны высокая скорость производства, повторяемость параметров рулона и снижение количества ручных операций.

Сочетание скорости до 1000 м/мин, автоматизированного управления, контроля метража, удобной системы загрузки втулок и промышленной компонентной базы делает EL500A полноценным решением для организации и масштабирования производства товарной стрейч-плёнки.
