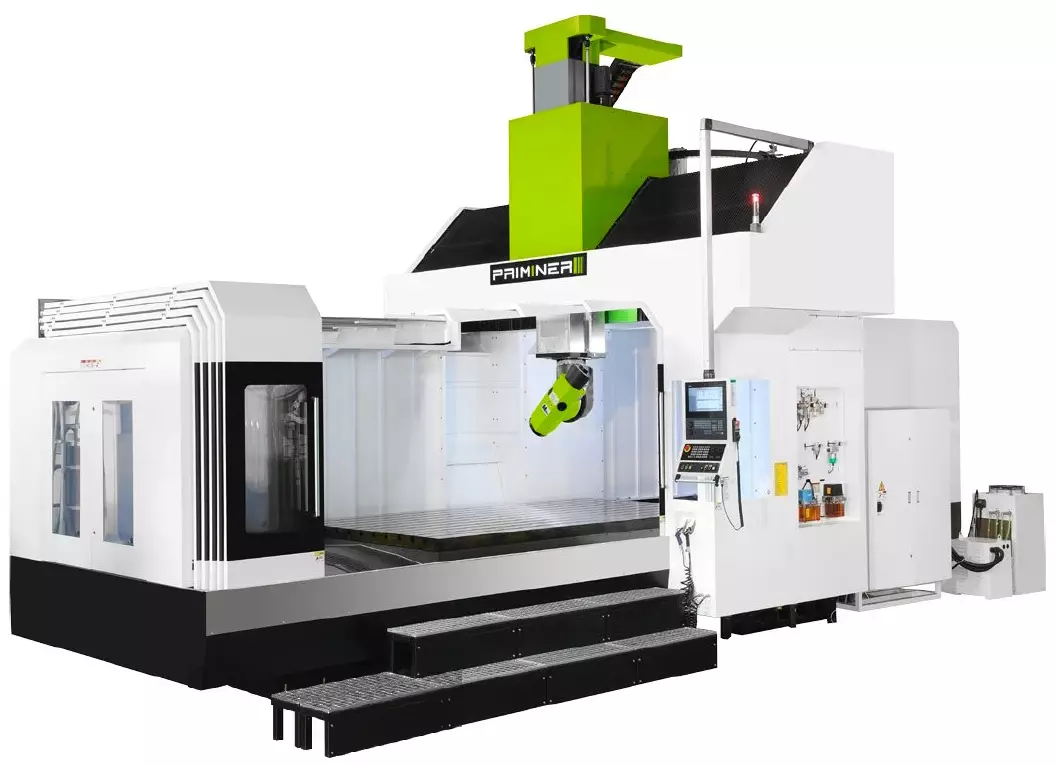

Пятиосевой обрабатывающий центр PRIMINER GT428-5XG

Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире.  Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.

Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.

Модель GT428-5XG:

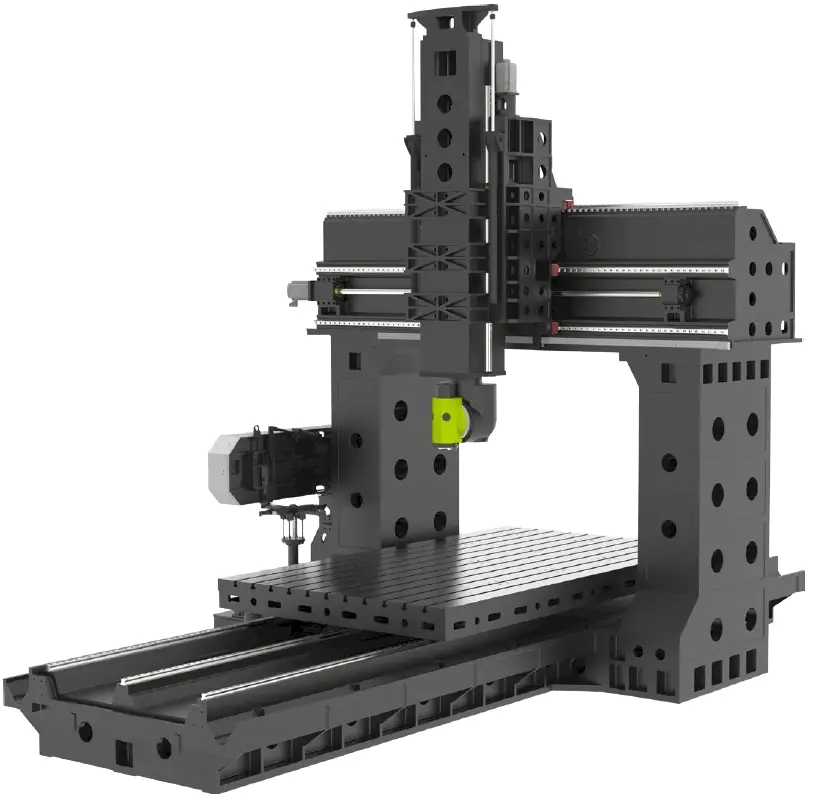

Модель GT428-5XG — это обрабатывающий центр портального типа для силовой 5-осевой обработки. Станок отлично подойдёт для аэрокосмической промышленности, машиностроении, для изготовления больших пресс-форм, где требуется тяжелая обработка. Портальная конструкция обеспечивает высочайшую жёсткость и упрощает загрузку и снятие тяжелых и крупногабаритных деталей. Шпиндельная бабка крепится к мосту (траверсе). Колонны станка выполнены с большим количеством внутренних рёбер жёсткости и устанавливается отдельно от станины! Колонны имеют увеличенную ширину основания и самих для обеспечения жесткости конструкции, что особенно актуально при тяжелых режимах резания.

Технические особенности:

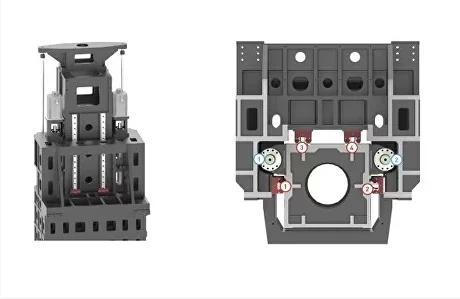

Роликовые направляющие качения По осям X/Y/Z устанавливаются роликовые направляющие качения в паре с ШВП плюс двигатели переменного тока с цифровым управлением. Ширина направляющих 55 мм. 4 направляющих по оси Z и 2 электропривода обеспечивают высочайшую жесткость и точность обработки. 3 направляющих по оси Y. 3 направляющих по оси X

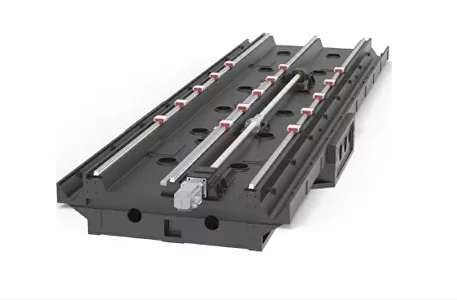

	Рабочий стол и ось X Массивный рабочий стол станка 4000×2400 мм с максимальной грузоподъёмностью 12 тонн устанавливается по оси X на три направляющие качения с 15 каретками. Такое исполнение обеспечивает конструктивную стабильность и отсутствие деформаций конструкции

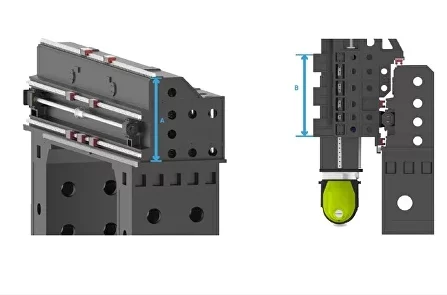

Траверса (ось Y) По оси Y установлены 3 направляющие с 7 каретками в общей сложности. Высота моста (траверсы) практически равна перемещению по оси Z, что обеспечивает такой конструкции высочайшую жесткость

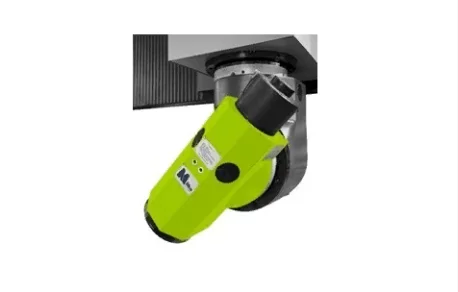

	2-осевая фрезерная головка Обрабатывающий центр GT428-5XG оснащается автоматической 2-х осевой фрезерной головкой пр-ва Испания (оси A/C) для силовой обработки. Оси A/C позволяют совершать многостороннюю обработку заготовки за один установ детали. Угол индексации 2,5°. Скорость вращения шпинделя фрезерной головки 3.000 (S1) / 4.000 (S6) об/мин. Электродвигатель оснащен редуктором. Мощный электродвигатель шпинделя (фрезерной головки) в паре с редуктором обеспечивают высочайший крутящий момент 1028/1776 Нм (S1/S6) и стабильную работу как при тяжелых режимах обработки.

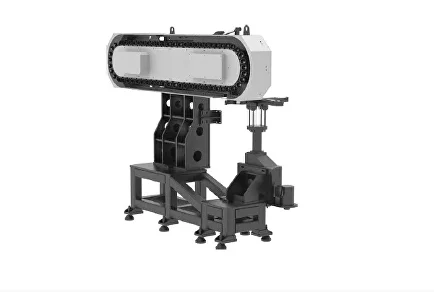

Инструментальный магазин на 60 позиций В базовой комплектации станок оснащается автоматической системой смены инструмента на 60 инструментальных позиций. Магазин цепного напольного типа (инструментальный магазин не установлен на станине станка, благодаря чему отсутствуют вибрации во время смены инструмента). Инструмент возможно устанавливать в магазин во время работы станка. Удобный доступ в рабочую зону инструментального магазина.

Перемещения:

• Перемещение по осям X/Y/Z: 4200/3300/1200 мм
• Расстояние от торца шпинделя до поверхности стола: 80 — 1280 мм
• Расстояние от оси шпинделя до поверхности стола (под углом 90°): 363 — 1563 мм
• Расстояние между колоннами: 2800 мм

Шпиндель фрезерной головки:

• Конус шпинделя фрезерной головки BT-50
• Мощность двигателя  30,0/62,0 кВт (S1/S6)
• Крутящий момент двигателя шпинделя 1028/1776 Нм (S1/S6)
• Частота вращения шпинделя 3.000 (S1) / 4.000 (S6) об/мин

Подача:

• Быстрая подача по осям X/Y/Z: 20 м/мин
• Скорость резания: 1-12000 мм/мин
• Макс. частота вращения по оси A/C: 50 об/мин

Система смены инструментов:

• Количество инструментов 60 шт
• Макс. длина инструмента 400 мм
• Макс. диаметр инструмента Ø125 / Ø250 мм
• Макс. вес инструмента 20 кг

Точность (по стандарту VDI 3441):

• Точность позиционирования по осям X/Y/Z на всей длине: 0.020/0.015/0.010 мм
• Повторяемость по осям X/Y/Z на всей длине: 0.015/0.010/0.006 мм
• Точность позиционирования по осям A/C: 6/8 угл. секунд
• Повторяемость по осям A/C на всей длине:3/4 угл. секунд

Размеры и вес:

• Размеры: 11980 x 6751 x 6320 мм
• Вес: 52000 кг
