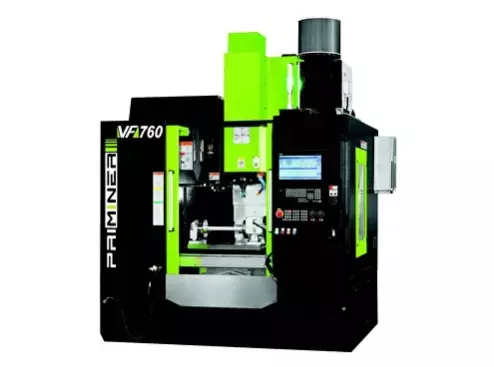

Высокопроизводительный обрабатывающий центр PRIMINER VF760

Цена по запросу

Артикул: 224789514
Поделиться
Краткое описание

Применение чугуна, закалённого для снятия напряжений, обеспечивает устойчивость конструкции без деформаций. ШВП класса C3 обеспечивают максимальную точность и долговечность. Предварительное натяжение по всем осям снижает тепловые деформации до минимума.

  • Описание
  • Характеристики
  • Комплектация

Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире.  Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.

Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.

Модель VF 760:

  • Применение чугуна, закалённого для снятия напряжений, обеспечивает устойчивость конструкции без деформаций
  • ШВП класса C3 обеспечивают максимальную точность и долговечность
  • Предварительное натяжение по всем осям снижает тепловые деформации до минимума

Опции:

  • Система подача СОЖ через шпиндель
  • Мотор-шпиндель 20000 об/мин, HSK A63
  • Поворотный стол (4 ось)
  • Наклонно-поворотный стол (4/5 ось)
  • Датчик настройки и привязки заготовки
  • Датчик инструмента
  • Оптические линейки
  • Отделитель масла от СОЖ

Основные технические характеристики:

Стол:

  • Стол VF760
  • Размер стола 900 x 420 мм
  •  Т-образный паз (ширина х кол-во х расстояние) 14 x 3 x 125 мм
  • Макс. нагрузка 500 кг

Перемещение:

  • Перемещение по осям X/Y/Z: 720 / 450 / 520 мм
  • Расстояние от торца шпинделя до поверхности стола 100 — 620 мм
  • Расстояние от оси шпинделя до колонны 517 мм

Шпиндель:

  • Конус шпинделя SK 40 / BBT 40 / CAT 40
  • Серводвигатель шпинделя 9 / 22 Siemens, 11 / 18.5 Fanuc кВт
  • Частота вращения шпинделя 12000 об/мин
  • Шпиндель HSK A63, 20000 об/мин
  • Мощность/крутящий момент двигателя 20/24 кВт, 35/42 Нм

Подача:

  • Быстрая подача по осям X/Y/Z: 48 (24 опция) м/мин
  • Скорость резания 1-12000 мм/мин


Система смены инструментов:

  • Кол-во инструментов 24 шт
  • Макс. длина инструмента 300 мм
  • Макс. диаметр инструмента Ø78 / Ø125 мм
  • Макс. вес инструмента 8 кг

Точность (VDI 3441, полное перемещение):

  • Точность позиционирования (без оптических линеек) 0,010 мм
  • Повторяемость (без оптических линеек) 0,006 мм
  • Точность позиционирования (с оптическими линейками) 0,006 мм
  • Повторяемость (с оптическими линейками) 0,004 мм

Размеры и вес:

  • Размеры: 3250 x 2710 x 2900 мм
  •  Вес: 4500 кг

Купить  высокопроизводительный обрабатывающий центр PRIMINER  VF760 Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.

Заказать звонок

Стол:

  • Стол VF760
  • Размер стола 900 x 420 мм
  •  Т-образный паз (ширина х кол-во х расстояние) 14 x 3 x 125 мм
  • Макс. нагрузка 500 кг

Перемещение:

  • Перемещение по осям X/Y/Z: 720 / 450 / 520 мм
  • Расстояние от торца шпинделя до поверхности стола 100 — 620 мм
  • Расстояние от оси шпинделя до колонны 517 мм

Шпиндель:

  • Конус шпинделя SK 40 / BBT 40 / CAT 40
  • Серводвигатель шпинделя 9 / 22 Siemens, 11 / 18.5 Fanuc кВт
  • Частота вращения шпинделя 12000 об/мин
  • Шпиндель HSK A63, 20000 об/мин
  • Мощность/крутящий момент двигателя 20/24 кВт, 35/42 Нм

Подача:

  • Быстрая подача по осям X/Y/Z: 48 (24 опция) м/мин
  • Скорость резания 1-12000 мм/мин


Система смены инструментов:

  • Кол-во инструментов 24 шт
  • Макс. длина инструмента 300 мм
  • Макс. диаметр инструмента Ø78 / Ø125 мм
  • Макс. вес инструмента 8 кг

Точность (VDI 3441, полное перемещение):

  • Точность позиционирования (без оптических линеек) 0,010 мм
  • Повторяемость (без оптических линеек) 0,006 мм
  • Точность позиционирования (с оптическими линейками) 0,006 мм
  • Повторяемость (с оптическими линейками) 0,004 мм

Размеры и вес:

  • Размеры: 3250 x 2710 x 2900 мм
  •  Вес: 4500 кг

Базовая комплектация:

  • Полностью закрытое ограждение рабочей зоны станка
  • Шпиндель с прямым приводом 12000 об/мин
  • Система смены инструментов рычажного типа (24 позиции)
  • Цепной конвейер для стружки
  • Система охлаждения шпинделя
  • Шкаф электрооборудования с кондиционером
  • Жесткое резьбонарезание
  • Ethernet, карта CF, интерфейс USB
  • Автоматическая система смазки
  • Система подачи СОЖ
  • Светодиодное рабочее освещение
  • Сигнальная лампа
  • Портативный маховичек
  • Ящик с инструментами
  • Регулировочные болты и блоки
  • Пистолет для подачи СОЖ
  • Пистолет для обдува воздухом
  • Обдув воздухом во время обработки
  • Руководство по эксплуатации
