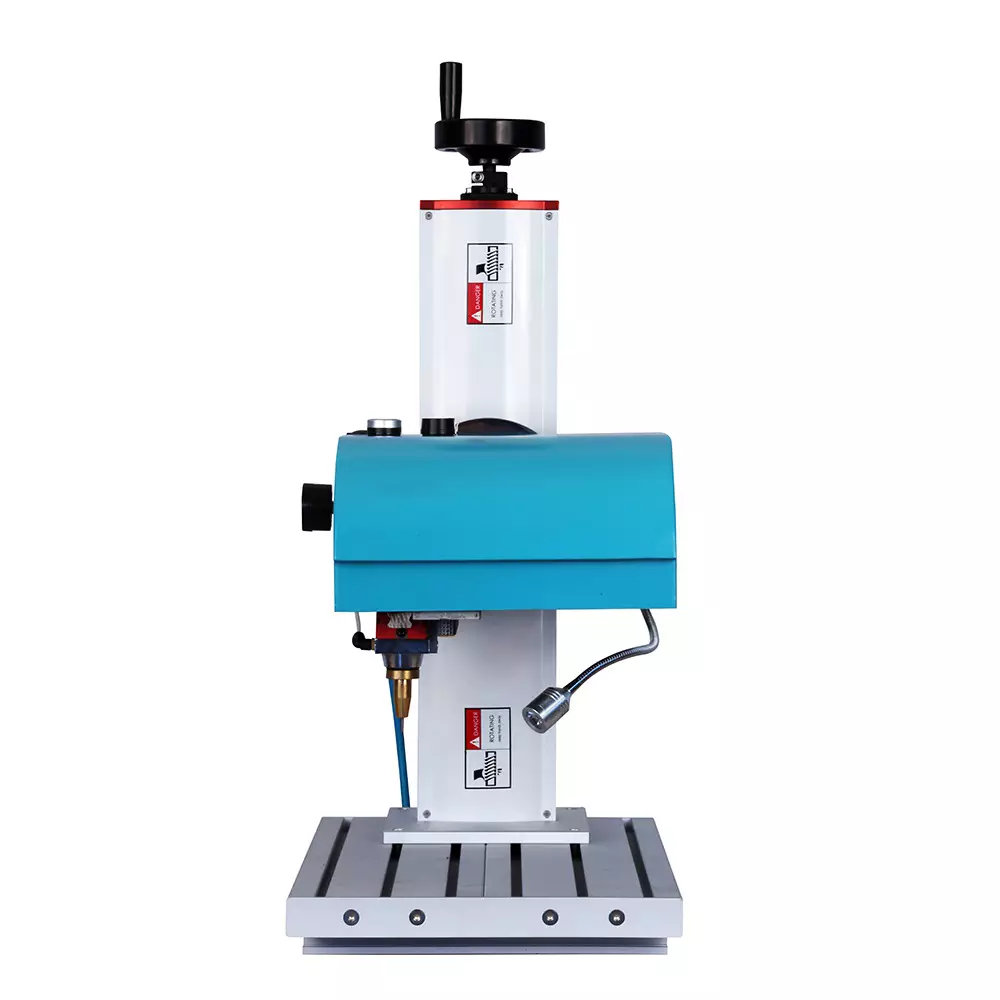

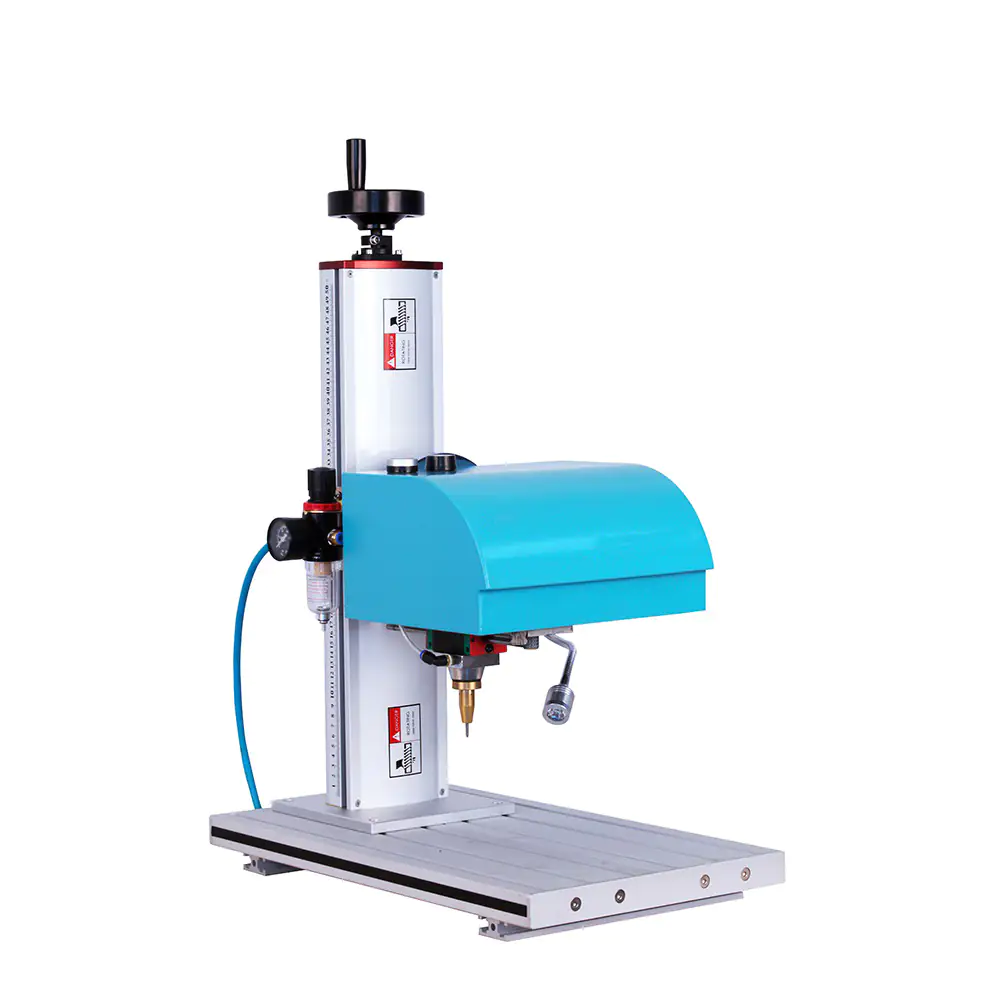

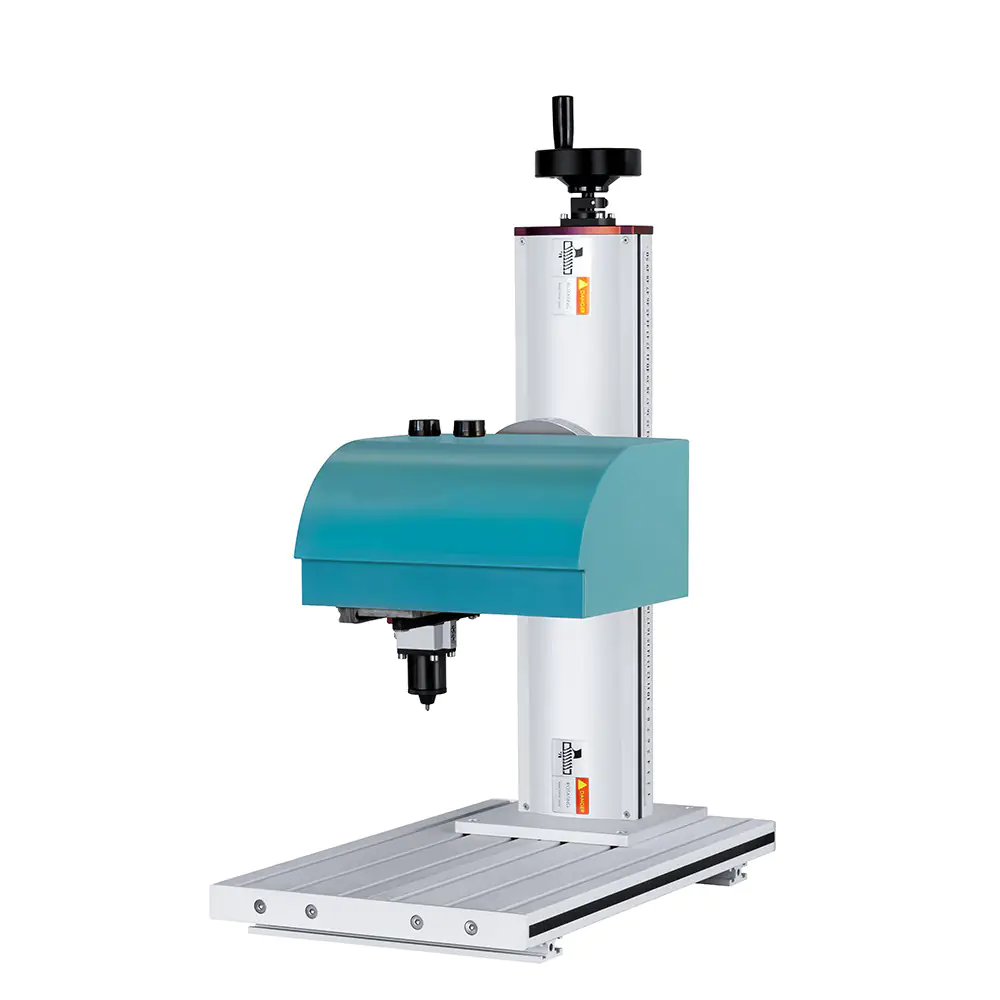

Ударно-точечный пневатический маркер SUDA HQ

Цена от 280000 руб.

Артикул: 294471
Поделиться
Краткое описание

Ударные пневматические маркировочные станки с ЧПУ предназначены для быстрого, точного и долговечного нанесения информации на промышленную, сувенирную, рекламную продукцию ударным методом. Материалы маркировки — металл (сталь, алюминий, медь, бронза, латунь и т.д.), пластик, камень, текстолит и пр. Глубина маркировки до 1мм, в зависимости от настроек и материала.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

Пневматический маркиратор модели SUDA HQ –это первый выбор для производителей табличек. Данная модель принадлежит специальной серии интеллектуальных пневматических маркировочных машин, которые специально разработаны для печати на различных табличках (для нанесения бренда, модели,номера партии, технических параметров и т.д.). Программа управления за счет своей загруженной библиотеки шрифтов, линий позволяет производить проектирование надписей и изображений. За счет функции аналогового показа печатного эффекта, можно прямо на экране видеть печатный процесс в режиме тестовой обкатки (прорисовки) с перемещением иглы по области изделия, но без самих ударов иглы. За счет определения мест иглы с 5-ю направлениями можно удобно и быстро определить границы маркировки.

Изделия маркируемые с помощью иглоударного маркиратора серии SUDA:
• Трубы – металлические и полимерные
• Трубопроводная арматура (задвижки, клапаны, краны)
• Газовые баллоны
• Металлические конструкции
• Металлические резервуары
• В металлургии: слябы, слитки, прокат и проч. полупродукты
• Все виды транспорта: металлические узлы и детали
• Оружие
• И прочее.

Расходными материалами являются иглы, возвратные пружины, ударные модули.



Основные комплектующие:

Панель управления  HBS(Китай)
Подъемный кронштейн  HBS(Китай)
Двигатель  SANYO(Япония)
Концевой выключатель Omron(Япония)
Ножной переключатель Китай
Электроника  SMC( Япония)
Направляющие  HIWIN( Тайвань)
Контроллер  HBS-TX7(Китай)
Защитный экран  HBS(китай)
Кабель 19-жильный кабель (2 метра)










Модель SUDA HQS
Область маркировки 150мм x 100мм
Глубина маркировки 0.02-1мм (в зависимости от материала)
Скорость маркировки 1500-2000 мм/мин
Точность повторения 0.05мм
Поддерживаемые форматы AI, BMP, DXF, DXP, LAS
Система охлаждения Воздушная
Потребление воздуха 3 л/с
Потребление электроэнергии ≤150Вт
Источник питания AC220В±10% 50Гц
Размеры (с упаковкой) 750мм x 530мм x 390мм
Вес (нетто) 64кг (головка: 58кг,
контроллер: 6кг)

Вес (брутто)

68кг
Дополнительные опции:
Область маркировки 150мм x 150мм,
200мм х 200мм
Контроллер all-in-one (не нужен внешний компьютер)
Поворотная ось Обеспечивает маркировку цилиндрических деталей





  • Маркиратор SUDA HQS
  • Инструкция ПО
  • Руководство эксплуатации
  • Соединительные провода и кабели
