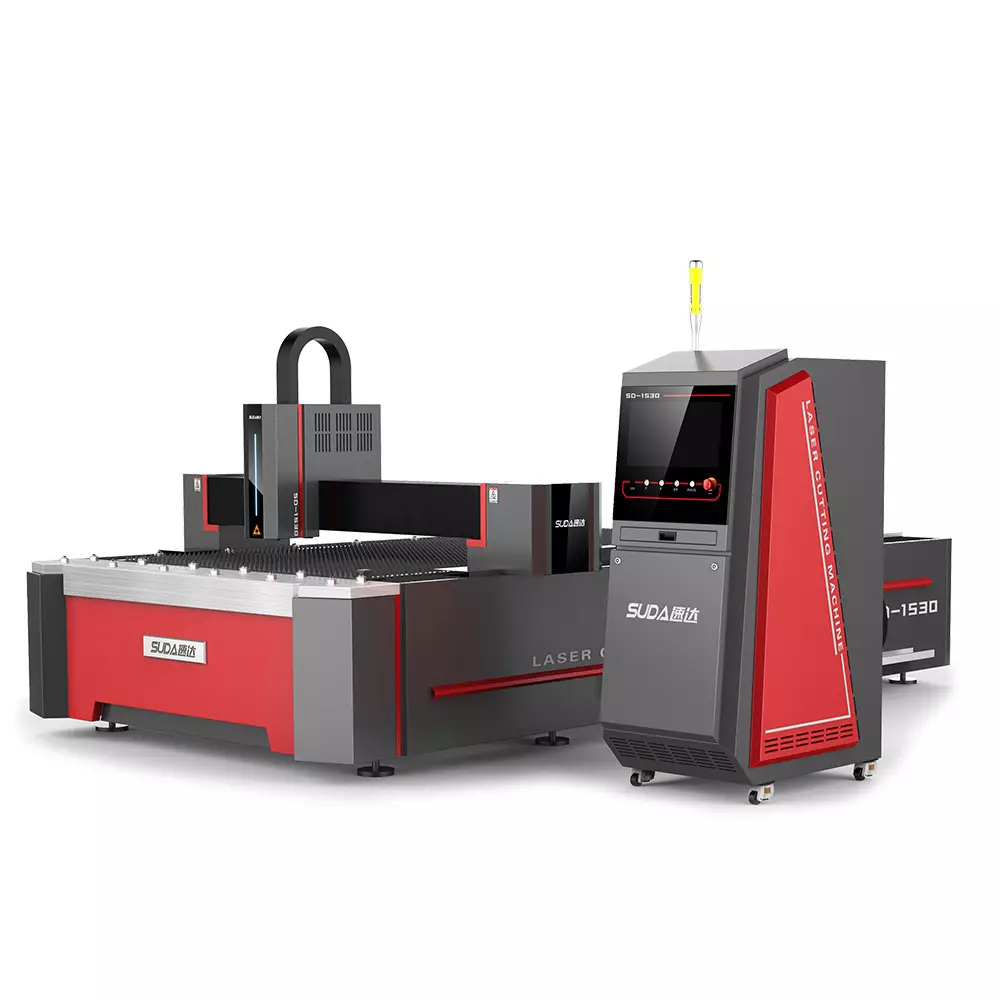

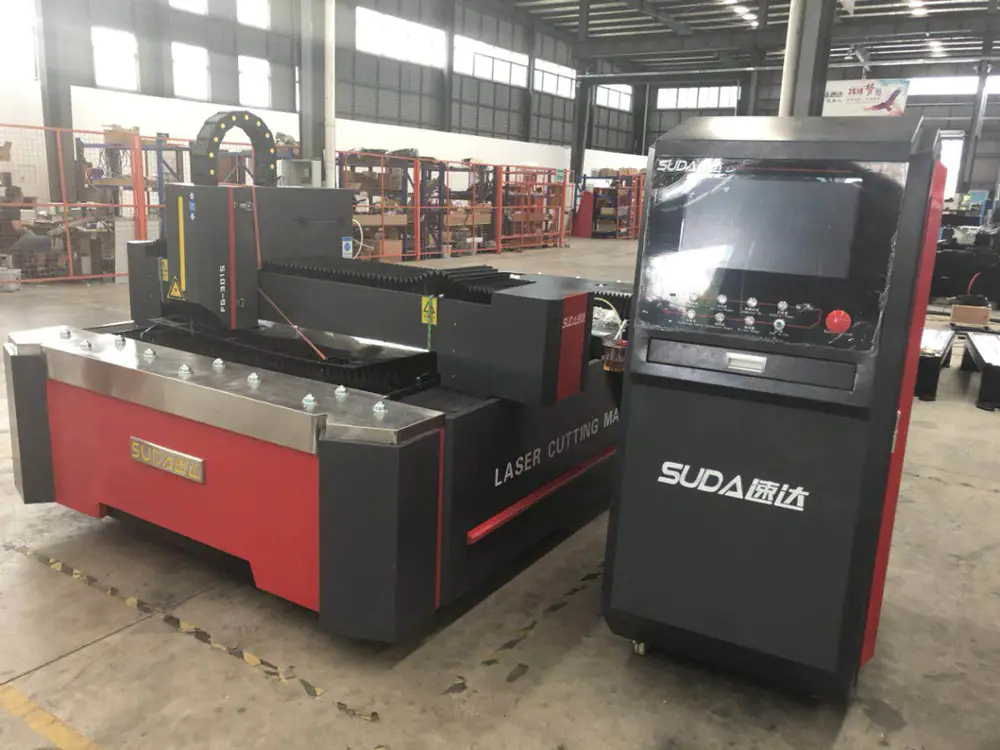

Станок для лазерной резки металла Suda серии FG (heavy)

от 2400000 руб.

Артикул: 34234222
Краткое описание

Завод Suda (Tongxing technology development CO.) , основан в 1992 году и является одним из крупнейших заводов в КНР по производству станков с ЧПУ. На сегодняшний день компания владеет тремя производственными базами и одной национальной лабораторией, общей площадью 80 000 .

Данная компания имеет огромные производственные мощности и выпускает порядка 400 единиц техники в месяц. Станки компании SUDA хорошо зарекомендовали себя на Российском рынке и имеют хорошее соотношение цена/качество.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

Лазерные станки для резки металла не требуют постоянного обслуживания, лазер находится в закрытом корпусе, который исключает попадание загрязнений. Также отсутствует необходимость в дорогих расходных материалах. Волоконные лазеры являются самыми надежными среди всех имеющихся типов и обладают настолько большим ресурсом работы, что он не может быть выработан в рамках десятилетия. Выходное излучение волоконного лазера отличается очень высоким качеством и стабильностью параметров луча. Кроме всего перечисленного, установленный на станке лазер может использоваться при резке высокоотражающих материалов, таких как латунь, алюминий, медь, оцинкованная и нержавеющая сталь, а также позволяет осуществлять не только резку, но и гравировку металла. Передача излучения осуществляется посредством волоконно-оптического тракта, исключающего зеркальные передающие элементы. Таким образом, необходимые расходные материалы сведены к минимуму. Используемая волоконная система характеризуется исключительной надежностью, а срок ее службы сопоставим со сроком службы самого лазера.

Главные отличия Suda FG от серии FC:

ПараметрСерия FCСерия FG
Общий вес станка2800 кг3500 кг (улучшенный/утяжеленный дизайн)
Макс скорость передвижения
по осям
80 м/мин128 м/мин
СерводвигателиSCHNEIDER (Франция)
ось X: 1х1000 Вт
ось Y: 2х1000 Вт
ось Z: 1х400 Вт
SCHNEIDER (Франция)
ось X: 1х1500 Вт
ось Y: 2х2000 вт
ось Z: 1х400 Вт

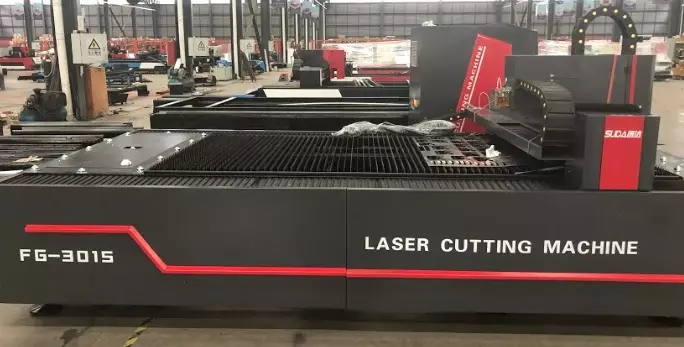

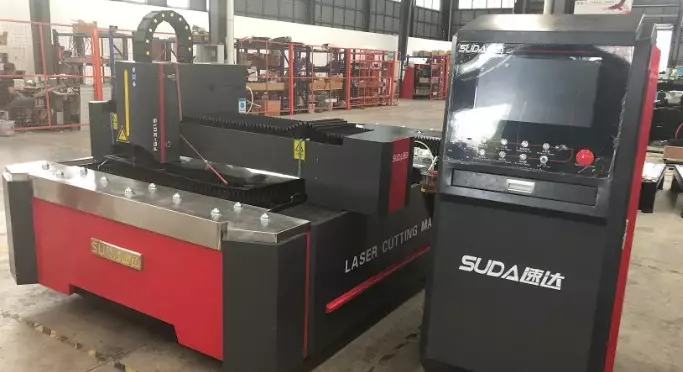

                  2019 04 04 16 52 53 - Станок для лазерной резки металла Suda серии FG (heavy)                    2019 04 04 16 53 16 - Станок для лазерной резки металла Suda серии FG (heavy)



Данные станки для лазерной резки металла Suda серии FG, широко используются в обработке листового металла, производстве рекламной продукции, оборудования, осветительного оборудования, строительных элементов, деталей машин и в других отраслях промышленности.



Преимущества станка SUDA серии FG:

  • Закаленная станина станка, собрана с высокой точностью, так же производится обработка обжигом, после чего обеспечивается надежная и стабильная работа станка.
  • Японские шарико-винтовые передачи THK и высокоточные линейные направляющие THK.
  • Серводвигатель SCHNEIDER (Франция) , сила крутящего момента сильнее, скорость работы более высокая и стабильная
  • Система автоматического удаления дыма.
  • Профессиональная система управления ЧПУ.
  • Совместимость с разнообразным программным обеспечением, можно спроектировать все виды графики, или резки.
  • С функцией интеллектуальной резки отходов материала становится меньше.
  • Доступ к системе ЧПУ через интернет делает управление удобным, а так же есть функция  удаленного мониторинга.
  • Станок способен на автоматическую регулировку высоты. Поддержание постоянного фокусного расстояния для стабильного качества резки.



Особенности узлов данной модели станка:

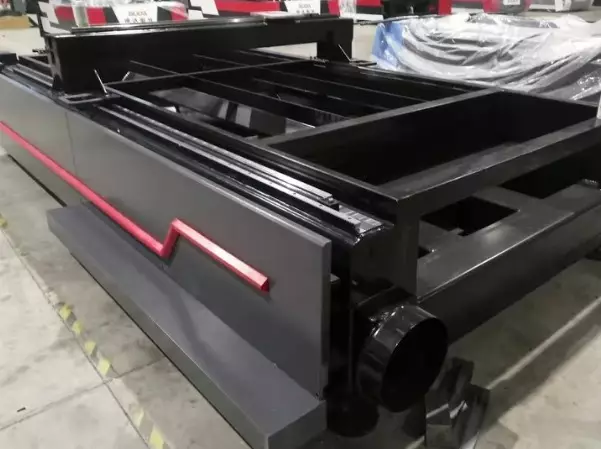

2019 04 04 16 42 03 1 - Станок для лазерной резки металла Suda серии FG (heavy)

Цельносварная станина повышенной жёсткости, для достижения более высокой жесткости, стабильности, и ударопрочности. Вибрация не передается на станину, станок работает стабильнее и быстрее.

станок лазерной резкиКачественные Японские швп «THK» обеспечивают:
  • минимизация потерь на трение.
  • высокий коэффициент нагрузочной способности.
  • отсутствие шума и плавный ход.
  • Долгий срок работы.
станок RAycusОдин из лучших лазерных источников «RAYCUS LASER» идет в стандартной комплектации со станком (опционально можно установить источник IPG). Также в комплекте идет чиллер CW 6200.
2019 04 04 16 47 45 - Станок для лазерной резки металла Suda серии FG (heavy)Защитные кожухи, защищают важные элементы станка от пыли и грязи.

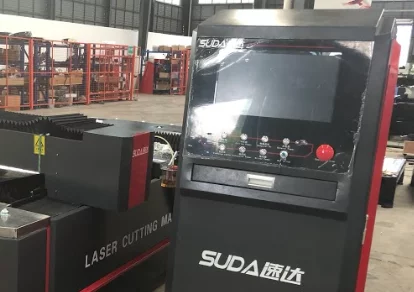

2019 04 04 16 48 59 - Станок для лазерной резки металла Suda серии FG (heavy)Интуитивно понятная панель управления. С установленным windows 7/8. На панели так же расположены самые необходимые переключатели управления станком.
CypCutСистема управления Cyp Cut cnc отлично зарекомендовавшая себя на мировом рынке.
234234 - Станок для лазерной резки металла Suda серии FG (heavy)Вытяжной вентилятор.Помогает перемещать пыль и дым в течении процесса резки наружу и сохранять станок в чистоте, увеличивая тем самым срок его службы.

Особенности лазерного источника RAYCUSLASER:

raycus laser Bez nazvaniya - Станок для лазерной резки металла Suda серии FG (heavy)

  • Малозатратный (Рентабельный): Волоконные лазеры с высоким коэффициентом электрооптического преобразования, причем коэффициент фотоэлектрического преобразования в 15 раз выше, чем у традиционного лазера; высокий коэффициент электрооптического преобразования уменьшает потребляемую мощность.
  • Идеальное качество кромок резания: аналогичный волоконный лазерный генератор может быть использован для сварки, резки и сверления.
  • Минимум расходных деталей: нет необходимости в замене ламп или трубок.
  • Высокая стабильность: Система волоконного лазера принимает определенную конструкцию для создания резонансной полости в оптическом волокне, чтобы обеспечить производство высокомощного лазера, между тем, уменьшение объема лазерного генератора улучшает качество луча и распространение луча в волокне, кроме того световой путь не подвергается соприкосновению с воздухом во избежание загрязнения оптического пути и имеет долгосрочную устойчивость. Таким образом, установка лазерной резки можно содержать в более жестких промышленных условиях, а также она имеет длительный срок эксплуатации.

Серводвигатели SCHNEIDER (Франция) :

servoprivod lexium schneider electric 416x220 - Станок для лазерной резки металла Suda серии FG (heavy)

Ориентация на совершенство характеристик Семейство французских сервоприводов SCHNEIDER. Данные серводвигатели представляет собой оптимальное сочетание функциональных возможностей, производительности и стоимости и по сути являются лучшим решением для станка.



Режущая голова RayTools, модель BT240:

Cloudray Raytools BT210 0 800w Fiber Laser - Станок для лазерной резки металла Suda серии FG (heavy)

Серия лазерных резаков BT240 производства компании RAYTOOLS AG предназначена для промышленных волоконных лазеров средней мощности. Головки имеют различные разъемы подключения оптоволокна, подходящие для разных конфигураций станков.

Использование регулировок оптики и наличие цифрового датчика высоты позволяют более эффективно производить резку. Встроенная система двойного водяного охлаждения обеспечивает стабильную работу лазерной головки.

Видео станка в работе:

Дополнительные опции:

  • Кабинетная защита зоны реза,
  • Лазерный источник IPG,

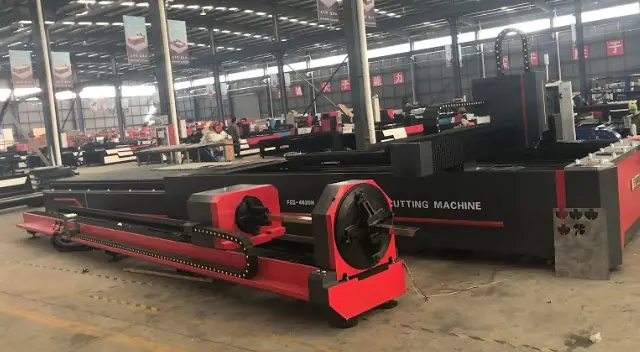

  • Установка резки труб,
  • Другие возможные опции уточняйте у менеджера.



Купить станок для лазерной резки металла Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.



Заказать звонок

Основные технические характеристики:

  • Рабочее поле: 13×25 / 13×30 / 15×30 / 15×40 / 15×60
  • Мощность лазера: 300 / 500 / 700 / 1000 / 2000 /3000 Вт
  • Лазерный источник: Raycus / IPG (опционально)
  • Длина волны:  1080 нм
  • Режущая голова RayTools, модель BT240
  • Серводвигатели SCHNEIDER (Франция)
  • Программное обеспечение CYPCUT
  • Точность позиционирования: ± 0,03 мм
  • Минимальный размер резки: 0,1 мм
  • Толщина резки: Зависит от мощности источника
  • Позиционирования: Указательный лазер (Красная точка)
  • Охлаждение: Водяное (s&a cw6100 входит в комплект)
  • Редуктора (NIDEC-SHIMPO Япония)
  • Ресурс лазера: До 100 000 часов
  • Электропитание 380 В / 50 Гц
  • Общий вес станка 3500 кг
  • Гарантия 12 месяцев на станок и 24 месяца на источник.



  1. Станок портального типа;
  2. Лазерный источник Raycus (1 комп.);
  3. Режущая головка Raytools (1 шт.);
  4. Компьютер интегрированный в шкаф управления (1 комп.);
  5. Чиллер  (1шт.);
  6. Вентилятор для дымоудаления (1шт.);
  7. Стабилизатор напряжения (1 шт.);
  8. Комплект ЗИП (стартовый).
