Цена по запросу
Артикул: 333122548
Положить в корзинуКраткое описание
Высокопроизводительные станки серии VF специально предназначены для высокоскоростной и высокоэффективной обработки. Усовершенствованная конструкция с усиленной станиной (FEM анализ). Станки серия VF имеют превосходные режущие характеристики специально для самых высоких требований обработки. Колонна с увеличенной шириной основания и массивная конструкция станины обеспечивают высокую жесткость при быстрых перемещениях. Встроенный контур охлаждения двигателя шпинделя (VF1100 и VF1300). Система масляного охлаждения ШВП на станках VF1100, VF1300 и VF1500 (опция). Оптические линейки по осям X/Y/Z (опция).
- Описание
- Характеристики
- Комплектация
Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире. Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.
Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.

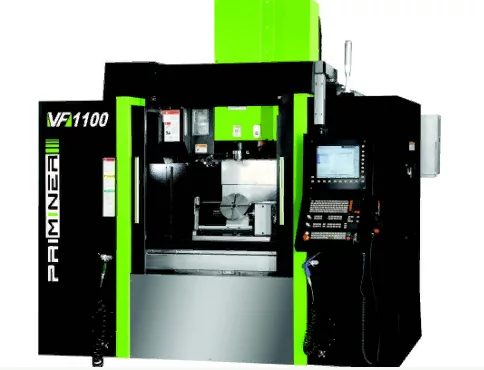

Модели VF900 · 1100 · 1300 · 1500:
- Высокопроизводительные станки серии VF специально предназначены для высокоскоростной и высокоэффективной обработки.
- Усовершенствованная конструкция с усиленной станиной (FEM анализ). Станки серия VF имеют превосходные режущие характеристики специально для самых высоких требованийобработки.

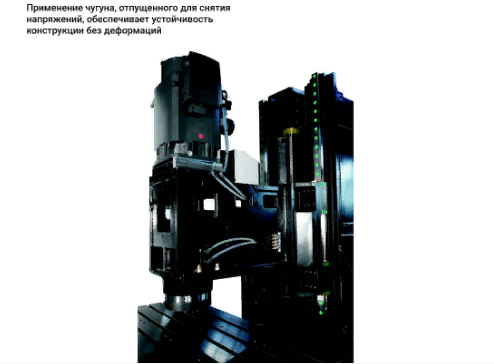

- Колонна с увеличенной шириной основания и массивная конструкция станины обеспечивают высокую жесткость при быстрых перемещениях.
- Встроенный контур охлаждения двигателя шпинделя (VF1100 и VF1300).
- Система масляного охлаждения ШВП на станках VF1100, VF1300 и VF1500 (опция).
- Оптические линейки по осям X/Y/Z (опция)
Опции:
- Мотор-шпиндель 20000 об/мин, HSK A63
- Система подачи СОЖ через шпиндель
- Масляное охлаждение ШВП
- Отделитель масла от СОЖ
- Оптические линейки
- Повортный стол (4 ось)

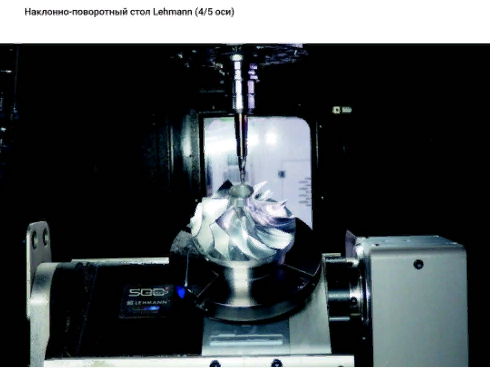

- Наклонно-поворотный стол (4/5 ось)
- Датчик настройки и привязки заготовки
- Датчик инструмента
Основные технические характеристики:
| Стол: | VF900 | VF1100 | VF1300 | VF1500 |
| Размер стола | 1060 x 600 мм | 1300 x 600 мм | 1500 x 650 мм | 1700 x 700 мм |
| Т-образный паз (ширина х кол-во х расстояние) | 18 x 5 x 100 мм | 18 x 5 x 100 мм | 18 x 5 x 100 мм | 18 x 6 x 100 мм |
| Макс. нагрузка | 800 кг | 1000 кг | 1200 кг | 1500 кг |
| Перемещение: | ||||
|---|---|---|---|---|
| Перемещение по осям X/Y/Z | 900 / 600 / 600 | 1100 / 650 / 600 | 1300 / 650 / 600 | 1500/760/700 |
| Расстояние от торца шпинделя до поверхности стола | 150 — 750 мм | 150 — 750 мм | 150 — 750 мм | 130 — 830 мм |
| Расстояние от оси шпинделя до колонны | 652 мм | 697 мм | 652 мм | 802 мм |
| Шпиндель: | ||||
| Конус шпинделя | HSK40 / BBT40 / CAT 40 | SK40 / BBT40 / CAT 40 | SK40 / BBT40 / CAT 40 | SK40 / BBT40 / CAT 40 |
| Мощность двигателя | 9 / 22 Siemens,11 / 18.5 Fanuc | 20 / 53 Siemens, 15 / 30 Fanuc | 20 / 53 Siemens, 15 / 30 Fanuc | 20 / 53 Siemens, 15 / 30 Fanuc |
| Частота вращения шпинделя | 12000 об/мин | 15000 Siemens, 12000 Fanuc об/мин | 15000 Siemens, 12000 Fanuc об/мин | 15000 Siemens, 12000 Fanuc об/мин |
| Шпиндель (опция 1) | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин |
| Мощность/крутящий момент двигателя | 20/24 кВт, 35/42 Нм | 20/24 кВт, 35/42 Нм | 20/24 кВт, 35/42 Нм | 20/24 кВт, 35/42 Нм |
| Шпиндель (опция 2) | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | |
| Мощность/крутящий момент двигателя | 25/28 кВт, 87/105 Нм | 25/28 кВт, 87/105 Нм | 25/28 кВт, 87/105 Нм | |
| Подача: | ||||
| Быстрая подача по осям X/Y/Z | 36 м/мин | 36 м/мин | 36 м/мин | 24 м/мин |
| Скорость резания | 1-12000 мм/мин | |||
| Система смены инструментов: | ||||
| Кол-во инструментов | 24 шт | |||
| Макс. длина инструмента | 300 мм | |||
| Макс. диаметр инструмента | Ø78 / Ø125 мм | |||
| Макс. вес инструмента | 8 кг | |||
| Точность (VDI 3441, полное перемещение): | ||||
| Точность позиционирования (без оптических линеек) | 0,010 мм | 0,010 мм | 0,012 мм | 0,012 мм |
| Повторяемость (без оптических линеек) | 0,006 мм | 0,006 мм | 0,008 мм | 0,008 мм |
| Точность позиционирования (с оптическими линейками) | 0,006 мм | 0,006 мм | 0,008 мм | 0,008 мм |
| Повторяемость (с оптическими линейками) | 0,004 мм | 0,004 мм | 0,006 мм | 0,006 мм |
| Размеры и вес: | ||||
| Размеры | 3850x2335x3000 мм | 3850x3093x3150 мм | 4025x3693x3250 мм | 5180×2365×3170 мм |
| Вес | 6500 кг | 7500 кг | 8000 кг | 10000 кг |
Купить высокопроизводительные обрабатывающие центры PRIMINER VF900 · 1100 · 1300 · 1500 Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
| Стол: | VF900 | VF1100 | VF1300 | VF1500 |
| Размер стола | 1060 x 600 мм | 1300 x 600 мм | 1500 x 650 мм | 1700 x 700 мм |
| Т-образный паз (ширина х кол-во х расстояние) | 18 x 5 x 100 мм | 18 x 5 x 100 мм | 18 x 5 x 100 мм | 18 x 6 x 100 мм |
| Макс. нагрузка | 800 кг | 1000 кг | 1200 кг | 1500 кг |
| Перемещение: | ||||
|---|---|---|---|---|
| Перемещение по осям X/Y/Z | 900 / 600 / 600 | 1100 / 650 / 600 | 1300 / 650 / 600 | 1500/760/700 |
| Расстояние от торца шпинделя до поверхности стола | 150 — 750 мм | 150 — 750 мм | 150 — 750 мм | 130 — 830 мм |
| Расстояние от оси шпинделя до колонны | 652 мм | 697 мм | 652 мм | 802 мм |
| Шпиндель: | ||||
| Конус шпинделя | HSK40 / BBT40 / CAT 40 | SK40 / BBT40 / CAT 40 | SK40 / BBT40 / CAT 40 | SK40 / BBT40 / CAT 40 |
| Мощность двигателя | 9 / 22 Siemens,11 / 18.5 Fanuc | 20 / 53 Siemens, 15 / 30 Fanuc | 20 / 53 Siemens, 15 / 30 Fanuc | 20 / 53 Siemens, 15 / 30 Fanuc |
| Частота вращения шпинделя | 12000 об/мин | 15000 Siemens, 12000 Fanuc об/мин | 15000 Siemens, 12000 Fanuc об/мин | 15000 Siemens, 12000 Fanuc об/мин |
| Шпиндель (опция 1) | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин |
| Мощность/крутящий момент двигателя | 20/24 кВт, 35/42 Нм | 20/24 кВт, 35/42 Нм | 20/24 кВт, 35/42 Нм | 20/24 кВт, 35/42 Нм |
| Шпиндель (опция 2) | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | HSK A63, 20000 об/мин | |
| Мощность/крутящий момент двигателя | 25/28 кВт, 87/105 Нм | 25/28 кВт, 87/105 Нм | 25/28 кВт, 87/105 Нм | |
| Подача: | ||||
| Быстрая подача по осям X/Y/Z | 36 м/мин | 36 м/мин | 36 м/мин | 24 м/мин |
| Скорость резания | 1-12000 мм/мин | |||
| Система смены инструментов: | ||||
| Кол-во инструментов | 24 шт | |||
| Макс. длина инструмента | 300 мм | |||
| Макс. диаметр инструмента | Ø78 / Ø125 мм | |||
| Макс. вес инструмента | 8 кг | |||
| Точность (VDI 3441, полное перемещение): | ||||
| Точность позиционирования (без оптических линеек) | 0,010 мм | 0,010 мм | 0,012 мм | 0,012 мм |
| Повторяемость (без оптических линеек) | 0,006 мм | 0,006 мм | 0,008 мм | 0,008 мм |
| Точность позиционирования (с оптическими линейками) | 0,006 мм | 0,006 мм | 0,008 мм | 0,008 мм |
| Повторяемость (с оптическими линейками) | 0,004 мм | 0,004 мм | 0,006 мм | 0,006 мм |
| Размеры и вес: | ||||
| Размеры | 3850x2335x3000 мм | 3850x3093x3150 мм | 4025x3693x3250 мм | 5180×2365×3170 мм |
| Вес | 6500 кг | 7500 кг | 8000 кг | 10000 кг |
Базовая комплектация:
- Полностью закрытый кожух для защиты от брызг
- Мотор-шпиндель 24000 об/мин, HSK A63
- Система смены инструментов цепного типа, 60 позиций

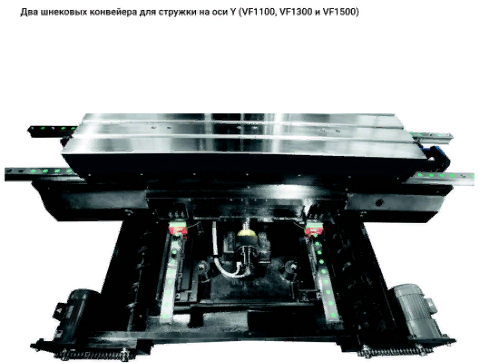

- Конвейер для стружки (два шнековых и один цепной)
- Шкаф электрооборудования с системоq кондиционирования
- Система охлаждения шпинделя для повышения точности
- Оптические линейки
- Воздушно-масляная смазка подшипников шпинделя
- Жесткое резьбонарезание
- Ethernet, карта CF, интерфейс USB
- Автоматическая система смазки

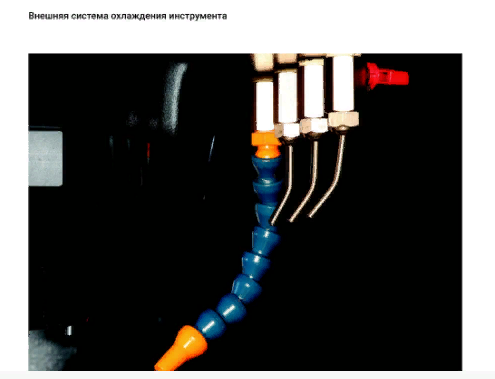

- Система подачи СОЖ
- Обдув воздухом во время обработки
- Светодиодное рабочее освещение
- Сигнальная лампа
- Портативный маховичек
- Ящик с инструментами
- Регулировочные болты и блоки
- Пистолет для подачи СОЖ
- Пистолет для обдува воздухом
- Руководство по эксплуатации
