Станок для изготовления и усиления вырубной ручки пакета ZQ-2

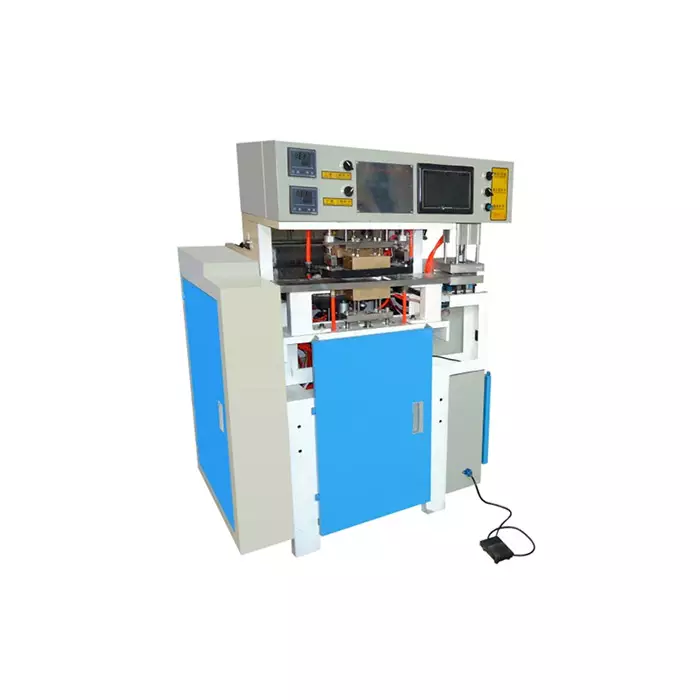

Станок для изготовления и усиления вырубной ручки пакета ZQ-2 – это полуавтоматическая программируемая электропневматическая машина, предназначенная для участия на финальной стадии в общем цикле изготовления пластиковых пакетов, используемых, в основном, для упаковки одежды, сувениров и иных небольших потребительских промтоваров. Непосредственная задача изделия в том, чтобы точно и быстро вырезать в подаваемом оператором пакете овальные ручки и укрепить их с помощью наращённых внутри накладок.

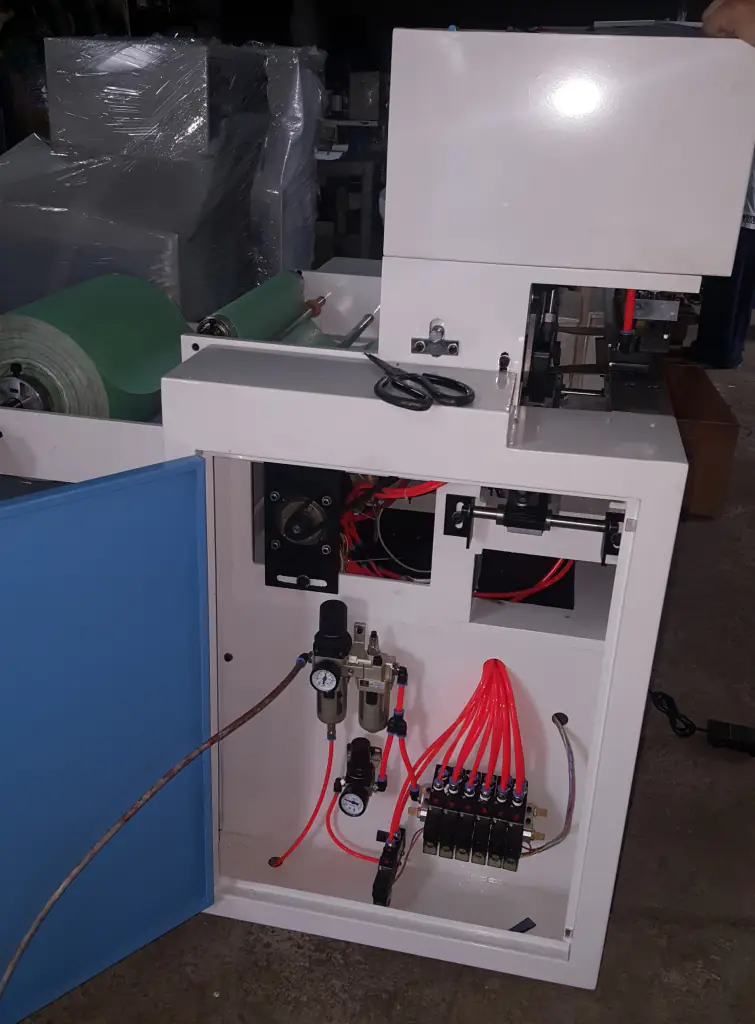

Машина для вырубки и усиления ручки пакета ZQ-2 и ZQ-1 – это машины с одинаковым принципом действия (одна серия). Есть некоторые конструктивные особенности – например, у версии ZQ-1 есть в операционной зоне для удобства широкий стол из нержавеющей стали. Типовая модель обслуживается одним оператором, который вручную подает пакеты в операционную зону поштучно. С тыльной стороны операционной зоны вальцовой парой втягивается рулонный материал (пластиковая пленка), который нарезается на небольшие фрагменты – из них ручкам будут сделаны подкладки. Оператор подает пакет в первую позицию обработки, где в теле пакета вырезаются ручки – это делается вертикальным прессом с матричными ножами. Здесь же предварительно внутрь пакета в местах вырубки ручек вставляются две подкладки. После этого, также вручную, оператор перемещает пакет во вторую позицию зоны обработки, где ручки прочно скрепляются с подкладками (также задействуется вертикальный пресс).

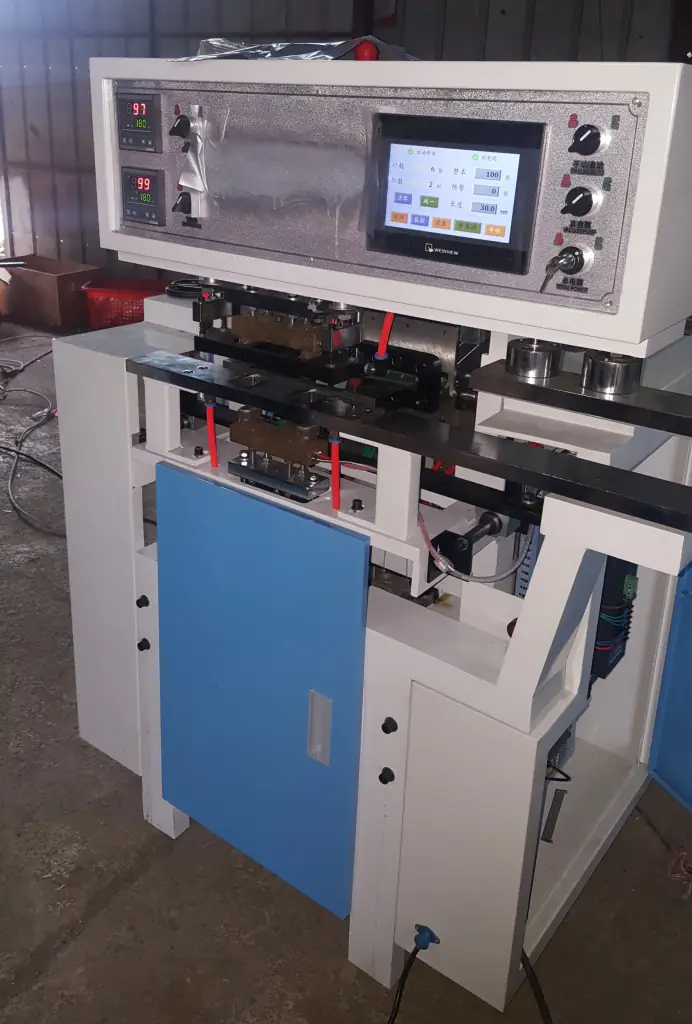

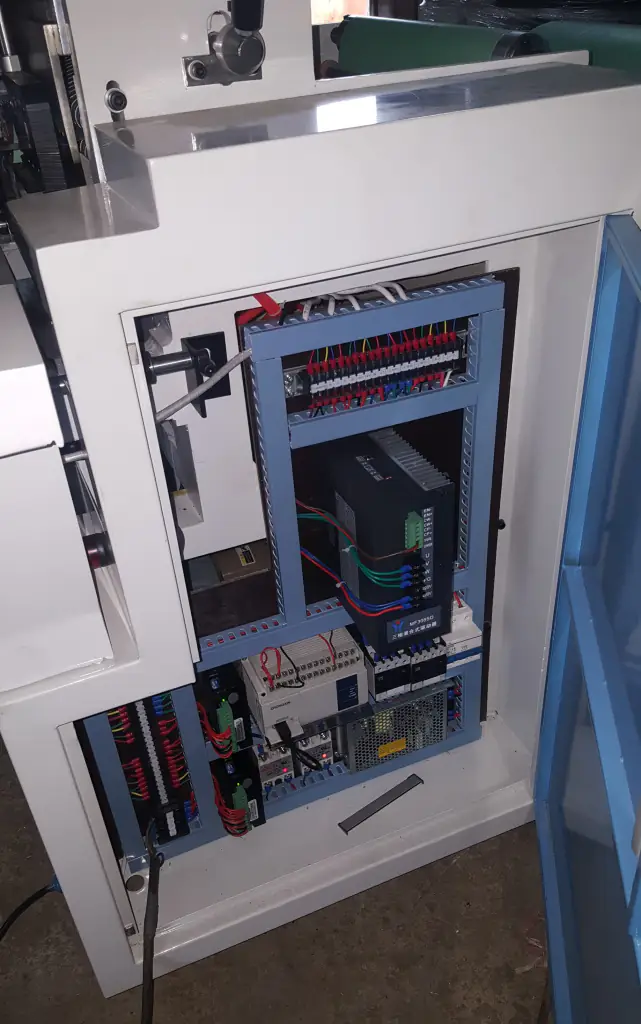

Оборудование для вырезания и укрепления ручек пакета ZQ-2 оснащается собственным программируемым логическим контроллером, а также тайваньским операционным экраном Weinview с цветным интерфейсом «человек-машина». Для пуска единичного цикла действия оператора упрощены, так как предусмотрена ножная педаль замыкания контактов.
