Цена по запросу
Артикул: 433233453
Положить в корзинуКраткое описание
Наклонно-поворотный стол со скошенными углами Ø500/400 мм. Максимальный диаметр устанавливаемой детали Ø700 мм. Наклонно-поворотный стол имеет две точки опоры. Два привода и две ШВП по оси Y обеспечивает наилучшие динамические характеристики. Компактная конструкция с минимальными габаритами
- Описание
- Характеристики
- Комплектация
Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире. Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.
Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.

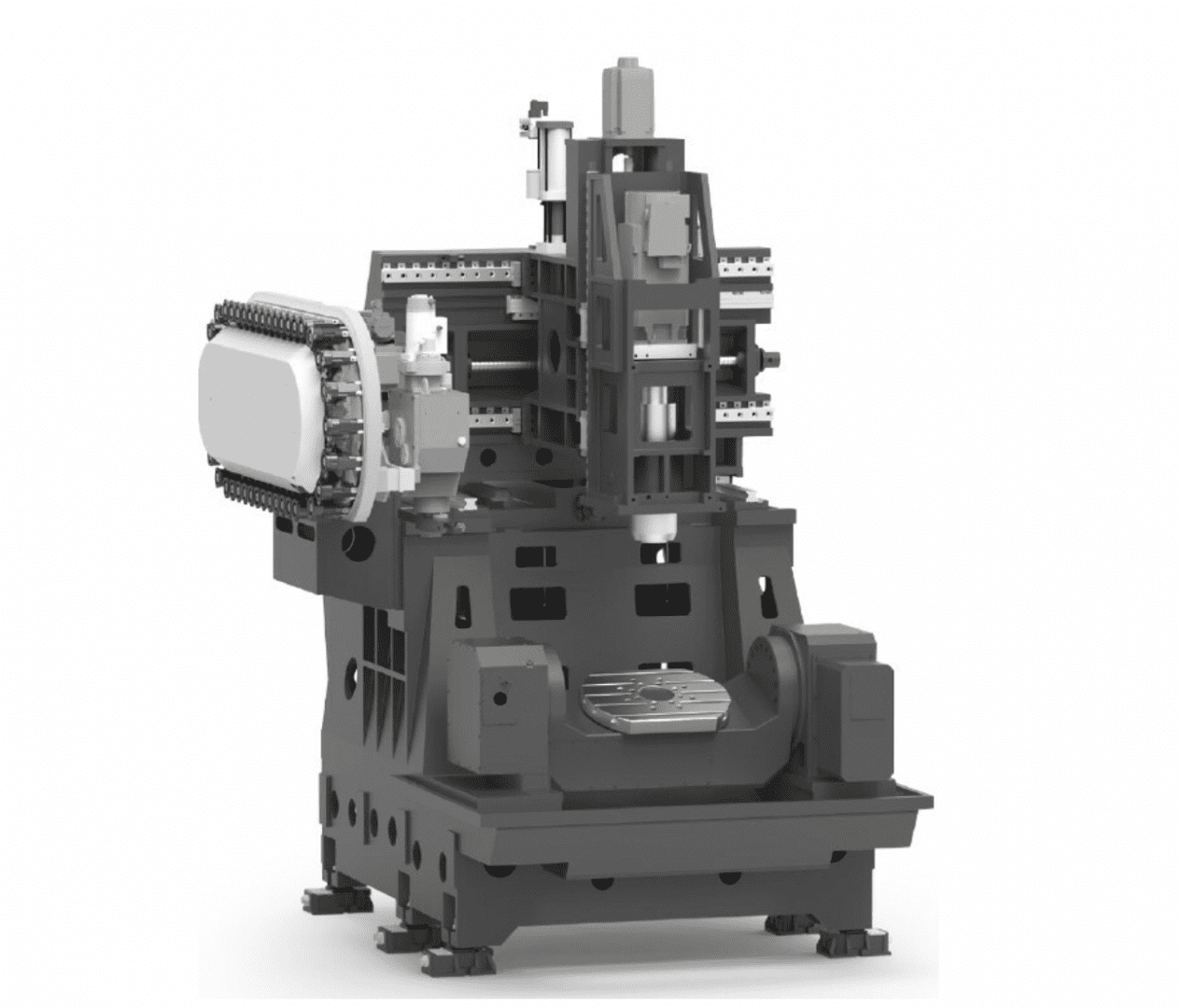

- Портальная конструкция. Оси X/Y/Z расположены над рабочей зоной станка и защищены защитными кожухами
- Наклонно-поворотный стол со скошенными углами Ø500/400 мм. Наклонно-поворотный стол имеет две точки опоры.
- Два привода и две ШВП по оси Y обеспечивает наилучшие динамические характеристики
- Компактная конструкция с минимальными габаритами
Основные технические характеристики:
- Т-образный паз (ширина х кол-во): 14 x 8 мм
- Макс. нагрузка: 255 мм
Перемещение:
- Перемещение по осям X/Y/Z: 700 / 550 / 500
- Перемещение по осям A +30° / -120°
- Перемещения по оси C 360°
- Расстояние от торца шпинделя до поверхности стола 120 — 620 мм
- Макс. диаметр устанавливаемой детали Ø700 мм
Шпиндель:
- Конус шпинделя BBT40/SK40/CAT40
- Мощность двигателя 9/22 кВт
- Крутящий момент 63/135 Нм
- Частота вращения шпинделя 12000 об/мин
- Быстрая подача по осям X/Y/Z 48 м/мин
- Частота вращения осей A/C 50/60 об/мин
- Скорость резания 1-12000 мм/мин
- Кол-во инструментов 40 шт.
- Макс. длина инструмента 300 мм
- Макс. диаметр инструмента Ø80 / Ø125 мм
- Макс. вес инструмента 8 кг
- Точность позиционирования 0,008 мм (X/Y/Z, без оптических линеек) 0,006 мм (X/Y/Z, с оптическими линейками)
- Повторяемость 0,004 мм (X/Y/Z, без оптических линеек) 0,003 мм (X/Y/Z, с оптическими линейками)
- Размеры 3967 × 4965× 3050мм
- Вес 7000 кг

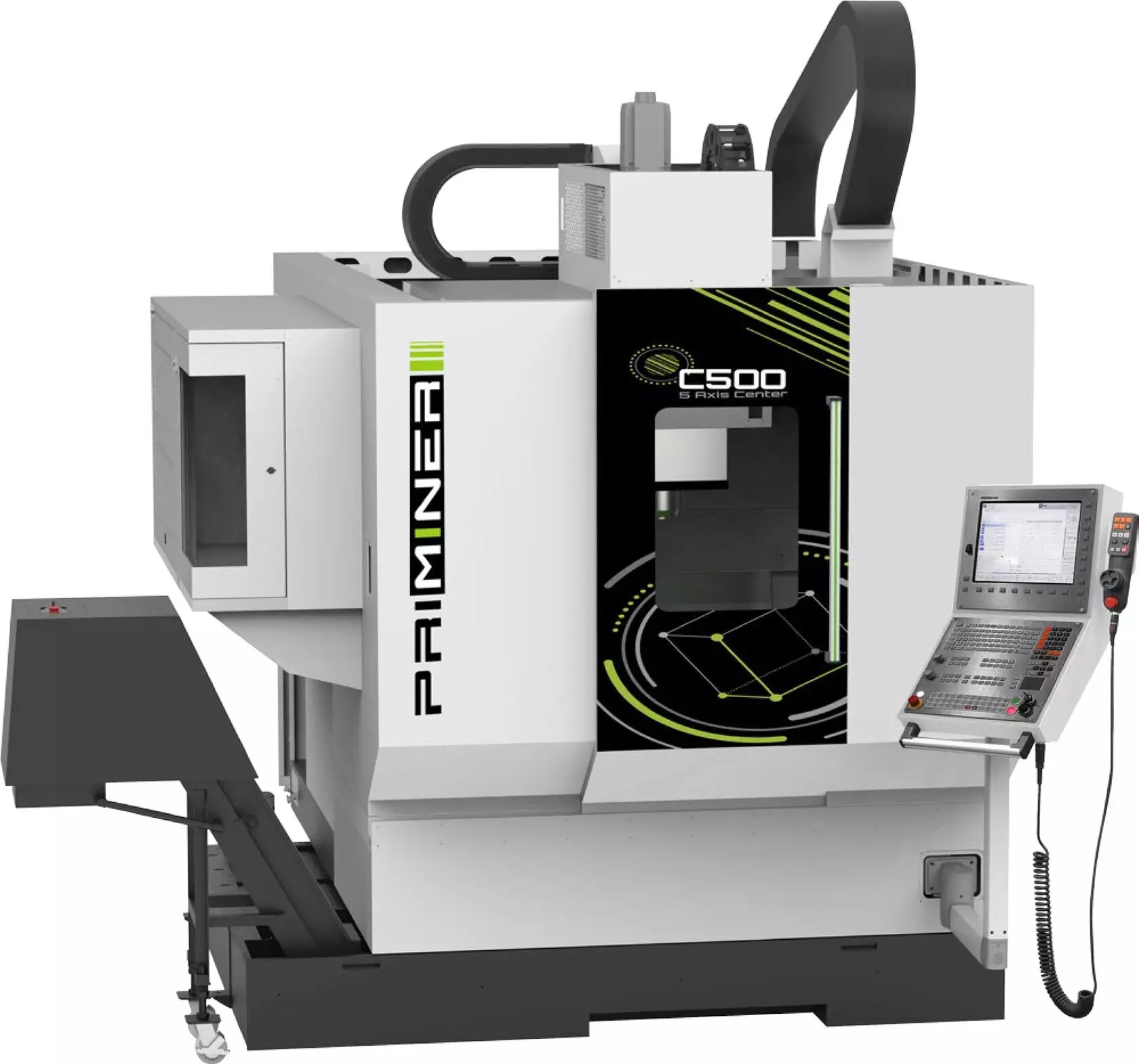

Купить пятиосевой обрабатывающий центр PRIMINER C500 Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
Стол:
- Размер стола: Ø500/400 мм
- Т-образный паз (ширина х кол-во): 14 x 8 мм
- Макс. нагрузка: 255 мм
Перемещение:
- Перемещение по осям X/Y/Z: 700 / 550 / 500
- Перемещение по осям A +30° / -120°
- Перемещения по оси C 360°
- Расстояние от торца шпинделя до поверхности стола 120 — 620 мм
- Макс. диаметр устанавливаемой детали Ø700 мм
Шпиндель:
- Конус шпинделя BBT40/SK40/CAT40
- Мощность двигателя 9/22 кВт
- Крутящий момент 63/135 Нм
- Частота вращения шпинделя 12000 об/мин
- Быстрая подача по осям X/Y/Z 48 м/мин
- Частота вращения осей A/C 50/60 об/мин
- Скорость резания 1-12000 мм/мин
- Кол-во инструментов 40 шт.
- Макс. длина инструмента 300 мм
- Макс. диаметр инструмента Ø80 / Ø125 мм
- Макс. вес инструмента 8 кг
- Точность позиционирования 0,008 мм (X/Y/Z, без оптических линеек) 0,006 мм (X/Y/Z, с оптическими линейками)
- Повторяемость 0,004 мм (X/Y/Z, без оптических линеек) 0,003 мм (X/Y/Z, с оптическими линейками)
- Размеры 3967 × 4965× 3050 мм
- Вес 7000 кг
- Полностью закрытое ограждение рабочей зоны
- Шпиндель с прямым приводом 12000 об/мин
- Система смены инструментов цепного типа (40 поз.)
- Стружечный ковейер скребкового типа
- Жесткое резьбонарезание
- Ethernet, карта CF, интерфейс USB
- Автоматическая система смазки
- Система подачи СОЖ
- Обдув воздухом во время обработки
- Светодиодное рабочее освещение
- Сигнальная лампа
- Портативный маховичек
- Ящик с инструментом
- Регулировочные болты и блоки
- Пистолет для подачи СОЖ
- Пистолет для обдува воздухом
- Руководство по эксплуатации
- Шпиндель с прямым приводом, 15000 об/мин
- Мотор-шпиндель, 20000 об/мин, HSK A63, 20/24 кВт (35/42 Нм)
- Оптические линейки на осях X/Y/Z
- Поворотный датчик (энкодер) на оси А/С
- Система подачи СОЖ через шпиндель
- Датчик настройки и привязки заготовки
- Датчик инструмента
- Уловитель масляного тумана
- Отделитель масла от СОЖ
