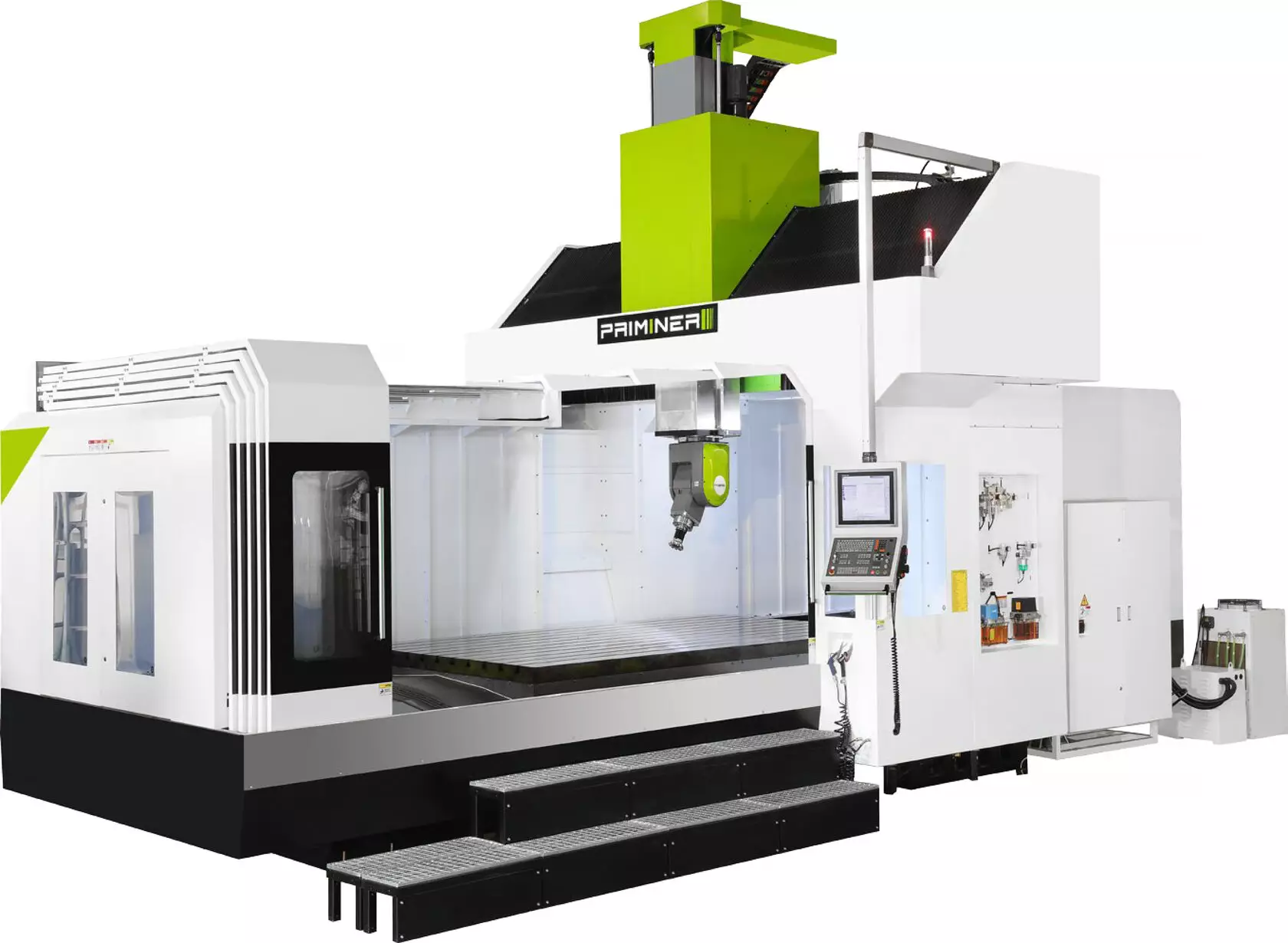

Пятиосевой обрабатывающий центр PRIMINER GT428-5X

Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире.  Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.

Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.

Модель GT428-5X:

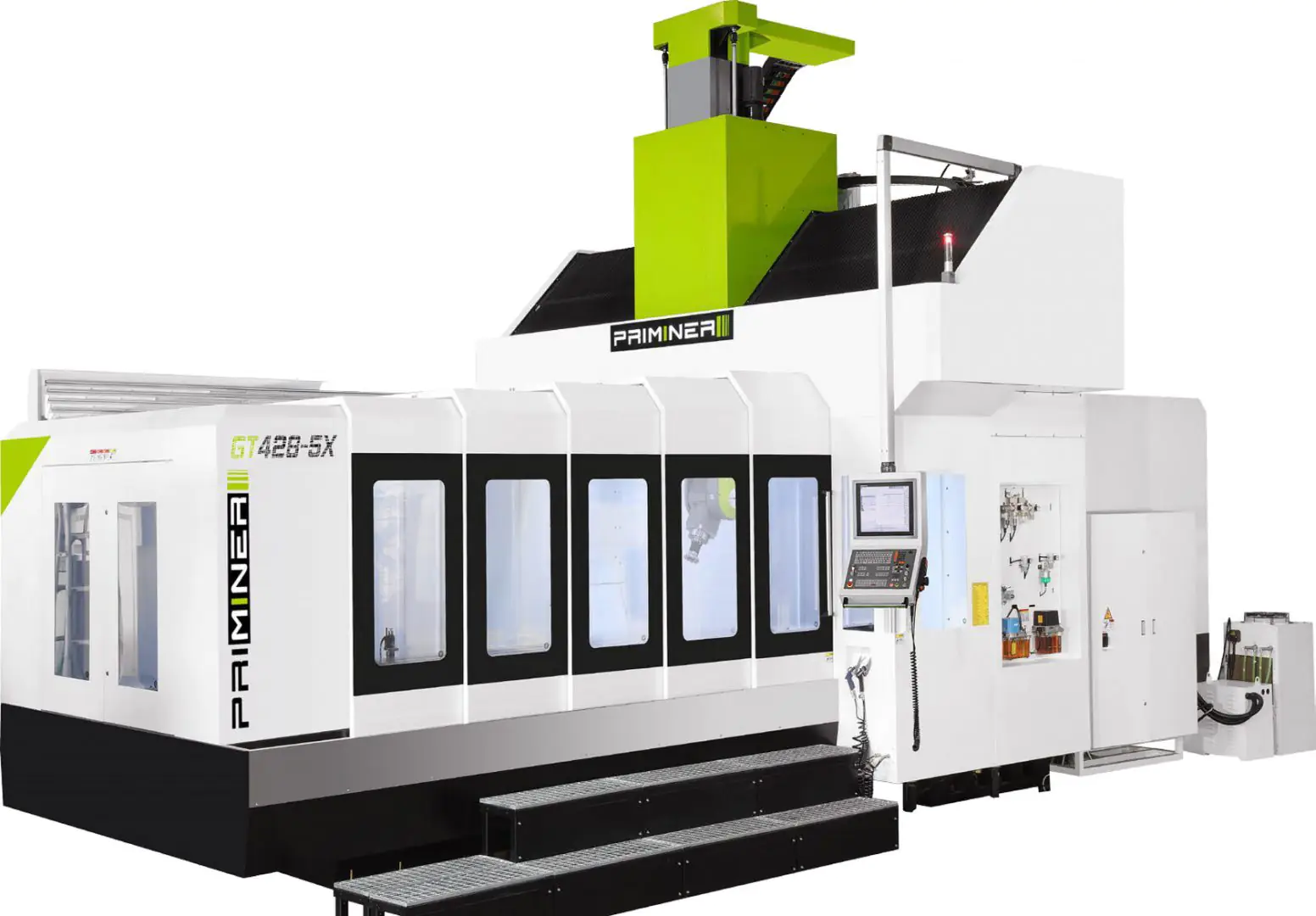

Модель GT428-5X — это обрабатывающий центр портального типа для 5-осевой обработки. Станок отлично подойдёт для аэрокосмической промышленности, машиностроении, для изготовления больших пресс-форм. Портальная конструкция обеспечивает высочайшую жёсткость и упрощает загрузку и снятие тяжелых и крупногабаритных обрабатываемых деталей. Шпиндельная бабка крепится к мосту (траверсе). Колонны станка выполнены с большим количеством внутренних рёбер жёсткости и устанавливается отдельно от станины! Колонны имеют увеличенную ширину основания и самих для обеспечения жесткости конструкции, что особенно актуально при тяжелых режимах резания.



Технические особенности:

Роликовые направляющие качения По осям X/Y/Z устанавливаются роликовые направляющие качения в паре с ШВП плюс двигатели переменного тока с цифровым управлением. Ширина направляющих 55 мм. 4 направляющих по оси Z и 2 электропривода обеспечивают высочайшую жесткость и точность обработки. 3 направляющих по оси Y. 3 направляющих по оси X.
	Рабочий стол и ось X Массивный рабочий стол станка 4000×2400 мм с максимальной грузоподъёмностью 12 тонн устанавливается по оси X на три направляющие качения с 15 каретками. Такое исполнение обеспечивает конструктивную стабильность и отсутствие деформаций конструкции.
Траверса (ось Y) По оси Y установлены 3 направляющие с 7 каретками в общей сложности. Высота моста (траверсы) практически равна перемещению по оси Z, что обеспечивает такой конструкции высочайшую жесткость.

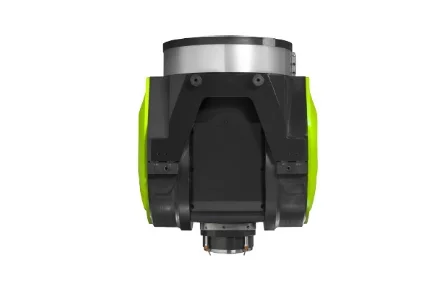

	2-осевая фрезерная головка Обрабатывающий центр GT428-5X в базовой комплектации оснащается 2-х осевой фрезерной головкой (оси A/C) модель “L”, что позволяет совершать многостороннюю обработку заготовки за один установ. Опционально доступна фрезерная головка моделей “XL” с повышенным крутящим моментом на выходе.

Перемещения:

• Перемещение по осям X/Y/Z: 4200/3300/1200 мм
• Расстояние от торца шпинделя до поверхности стола: 80 — 1280 мм
• Расстояние от оси шпинделя до поверхности стола (под углом 90°): 363 — 1563 мм
• Расстояние между колоннами: 2800 мм

Шпиндель фрезерной головки:

• Конус шпинделя HSK A100
• Мощность двигателя шпинделя 50/61 кВт
• Крутящий момент двигателя шпинделя 160/193 об/мин
• Частота вращения шпинделя 15000 об/мин

Подача:

• Быстрая подача по осям X/Y/Z: 20 м/мин
• Скорость резания: 1-12000 мм/мин
• Макс. частота вращения по оси A(B)/C: 50 об/мин

Система смены инструментов:

• Количество инструментов 60 шт
• Макс. длина инструмента 400 мм
• Макс. диаметр инструмента Ø125 / Ø250 мм
• Макс. вес инструмента 20 кг

Точность (по стандарту VDI 3441):

• Точность позиционирования по осям X/Y/Z на всей длине: 0.020/0.015/0.010 мм
• Повторяемость по осям X/Y/Z на всей длине: 0.015/0.010/0.006 мм
• Точность позиционирования по осям A/C: 6/8 угл. секунд
• Повторяемость по осям A/C на всей длине:3/4 угл. секунд

Размеры и вес:

• Размеры: 10580 x 5850 x 6320 мм
• Вес: 52000 кг

Купить пятиосевой обрабатывающий центр PRIMINER GT428-5X  Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
