Цена по запросу
Артикул: 1112364
Положить в корзинуКраткое описание

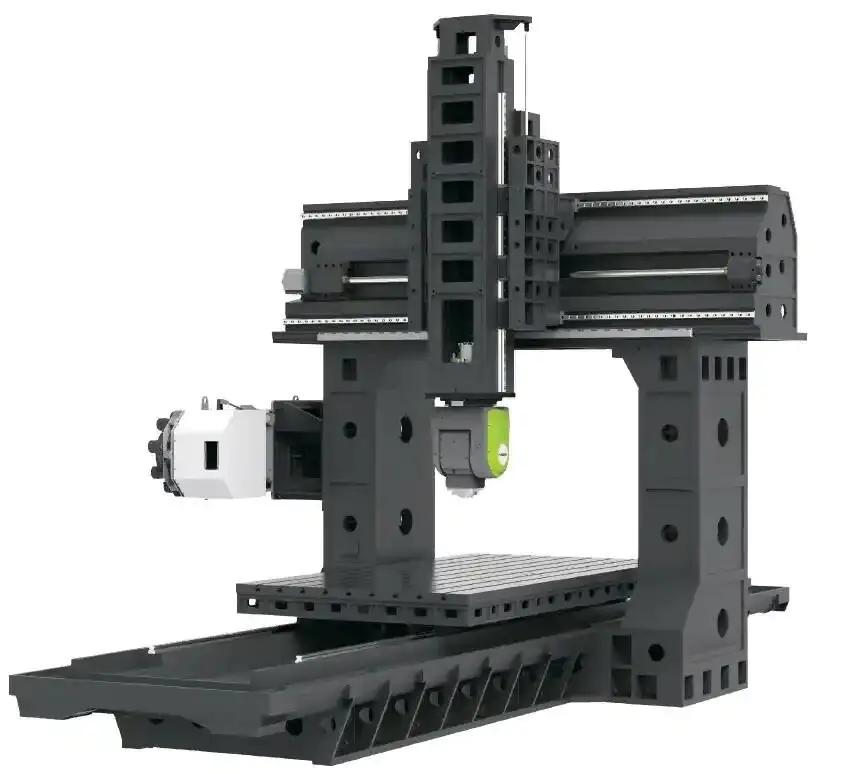

Благодаря высокой скорости и точности обработки обрабатывающий центр GT320-5X широко применяется при изготовлении больших пресс-форм, в электронной, оборонной, аэрокосмической и медицинской промышленности. Мощная фрезерная головка (оси А/C). Оптические линейки по осям X, Y, Z в базовой комплектации.
- Описание
- Характеристики
- Комплектация
Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире. Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.
Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.
Модель GT320-5X:
- Благодаря высокой скорости и точности обработки обрабатывающий центр GT320-5X широко применяется при изготовлении больших пресс-форм, в электронной, оборонной, аэрокосмической и медицинской промышленности
- Мощная фрезерная головка (оси А/C)
- Оптические линейки по осям X, Y, Z в базовой комплектации
Основные технические характеристики:
- Т-образный паз (ширина х кол-во х расстояние): 22 x 9 x 170 мм
- Макс. нагрузка: 8000 кг
- Ось A/C: ±108° / ±270°
Перемещение:
- Перемещение по осям X/Y/Z: 3300/2700/1000 мм
- Расстояние от торца шпинделя до поверхности стола: 155 — 1155 мм
- Расстояние от оси шпинделя до поверхности стола (под углом 90°): 465 -1465 мм
- Расстояние между колоннами: 2000 мм
Шпиндель фрезерной головки:
- Конус шпинделя HSK A63
- Мощность двигателя шпинделя 42/56.7 кВт
- Крутящий момент двигателя шпинделя 68/90.2 об/мин
- Частота вращения шпинделя 24000 об/мин
Подача:
- Быстрая подача по осям X/Y/Z: 20/20/20 м/мин
- Скорость резания 1-12000 мм/мин
- Макс. частота вращения по оси A(B)/C: 50 об/мин
Система смены инструментов:
- Количество инструментов 60 шт
- Макс. длина инструмента 300 мм
- Макс. диаметр инструмента Ø80 / Ø125 мм
- Макс. вес инструмента 8 кг
Точность (VDI 3441, полное перемещение):
- Точность позиционирования: 0.015/0.015/0.010 мм (X/Y/Z), 6/8 угл. сек. (А/C)
- Повторяемость: 0.010/0.010/0.006 мм (X/Y/Z), 3/4 угл. сек. (А/C)
Размеры и вес:
- Размеры: 9672×6300×5570 мм
- Вес: 30000кг
Купить пятиосевой обрабатывающий центр PRIMINER GT320-5X Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
Стол:
- Размер стола: 3300 x 1700 мм
- Т-образный паз (ширина х кол-во х расстояние): 22 x 9 x 170 мм
- Макс. нагрузка: 8000 кг
- Ось A/C: ±108° / ±270°
Перемещение:
- Перемещение по осям X/Y/Z: 3300/2700/1000 мм
- Расстояние от торца шпинделя до поверхности стола: 155 — 1155 мм
- Расстояние от оси шпинделя до поверхности стола (под углом 90°): 465 -1465 мм
- Расстояние между колоннами: 2000 мм
Шпиндель фрезерной головки:
- Конус шпинделя HSK A63
- Мощность двигателя шпинделя 42/56.7 кВт
- Крутящий момент двигателя шпинделя 68/90.2 об/мин
- Частота вращения шпинделя 24000 об/мин
Подача:
- Быстрая подача по осям X/Y/Z: 20/20/20 м/мин
- Скорость резания 1-12000 мм/мин
- Макс. частота вращения по оси A(B)/C: 50 об/мин
Система смены инструментов:
- Количество инструментов 60 шт
- Макс. длина инструмента 300 мм
- Макс. диаметр инструмента Ø80 / Ø125 мм
- Макс. вес инструмента 8 кг
Точность (VDI 3441, полное перемещение):
- Точность позиционирования: 0.015/0.015/0.010 мм (X/Y/Z), 6/8 угл. сек. (А/C)
- Повторяемость: 0.010/0.010/0.006 мм (X/Y/Z), 3/4 угл. сек. (А/C)
Размеры и вес:
- Размеры: 9672×6300×5570 мм
- Вес: 30000кг
Базовая комплектация:
- Полностью закрытое ограждение рабочей зоны
- Стружечный конвейер (два шнековых и один
- цепной)
- Шкаф электрооборудования с кондиционером
- Система охлаждения шпинделя для повышения точности обработки
- Оптические линейки на осях X/Y/Z
- Жесткое резьбонарезание
- Ethernet, карта CF, интерфейс USB
- Автоматическая система смазки
- Система подачи СОЖ
- Обдув воздухом во время обработки
- Светодиодное рабочее освещение
- Сигнальная лампа
- Портативный маховичек
- Ящик с инструментом
- Регулировочные болты и блоки
- Пистолет для подачи СОЖ
- Пистолет для обдува воздухом
- Руководство по эксплуатации
Возможные дополнительные опции:
- Мотор-шпиндель 15000 об/мин, HSK A100, 40/50 кВт, 103/129 Нм, АССИ на 40/60 позиций
- Система подачи СОЖ через шпиндель
- Автоматическое выключение питания станка
- Исполнение электрошкафа в соответствии с нормами СЕ
- Отделитель масла от СОЖ
- Датчик настройки и привязки заготовки
- Датчик инструмента
- Динамическая система предотвращения столкновений (DCM)
- Функция ЧПУ Kinematics
