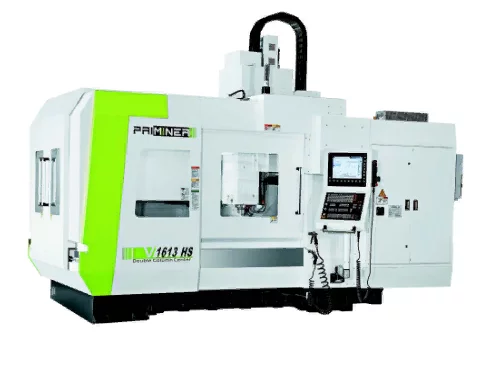

Высокоскоростной портальный обрабатывающий центр PRIMINER V1613HS

Компания PRIMINER, основанная в 2001 году командой опытных технических специалистов, является одним из ведущих производителей фрезерных обрабатывающих центров в мире.  Компания предлагает решения для различных отраслей промышленности, включая аэрокосмическую, медицинскую, литейную, автомобильную и общую машиностроительную.

Производитель PRIMINER имеет три завода, специализирующихся на производстве 3-х осевых, 5-осевых и портальных фрезерных обрабатывающих центров. Общая площадь заводов составляет более 30 000 квадратных метров и включает конструкторские и технологические отделы, офисные помещения для сотрудников и склад для готовых станков. В компании работает 260 сотрудников, включая сотрудников, менеджеров, инженеров и технологов. Международная команда специалистов из Германии, Польши и Сербии постоянно присутствует на заводе PRIMINER.

Модель V1613HS:

Применение чугуна, отпущенного для снятия напряжений, обеспечивает устойчивость конструкции без деформаций

• ШВП класса C3 обеспечивают максимальную точность и долговечность
• Предварительное натяжение по всем осям снижает тепловые деформации до минимума
• Направляющие качения роликового типа обеспечивают высокую жесткость и возможность загрузки тяжелых заготовок

Опции:

• Шпиндель с прямым приводом 15000 об/мин
• Мотор-шпиндель 20000 об/мин, HSK A63
• Система смены инструментов рычажного типа (32 позиции)
• Система подачи СОЖ через шпиндель
• Оптические линейки
• Отделитель масла от СОЖ

Основные технические характеристики:

Стол:

• Стол V1613HS
• Размер стола 1700 x 1200 мм
• Т-образный паз (ширина х кол-во х расстояние) 18 × 7 × 150 мм
• Макс. нагрузка 3000 кг

Перемещение:

• Перемещение по осям X/Y/Z: 1600 / 1300 / 600 мм
• Расстояние от торца шпинделя до поверхности стола 200 — 800 мм
• Расстояние от оси шпинделя до колонны 1380 мм

Шпиндель:

• Конус шпинделя SK40 / BT40 / CAT40
• Частота вращения шпинделя 12000 об/мин
• Мощность двигателя 9/22 Siemens, 11/18.5 Fanu
• Тип привода: Прямой привод

Подача:


• Быстрая подача по осям X/Y/Z: 20 м/мин
• Скорость резания 1-12000 мм/мин

Система смены инструментов:


• Кол-во инструментов 32 (опция) шт
• Макс. длина инструмента 300 мм
• Макс. диаметр инструмента Ø78 /Ø125 мм
• Макс. вес инструмента 8 кг

Точность (VDI 3441, полное перемещение):

• Точность позиционирования (без оптических линеек) 0,012 мм
• Повторяемость (без оптических линеек) 0,010 мм
• Точность позиционирования (с оптическими линейками) 0,010 мм
• Повторяемость (с оптическими линейками) 0,008

Размеры и вес:

• Размеры: 5881 x 3990 x 3650 мм
• Вес — 16000 кг

Купить высокоскоростной портальный обрабатывающий центр PRIMINER V1613HS  Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
