Краткое описание
Планшетные режущие плоттеры EL-tech представляют собой высокотехнологичное, производительное и многофункциональное оборудование для автоматизированной обработки жестких и гибких, толстых и тонких материалов широчайшего ассортимента – пластиков (включая гофрированные и сотовые), многослойного и гофрокартона, самоклеящихся пленок, винилового баннера, кожи, резины, тканей, войлока, ковролина, вспененного полиэтилена, стекловолокна и многих других материалов
- Описание
- Характеристики
- Комплектация

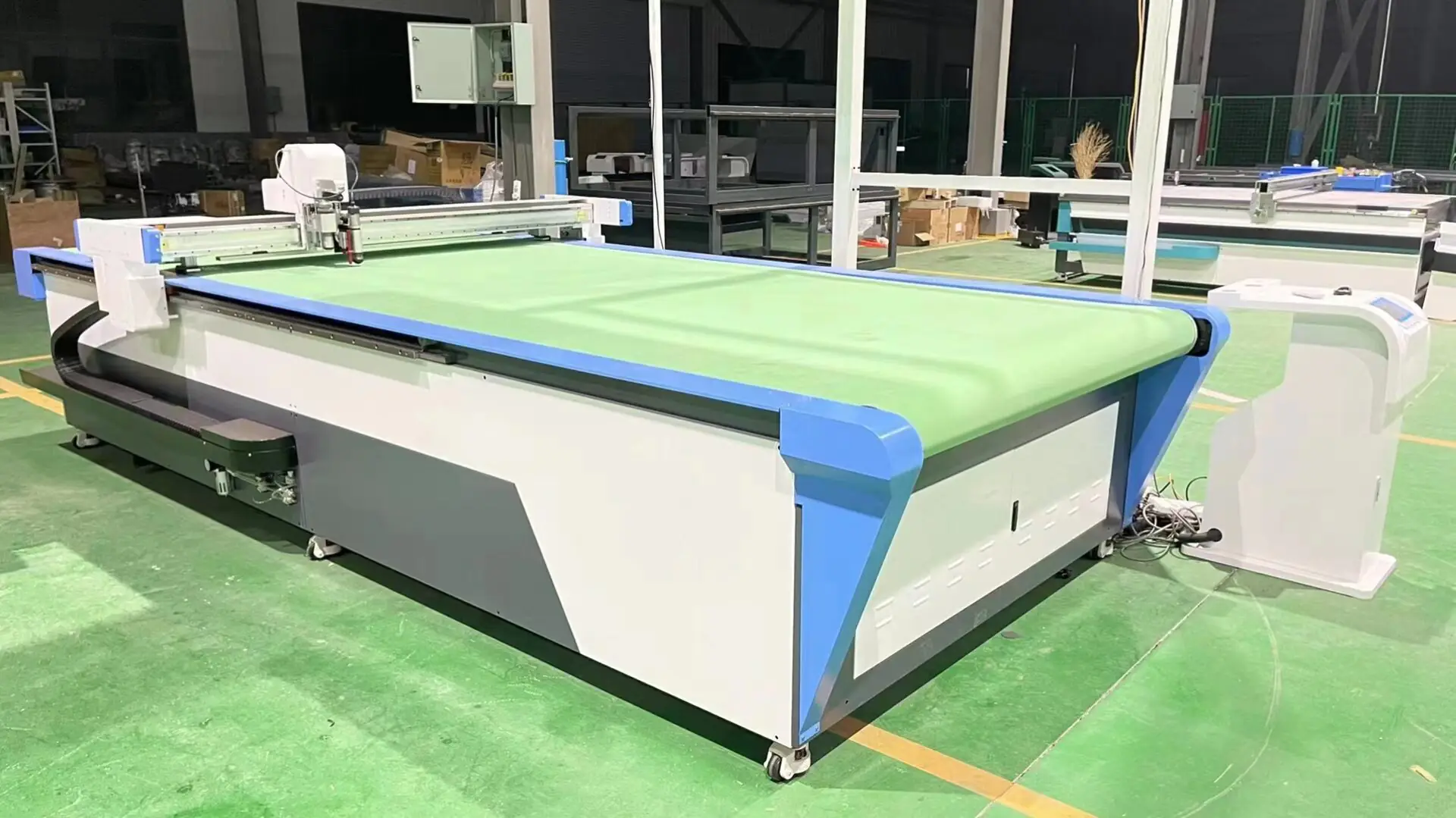

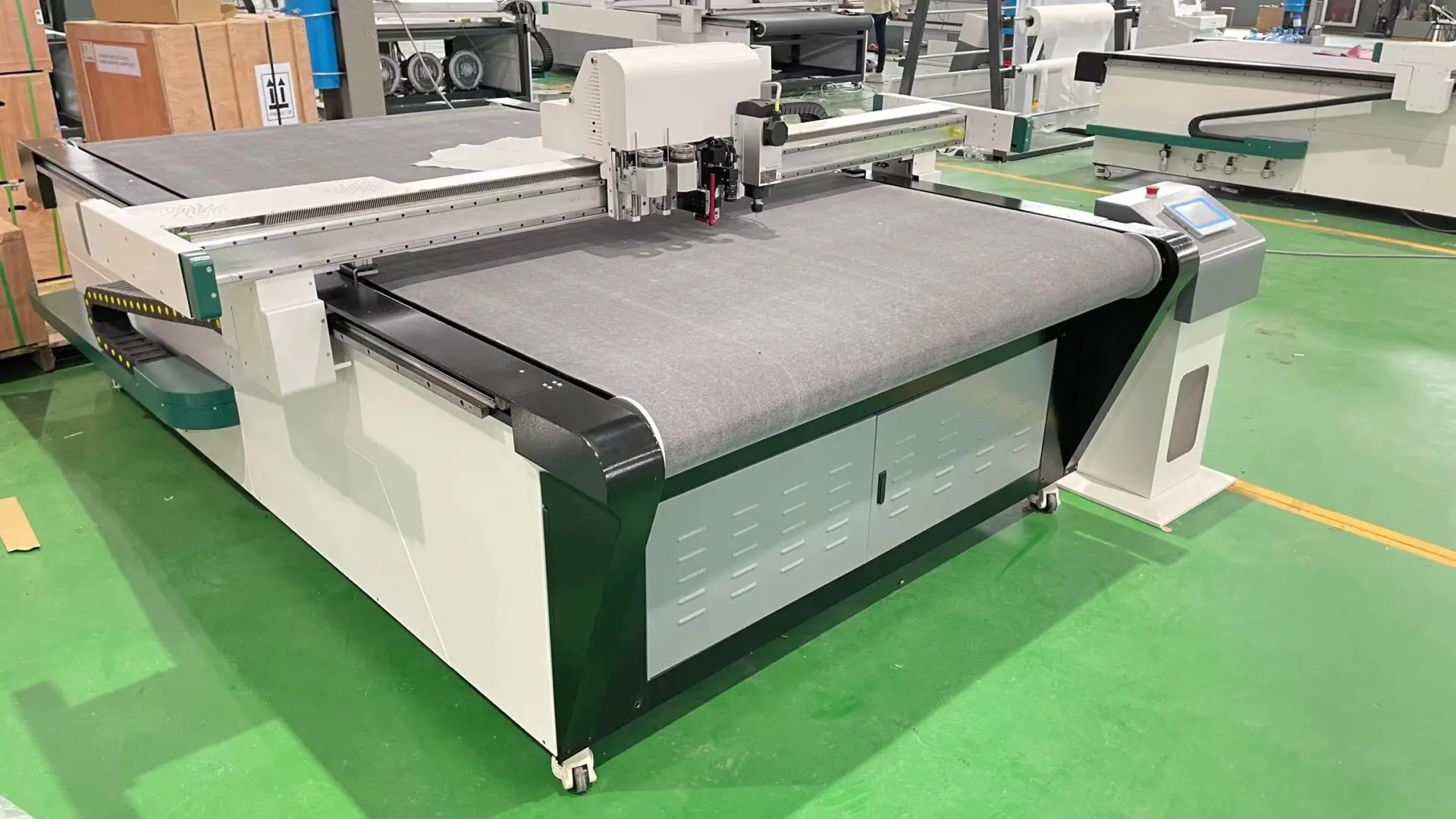

Планшетные режущие плоттеры EL-tech предназначены для резки таких материалов как гофрокартон, картон, мягкие пластики, прокладочные материалы (паронит, резина), кожа и ткани. Машины оснащены вакуумным столом для надежной фиксации материала. Кроме резки материалов плоттер может делать надсечку, биговку, вырезать пазы под сгиб, фрезеровать, пробивать отверстия, чертить и вырезать уже напечатанные изделия (например коробки). Данные модели нашли свое применение в индустрии обуви, одежды, печатной продукции,
рекламы и др.
Благодаря возможности использовать на одном устройстве инструменты различного назначения режущие плоттеры позволяют обеспечить максимально универсальный подход к организации работы. Модульная конструкция рабочих блоков разработана таким образом, чтобы можно было одновременно устанавливать инструменты разного назначения и осуществлять несколько операций для одного и того же материала без технологических простоев на смену инструмента и подготовку к последующим производственным действиям. Следуя единой производственной цепочке, пользователь может последовательно осуществлять прямолинейную и фасонную резку, фрезерование, биговку, черчение и другие операции, не прибегая к использованию вспомогательных лекал.
Станина сварена из высококачественных труб с толщиной стенок 6 мм. Станина подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Характеризуется большим весом, прочностью и надежностью.
 |
 |
 |
Преимущества :
• Рельсовые направляющие HIWIN обеспечивают стабильность и точность работы плоттера.
• Серводвигатель PANASONIC обеспечивает независимое передвижения вверх/вниз и вращения режущей вибрирующей головы и головы биговки. С помощью ПО можно точно настраивать глубину резки и биговки в соответствии с требованиями дизайна кроя.
• Покрытие стола – защитный фибровый коврик отличается долговечностью, воздухопроницаемостью, стабильностью толщины и формы.
• С помощью панели управления можно проводить тонкую настройку плоттера.
• Функция резки по напечатанному (опция) позволяет делать резку по меткам точно и быстро.
Станки собираются из высококачественных комплектующих от ведущих мировых производителей и отличаются высоким качеством сборки, что обеспечивает многолетнюю стабильность эксплуатации и возможность длительной бесперебойной работы.

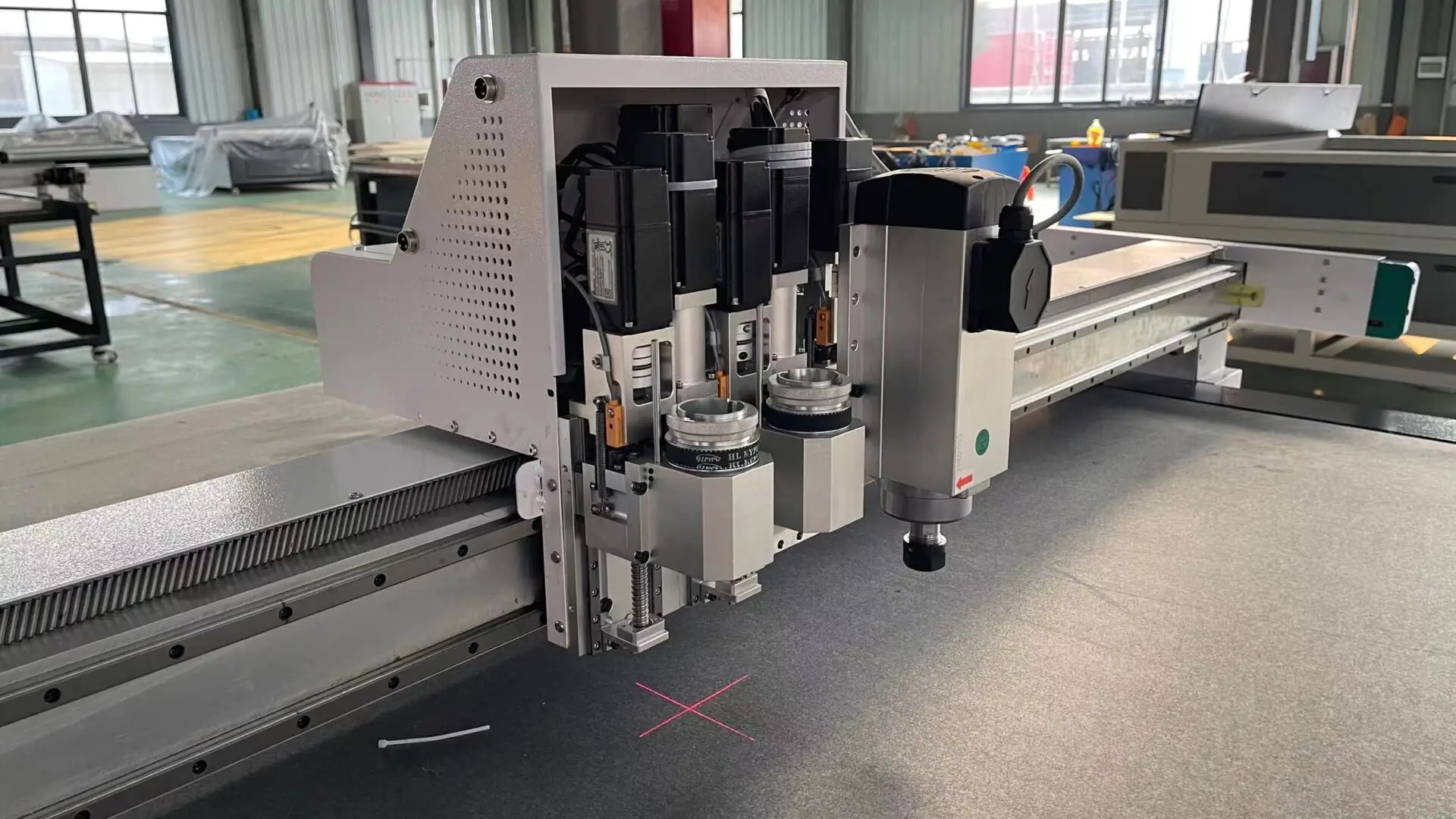

Каретка плоттера может быть оснащена следующими инструментами :
• Осциллирующий нож для резки материалов толщиной до 50 мм;
• Биговщик с 3-мя сменными колесами;
• Лазерная указка для позиционирования;
• Камера с системой позиционирования;
• Моторизованный диск для резки ткани;
• Шпиндель для фрезеровки;
• Пробойник отверстий со сменными насадками;
• Инструмент для резки под углом 45° (другие углы);
• Перо для маркировки/черчения.
 |
Пример видео работы данного оборудования :
|
|
Купить Планшетный плоттер EL-tech 4020 Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
Оборудование Планшетный плоттер EL-tech 4020
Модель 4020
Размер рабочего поля 4000×2000 mm
Фиксация материала Вакуумный стол
Скорость резки 0-1800 мм/с
Толщина резки ≤45mm
Точность резки ≤0,1 мм
Система привода Panasonic (серводвигатели )
Драйверы Panasonic
Система передачи Hiwin ( Тайвань)
Вакуумный насос 9.0 кВт
Память 2 ГБ
Поддерживаемы форматы plt, .dxf, .hpg, .hpgl, .arr, .pce, .splt и т. д.
Напряжение AC220В/380В±10%, 50Гц/60Гц
Упаковка Деревянная коробка
Размер станка (ДхШхВ), мм 3810 х 4840 х 1400
Вес Нетто 1450 кг
Вес брутто 1650 кг
В стандартной комплектации плоттера EL-tech 4020:
• Вакуумный стол – 1 шт.;
• Насос для вакуумного стола – 1 шт.;
• Подложка на вакуумный стол – 1 шт.;
• Модуль №1 (позиция для размещения сменных инструментов/голов) – 1 шт.;
• EOT — осциллирующая тангенциальная режущая голова электрического типа (осц.голова №1) – 1 шт.;
• Нож – 5 шт.;
• ПО для управления станком – 1 шт.
• Моторизованный держатель рулонов (размоточное устройство) с макс. нагрузкой 150 кг (только для машин с рулонной подачей)
Дополнительная комплектация:
• Модуль 2 необходим для одновременной установки 2-го инструмента на станок – 1 шт.
• Модуль 3 сразу укомплектован шпинделем ( мощность подбирается исходя из Ваших задач) , до 24000 об./мин – 1 шт.
• Биговщик с тремя сменными колесами – 1 шт.
• Система позиционирования для резки по напечатанному (камера+ПО) – 1 шт.
• Расширение портала для компенсации сужения рабочего произошедшего за счет установки Модуля 2 и Модуля 3 — 1 шт
