Цифровой планшетный режущий плоттер IECHO PK

Цена зависит от комплектации

Артикул: 2355446
Поделиться
Краткое описание

Компактные автоматические режущие плоттеры

Оснащаются различными инструментами. Возможно быстро и точно осуществлять сквозной рез, надрезку, биговку и маркировку. Такой вариант отлично подходит для малых тиражей и изготовления образцов в полиграфии, производстве картонной упаковки и вывесок, рекламной индустрии.

Отлично выполняет резку ПВХ пленки, синтетической пленки, дизайнерского картона и бумаги, светоотражающих материалов.

  • Описание
  • Характеристики
  • Комплектация

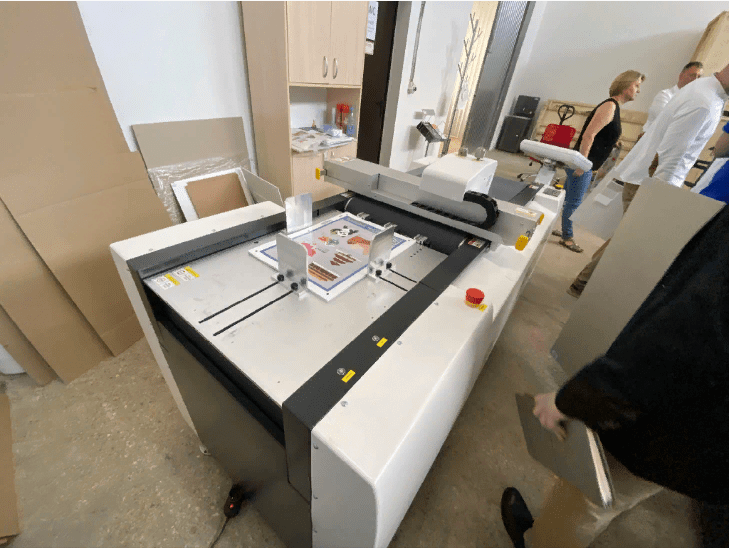

IECHO PK — экономичное и компактное, быстроокупаемое решение. Устройство оснащено различными инструментами,  может быстро и точно осуществлять сквозной рез, надрезку и биговку. Она удобна для малых тиражей и изготовления образцов в полиграфии, производстве картонной упаковки и вывесок, рекламной индустрии. PK отлично выполняет резку ПВХ пленки, синтетической пленки, дизайнерского картона и бумаги, светоотражающих материалов плотностью до 6 мм. В 2019 году плоттер IECHO PK получил престижную европейскую награду EDP в номинации «Лучший планшетный режущий плоттер».



Цифровой планшетный режущий плоттер IECHO PK — это семейство из трех уникальных универсальных финишных устройств: PK-0604 с зоной резки 600 х 400мм, PK-0705 с зоной резки 750 x 530мм и PK 1209 с зоной резки 1200×900 мм. Оснащаемая различными инструментами, IECHO PK может быстро и точно осуществлять сквозной рез, надрезку, биговку и маркировку. Она удобна для малых тиражей и изготовления образцов в полиграфии, производстве картонной упаковки и вывесок, рекламной индустрии. PK — автоматический плоттер с самонакладом листа. Для работы со связкой ЦПМ + PK справится один оператор. Он сможет контролировать процесс печати и резки.

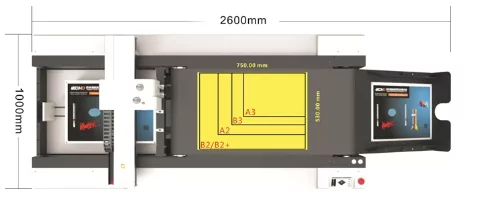

PK оптимально подойдет под формат печати ЦПМ: IECHO имеет 3 модели компактных плоттеров: PK 0604, который подойдет для резки материалов формата SRA3, PK 0705, который подойдет для резки материалов формата B2 и новинка 2020 года PK 1209 увеличенного формата с зоной резки 1200 х 900 мм.

Области применения режущего плоттера iECHO PK(инструмент EOT в комплекте)

  • Этикетки, наклейки
  • POS-материалы (наклейки, этикетки, шелфтокеры, стопперы, вобблеры, ценники, диспенсеры, декоративные магниты, бирки)
  • Упаковка
  • Полиграфическая продукция (брошюры, флаеры, папки, открытки)
  • Дорожные и предупреждающие знаки, знаки безопасности
  • Приборостроение (гибкие клавиатуры, панели приборов, шильды)

Возможность комбинирования нескольких операций — контурной резки, надсечки и биговки

  • Резка этикеток любой формы
  • Резка/надсечка стикеров
  • Резка/биговка картона любого типа

Опционально можно укомплектовать плоттер осциллирующим ножом, что даст возможность работать с такими материалами, как гофрокартон, микрогофрокартон, пенокартон.

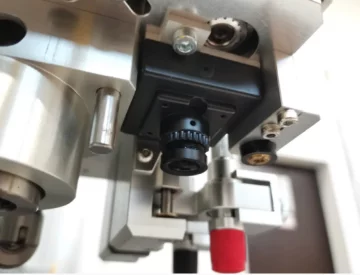

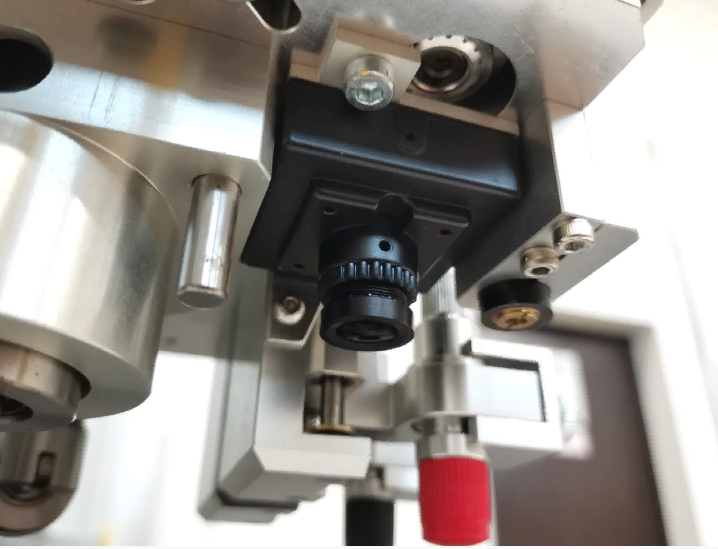

Система высокоточного автоматического позиционирования
CCD-камера высокой четкости обеспечивает точное позиционирование различных материалов в автоматическом режиме и прецизионную контурную резку, предотвращая тем самым проблемы, обусловленные человеческим фактором.

Конструкция плоттера и блок электроники
Основание плоттера представляет собой стальную раму, усиленную несколькими поперечинами для повышения жесткости конструкции и улучшения точности обработки. Электронная часть станка расположена исключительно компактно и удобно для обслуживания. Весь блок собран в соответствии со всеми международными требованиями к промышленной электропроводке.

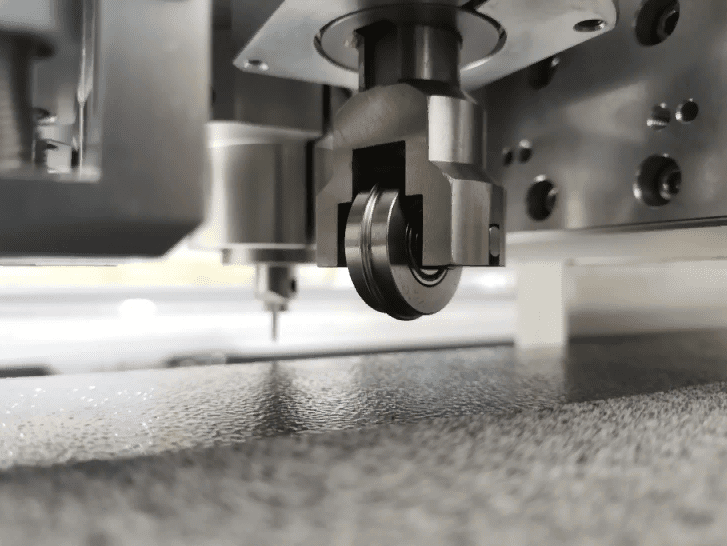

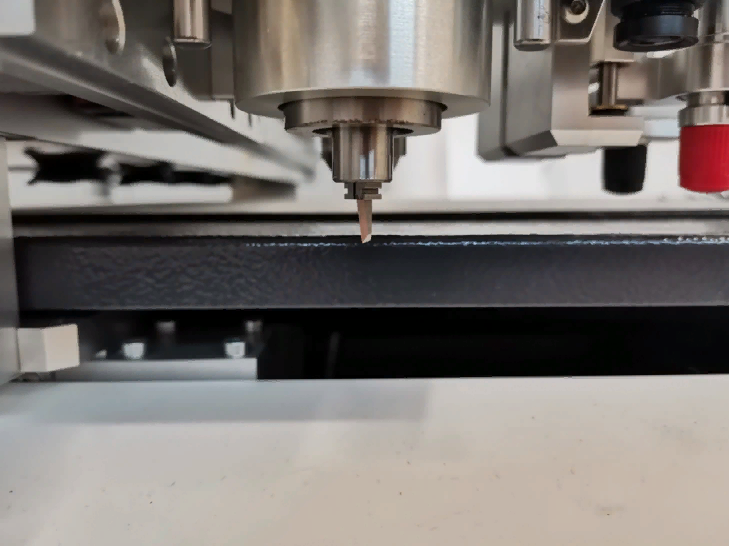

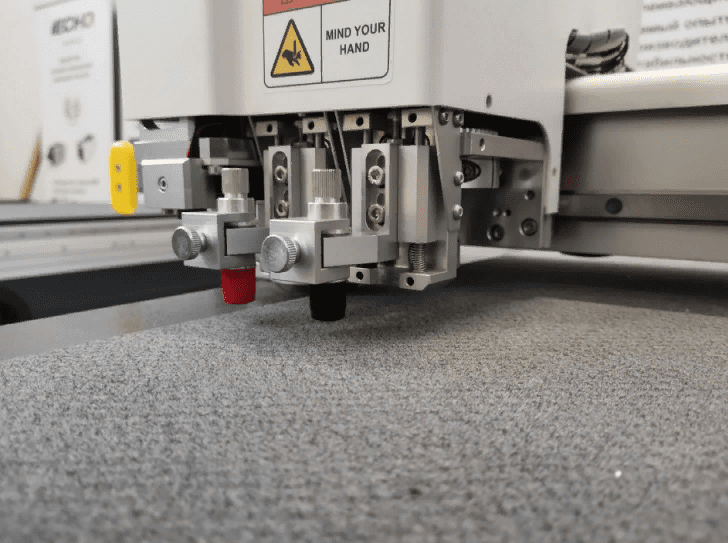

Усовершенствованная система флюгерных ножей
Новая конструкция флюгерных ножей позволяет максимально стабилизировать настройки режущего инструмента, что обеспечивает исключительно точную резку без отклонений ее параметров от заданных установок. В новом режущем модуле предусмотрена также возможность установки перьевого инструмента для черчения и маркировки.

Функция автоматического останова каретки
Для защиты оператора от возможной травмы и рабочего инструмента от контакта с материалом на каретке плоттера установлены датчики, реагирующие на возникающее препятствие. В случае обнаружения помехи каретка автоматически останавливается и плоттер ставится на паузу до ее устранения. Эта система позволяет не устанавливать дополнительных устройств для защиты оператора (например ограждений) и избежать повреждения инструмента и всего инструментального блока.

Система резки по штрих-коду
Функция сканирования штрих-кода обеспечивает быстрый старт рабочих операций. Благодаря этой функции обработка материалов производится в автоматическом режиме, не требуя внимания оператора. Система по завершению предыдущего задания на основании данных, полученных из штрих-кода, считываемого специальной камерой, загружает следующий файл раскроя. Таким образом, благодаря сокращению количеству простоев за счет автоматизации обработки заданий, увеличивается общая производительность оборудования.

Автоматическая подача материала
Полностью автоматическая система листовой подачи существенно повышает производительность и делает рабочий процесс наиболее эффективным. Сразу после завершения задания автоматический конвейер очень аккуратно укладывает обработанный материал в приемный лоток.

Компьютер в комплекте
Плоттер iECHO PK оснащен промышленным компьютером под операционную систему Windows с установленным на нем управляющим программным обеспечением iECHO. Большой сенсорный экран компьютера позволяет оператору обходиться без клавиатуры и мыши, чем обеспечивает максимальное удобство управления плоттером, повышенную производительность и исключительную компактность системы управления.

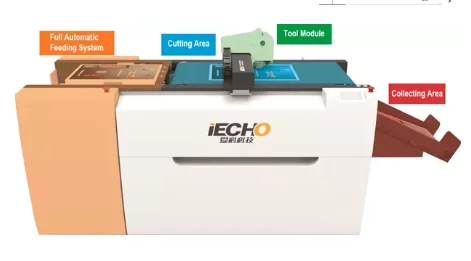

Интегрированный дизайн
Машина оснащена сварной рамой, эргономичным дизайном и компактными  размерами. Самая маленькая модель занимает 2 кв.м. Колеса делают его более мобильным.



Автоматическое устройство загрузки
Он может автоматически загружать листы материала на разделочный стол непрерывно, штабелируя материал до 120 мм (400 шт. картонной доски по
250 г).

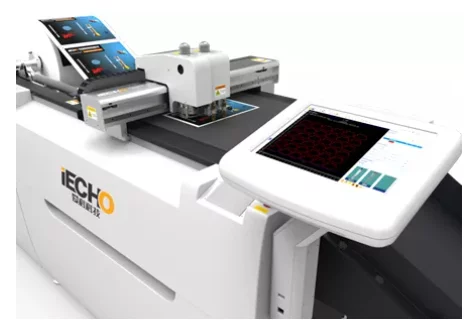

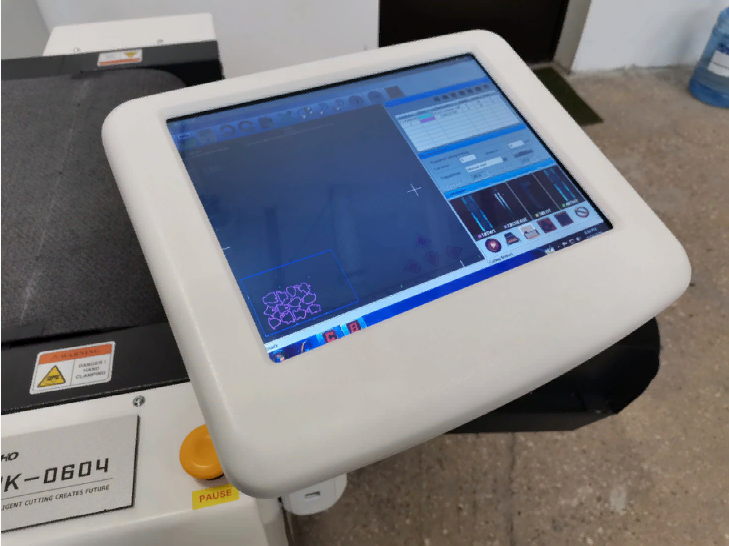

Встроенный компьютер
1. Благодаря специализированному встроенному компьютеру на моделях PK людям не нужно самостоятельно подготавливать компьютер и устанавливать программное обеспечение.
2. Встроенный компьютер также может работать в режиме Wi-Fi, что является разумным и удобным вариантом для пользователя.



Система сканирования QR-кода
Программное обеспечение IECHO поддерживает сканирование QR-кода для извлечения соответствующих файлов раскроя, сохраненных в компьютере, для выполнения задач раскроя, что
отвечает требованиям клиентов к автоматической и непрерывной резке различных типов материалов и узоров, экономя человеческий труд и время.

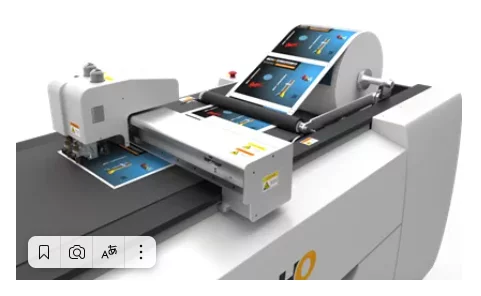

Дополнительно: Система подачи рулонных материалов
Система подачи рулонных материалов добавляет дополнительную ценность моделям PK, которые могут не только резать листовые материалы, но и рулонные
материалы, такие как винил, для производства этикеток , максимизируя прибыль клиентов за счет использования IECHO PK.

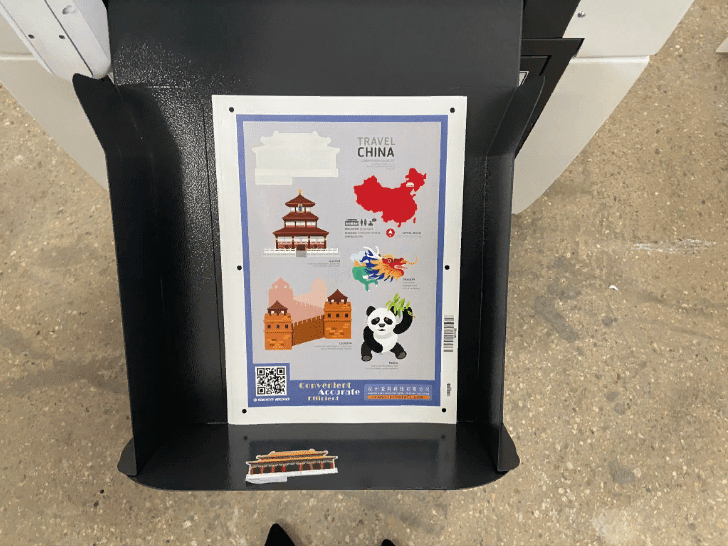

Примеры работ, изготовленные с помощью планшетного плоттера:

Купить режущий планшетный плоттер Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.



Заказать звонок

ХАРАКТЕРИСТИКИ:

Модель PK-0604 PK-0705 PK-1209
Система конвейера Вакуумный конвейер
Размеры материала (максимум) 600 х 400мм 750 x 530мм 1200 x 900мм
Инструменты Осциллирующий нож (опция), флюгерный нож, биговочный инструмент, инструмент для надсечки
Максимальная скорость резки 1м/сек
Максимальная толщина материала 6 мм PK 1209 PRO MAX — 10 мм
Повторяемость 0,1мм
Формат файла PLT, DXF, HP/GL
Напряжение питания 220В 50Гц
Потребление тока 4 КВт
Размер 2350мм х 900мм х 1150мм

2500мм x 1050мм x 1150мм



Комплектация машины подбирается исходя из задач клиента

Модули и инструменты для планшетных плоттеров IECHO



Модули:


5f978089b3ae6 - Обзор планшетных плоттеров IECHO

Модуль BK3 120

  • применяемые модели: BK3\TK4S
  • максимальная вертикальная нагрузка (электрический шпиндель)/(держатель инструмента): 90 кг
  • максимальная вертикальная скорость (электрический шпиндель) 1 (держатель инструмента): 100 мм/с
  • максимальное вертикальное ускорение (электрический шпиндель)/(держатель инструмента): 45 м/с²
  • максимальная вертикальная нагрузка 1 максимальная угловая скорость вращения: 62 рад/с
  • максимальная вертикальная скорость/максимальное угловое ускорение вращения: 3000 рад/²
  • максимальная толщина резкость: 110 мм
  • мощность шпинделя, максимальная скорость вращения, максимальный крутящий момент и т. д.: 206 мм
5f9780cd05926 - Обзор планшетных плоттеров IECHO

Пробивная головка с вырезкой

  • применяемые модели: BK\BK2
  • максимальная вертикальная нагрузка (электрический шпиндель) / (держатель инструмента): 25 кг
  • максимальная вертикальная скорость (электрический шпиндель)/(держатель инструмента): 500 мм/с
  • максимальное вертикальное ускорение (электрический шпиндель) / (держатель инструмента): 50 м/с²
  • максимальная вертикальная нагрузка максимальная угловая скорость вращения: 60 рад/с
  • максимальная вертикальная скорость 1 Максимальное угловое ускорение вращения: 500 рад/с²
  • максимальная толщина резкость: 5 мм
  • другие параметры 1 Мощность шпинделя, максимальная скорость вращения, максимальный крутящий момент и т.д.:
  • ход штамповки 40мм
  • частота штамповки 2 Гц
5f97810a7d153 - Обзор планшетных плоттеров IECHO

Маркировочная головка BK3

  • применяемые модели: BK3\TK4S
  • максимальная вертикальная нагрузка (электрический шпиндель) / (держатель инструмента): 1 кг
  • максимальная вертикальная скорость (электрический шпиндель) / (держатель инструмента): 300 м/с
  • максимальное вертикальное ускорение (электрический шпиндель) / (держатель инструмента): 10 м/с²
  • другие параметры /мощность шпинделя, скорость проявления, максимальный крутящий момент и т.д. д.:
  • расстояние перемещения 8 мм
  • частота 4 Гц
5f978144aad13 - Обзор планшетных плоттеров IECHO

Модуль BK

  • применяемые модели: BK\BK2
  • максимальная вертикальная нагрузка (электрический шпиндель)/(держатель инструмента): 60 кг
  • максимальная вертикальная скорость (электрический шпиндель) / (держатель инструмента): 100 мм/с
  • максимальное вертикальное ускорение (электрический шпиндель) / (держатель инструмента): 45 м/с²
  • максимальная вертикальная нагрузка / максимальная угловая скорость вращения: 62 рад/с
  • максимальная вертикальная скорость / Максимальное угловое ускорение вращения: 2000 рад/с³
  • максимальная толщина резкость: 55 мм
  • другие параметры/мощность шпинделя, скорость проявления, максимальный крутящий момент и т. д.: 100 мм
5f9781788d063 - Обзор планшетных плоттеров IECHO

Модуль BK3

  • применяемые модели: BK3\TK4S\LCPS
  • максимальная вертикальная нагрузка (электрический шпиндель)/(держатель инструмента): 90 кг
  • максимальная вертикальная скорость (электрический шпиндель) / (держатель инструмента): 100 мм/с
  • максимальное вертикальное ускорение (электрический шпиндель) / (держатель инструмента): 45 м/с²
  • максимальная вертикальная нагрузка / максимальная угловая скорость вращения: 62 рад/с
  • максимальная вертикальная скорость / Максимальное угловое ускорение вращения: 3000 рад/с³
  • максимальная толщина резкость: 50 мм
  • другие параметры /мощность шпинделя, скорость проявления, максимальный крутящий момент и т.д. д.: 80 мм
5f9781a9047e5 - Обзор планшетных плоттеров IECHO

Фрезерная головка (1кВт)

  • применяемые модели: BK3\TK4S
  • максимальная вертикальная нагрузка (электрический шпиндель) / (держатель инструмента): 70 кг
  • максимальная вертикальная скорость (электрический шпиндель)/(держатель инструмента): 100 мм/с
  • максимальное вертикальное ускорение (электрический шпиндель) / (держатель инструмента): 22 м/с²
  • максимальная вертикальная нагрузка/максимальная скорость вращения: 18 кг
  • максимальная вертикальная скорость/максимальное угловое ускорение вращения: 30 м/с²
  • максимальная толщина резкость: 45 мм
  • другие параметры/мощность шпинделя, максимальная скорость вращения, максимальный крутящий момент и т.д. д.: 1 кВт, 50000 об/мин, 17 Нсм, 80 мм
5f9781fb26d80 - Обзор планшетных плоттеров IECHO

Фрезерный головка (1,8 кВт)

  • применяемые модели: BK\BK2\BK3\TK4S
  • максимальная вертикальная нагрузка (электрический шпиндель) / (держатель инструмента): 70 кг
  • максимальная вертикальная скорость (электрический шпиндель)/(держатель инструмента): 100 мм/с
  • максимальное вертикальное ускорение (электрический шпиндель) / (держатель инструмента): 22 м/с²
  • максимальная вертикальная нагрузка/максимальная скорость вращения: 18 кг
  • максимальная вертикальная скорость/максимальное угловое ускорение вращения: 30 м/с²
  • максимальная толщина резкость: 50 мм
  • другие параметры/мощность шпинделя, максимальная скорость вращения, максимальный крутящий момент и т.д. д.: 1,8 кВт, 6000 об/мин, 29 Нсм, 150 мм





Инструменты:

5f96450f75539 - Обзор планшетных плоттеров IECHO

Универсальный режущий инструмент — UCT

IECHO UCT может идеально резать материалы толщиной до 5 мм. По сравнению с другими используемыми инструментами UCT является наиболее экономичным, быстрым и минимальным расходом на техническое обслуживание. Защитная втулка с пружинной точностью.

  • Экономически эффективно
  • Самая быстрая скорость

Материалы:

  • ПП бумага
  • Светоотражающие материалы
  • Виниловая наклейка
  • АБС
5f964a399fb71 - Обзор планшетных плоттеров IECHO

Инструмент для графической резки

Графический инструмент IECHO — самый маленький из всех инструментов. По сравнению с другими инструментами, он отличается простотой установки и значением. Он часто используется для резкой бумаги и наклеек и подходит для рекламной индустрии.

  • Простота установки
  • Маленькая и высокая скорость

Материалы:

  • ПП бумага
  • Виниловая наклейка
5f9660aad2e38 - Обзор планшетных плоттеров IECHO

Инструмент для биговки CTT

IECHO CTT предназначен для биговки на гофрированных материалах. Выбор инструментов для биговки позволяет идеально биговать. Координируясь с программным обеспечением для резки, инструмент может отрезать гофрированные материалы структуры его структуры или в обратном направлении для получения наилучшего результата с гибкой без какого-либо повреждения поверхности гофрированного материала.

  • Без повреждений поверхности материала
  • Регулировка направленного давления

Материалы:

  • Гофрированная бумага
  • Вертикальный профнастил
  • Гофрированный пластик
5f966133899a3 - Обзор планшетных плоттеров IECHO

Инструмент для V-образной резки – VCT

Инструмент IECHO V-Cut Tool, предназначенный для V-образной резки гофрированных материалов, может выполнять резку под углами 0°, 15°, 22,5°, 30° и 45°.

  • Несколько углов на выбор
  • Точность резки

Материалы:

  • КТ доска
  • Серая доска
  • Сотовая доска
5f966160b439b - Обзор планшетных плоттеров IECHO

Инструмент фрезеровки-РЗ

С импортным шпинделем IECHO RZ имеет скорость вращения 60000 об/мин. Фрезерный инструмент с высокочастотным металлом может иметь толщину до 20 мм. РЗ реализует требование работы в режиме 24/7. Система воздушного охлаждения продлевает срок службы лезвия.

  • Максимум 60 000 об/мин
  • Бесступенчатая регулировка скорости
  • Резка твердых материалов
  • Резка мягкого вспененного материала

Материалы:

  • Акрил
  • Алюминий
  • плита МДФ
  • Пенопластовая панель
5f96618ec99ef - Обзор планшетных плоттеров IECHO

Пневматический осциллирующий инструмент — POT

POT, приводимый в действие сжатым воздухом, IECHO POT с ходом 8 мм специально предназначен для резки твердых и компактных материалов. POT, сочетающий в себе различные эффекты типа лезвия, может создавать различные технологические процессы. Инструмент может отрезать материал до 110 мм с помощью специального лезвия.

  • ход 8 мм
  • толщина резкость 110мм

Материалы:

  • Вспененный материал
  • Всевозможные прокладки
5f9661bc4050e - Обзор планшетных плоттеров IECHO

Инструмент для надсечки Kiss Cut — KCT

Инструмент используется для резки виниловых материалов. IECHO KCT позволяет инструменту прорезать верхнюю часть материала без повреждения нижней части. Это обеспечивает высокую скорость резания при обработке материала.

  • Чистые срезы облегчают прополку
  • поцелуйная и сквозная на ваш выбор
  • Точное определение глубины

Материалы:

  • Виниловая наклейка
  • Светоотражающие материалы
  • Тефлоновая пленка
  • Маскирующая пленка
5f9661ed2d394 - Обзор планшетных плоттеров IECHO

Электрический осциллирующий инструмент — EOT

Электрический осциллирующий инструмент прекрасно подходит для сквозной резки материалов средней плотности. Этот инструмент приводится в действие электромотором, обеспечивающим высокую скорость резки и перемещение ножа вверх–вниз с амплитудой хода 1 мм и частотой 18000 колебаний в минуту.

  • Резка до 2 мм
  • Очень высокая скорость обработки

Материалы:

  • Сэндвич-панель
  • сотовые материалы,
  • Вертикальный профнастил
  • Плотный картон
  • Кожа
5f966222ac311 - Обзор планшетных плоттеров IECHO

Ротационный инструмент — PRT

Предназначен для высокоскоростного раскроя тканей, трикотажа и нетканых материалов. Идеально подходит для резки технических тканей – препрегов, материалов на основе углеродного, пара-арамидного, мета-арамидного и стекловолокна. Раскрой осуществляется вращающимися с большой скоростью дисковыми лезвиями разного диаметра, имеющими форму круга или многогранника.

  • Большая мощность
  • Устройство воздушного охлаждения

Материалы:

  • Текстиль
  • Ткань
  • Тканый
  • Кожа
  • Стекловолокно
5f966259dd8bf - Обзор планшетных плоттеров IECHO

Сверхмощный вращающийся инструмент — SPRT

IECHO SPRT — это обновленная версия PRT. Среди всех головок SPRT является самой мощной. По сравнению с PRT, SPRT имеет меньшее энергопотребление и большую мощность. В верхней части SPRT находится независимый электродвигатель, который является источником питания и гарантией стабильности SPRT.

  • Большая мощность
  • Стабильность работы
  • Меньшее потребления энергии

Материалы:

  • Текстиль
