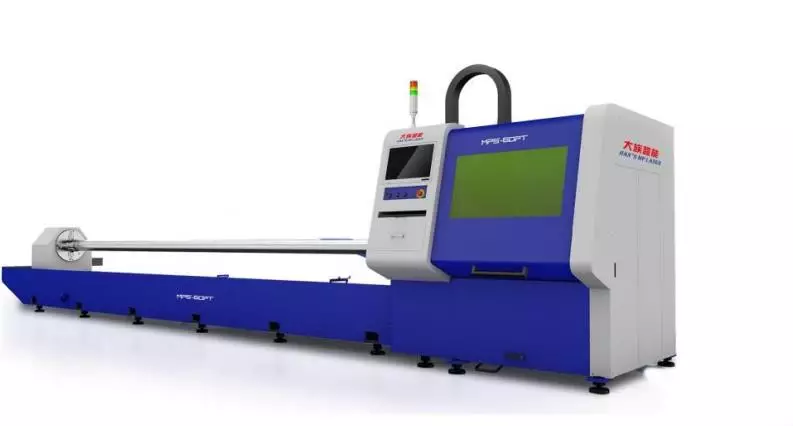

Станок для лазерной резки труб Han’s Laser MPS60PT

от 7500000 руб.

Артикул: 4534555
Краткое описание

В данной модели используются реечные трансмиссионные конструкции, пневматический зажимной патрон и метод резки с точнейшим вращательным движением, которые можно использовать для разных типов труб.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

О компании Hans Laser:

Трубы и различные профили используются повсеместно — от машиностроения и производства промышленных установок до мебельной промышленности. При этом лазер открывает совершенно новые дизайнерские возможности, и поэтому конструкторы все чаще делают ставку на преимущества лазерной резки труб и профилей, значительно повышая таким образом спрос на свою продукцию.

11 - Станок для лазерной резки труб Han’s Laser MPS60PT

В 1996 году была основана компания Han’s Laser, ставшая одним из крупнейших поставщиков промышленных лазерных решений в мире.

2004 г. Зарегистрирован на Шэньчжэньской фондовой бирже.

2017 год, выручка от продаж составила 1,8 млрд долларов США

Количество сотрудников более 13000

Более 100 офисов, контактных пунктов и агентов по всему миру, создавая идеальную сеть продаж и обслуживания.

По объему продаж Компания Han’s Laser занимает первое место в Азии, второе место в мире.

Преимущества данной установки лазерной резки труб:

  • Безопасность, красивый дизайн: станок оснащен портальной структурой, сваренной из высококачественной стали, закрытая зона реза с подачей трубы;

  • Высокая точность обработки: вспомогательная система сервопривода снаружи с двойным роликовым патроном значительно повышает точность обработки труб малого и среднего размера;

  • Высокая динамика и режущая способность: в центре заднего зажима имеется отверстие диаметром 70 мм, для обеспечения качественной резки сверхдлинных труб (диаметр менее 70 мм), что значительно расширяет область применения;

  • Простота в эксплуатации и интеллектуальность: Автоматический зажимной патрон на передней и задней стороне. При желании автоматику можно перевести, в ручной режим. Идеальное решение для круглых и квадратных труб. Усилие зажима можно регулировать с помощью заданных параметров толщины и материала трубы;

  • Низкие эксплуатационные расходы: Низкий уровень потребления газа благодаря точному контролю для минимизации эксплуатационных расходов.

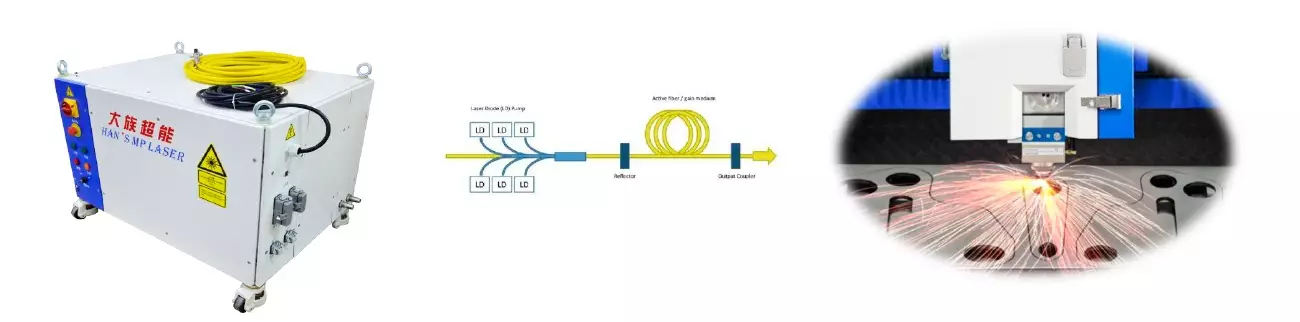

Лазерный источник IPG:

ipg hans - Станок для лазерной резки труб Han’s Laser MPS60PT

  •    Эффективность электрооптического преобразования более 30%;
  •    Высокая стабильность импульса, высокая точность, срок службы источника около 100 000 часов;
  •    Идеальное качество реза на большой скорости;
  •    Компактный размер, легкий вес, не требует обслуживания.

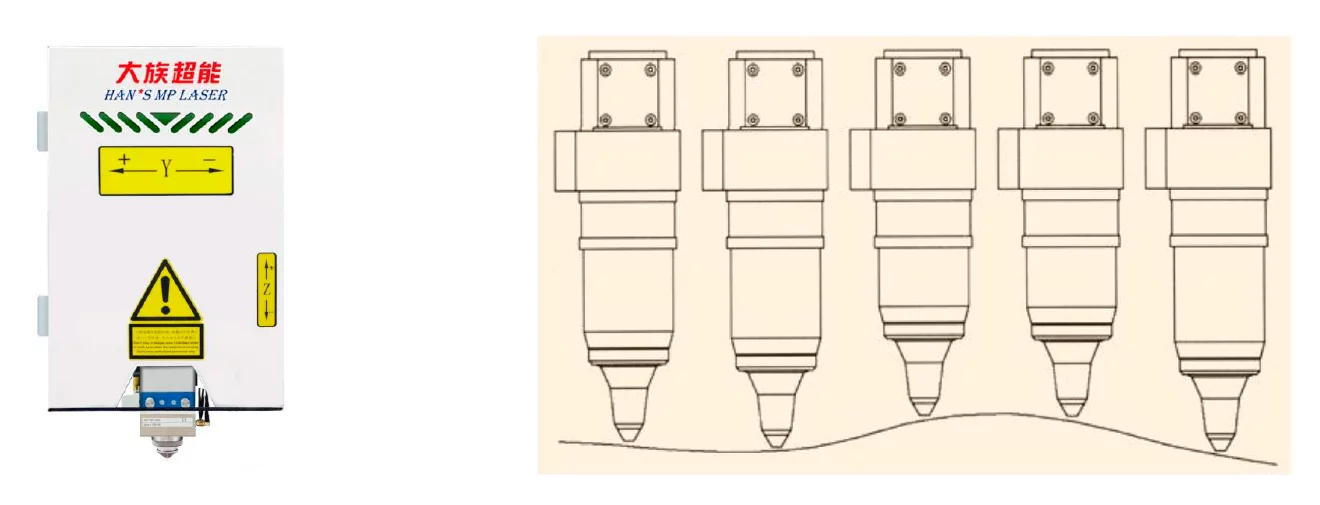

Динамическая система «Follow Up»:

3232 - Станок для лазерной резки труб Han’s Laser MPS60PT

Режущая голова с динамической системой гарантирует идеальное фокусное расстояние между режущей головой и материалом, обеспечивая идеальный результат резки.

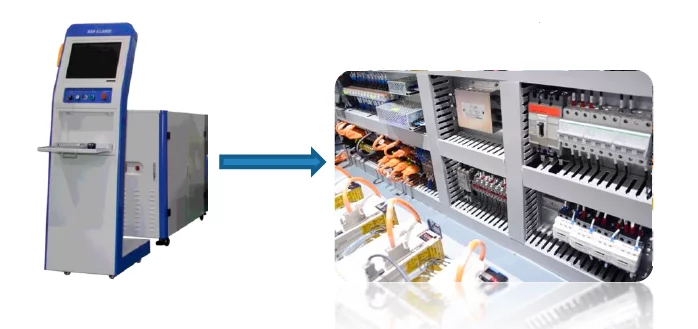

Система контроля и управления:

234322 - Станок для лазерной резки труб Han’s Laser MPS60PT
  • Идеально подобранная система управления с центральным контроллером.
  • Программный интерфейс с удобным дизайном на Русском языке, поддерживает форматы AI, DXF, PLT, Gerber и другие графические форматы.
  • Вся электрика поставляется из Тайваня, Германии и Японии.
  • Программный интерфейс CYPCUT





Основные узлы станка:

2019 04 09 13 11 44 - Станок для лазерной резки труб Han’s Laser MPS60PT

  • Система контроля (1 комплект) — HSMC Han’s intelligence control
  • Система охлаждения (1 комплект) — Han’s
  • Режущая головка (1 комплект) — Han’s MP customized
  • Серводвигатель (4 комплекта) — Yaskawa
  • Система реечной передачи (3 комплекта) — YYC/KH
  • Прецизионный редуктор (3 комплекта) — Taiwan Faston/Desboer(Japan)
  • Линейные направляющие (3 комплекта) — HIWIN/PMI
  • Направляющие  (1 комплект) — HIWIN
  • Газотранспортная система (1 комплект) — Airtac etc
  • Электрические компоненты (1 комплект) — Schneider, Weidmuller etc

Видео презентация станка:





Купить станок для лазерной резки труб Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.



Заказать звонок

Основные технические параметры:

  • Площадь обработки   ≤6500 мм
  • Точность резки   ±0.05 мм/м
  • Точность повторения   ±0.03 мм
  • Максимальная скорость движения   80 м/мин
  • Максимальное ускорение   0.8 G
  • Максимальная загрузка рабочего стола   80 кг (≤15кг/м)
  • Питание   380 В / 50 Гц
  • Вес станка   5.5 т
  • Размер   9.85м×1.85м×1.9м

Комплектацию на данную модель станка уточняйте у менеджера.
