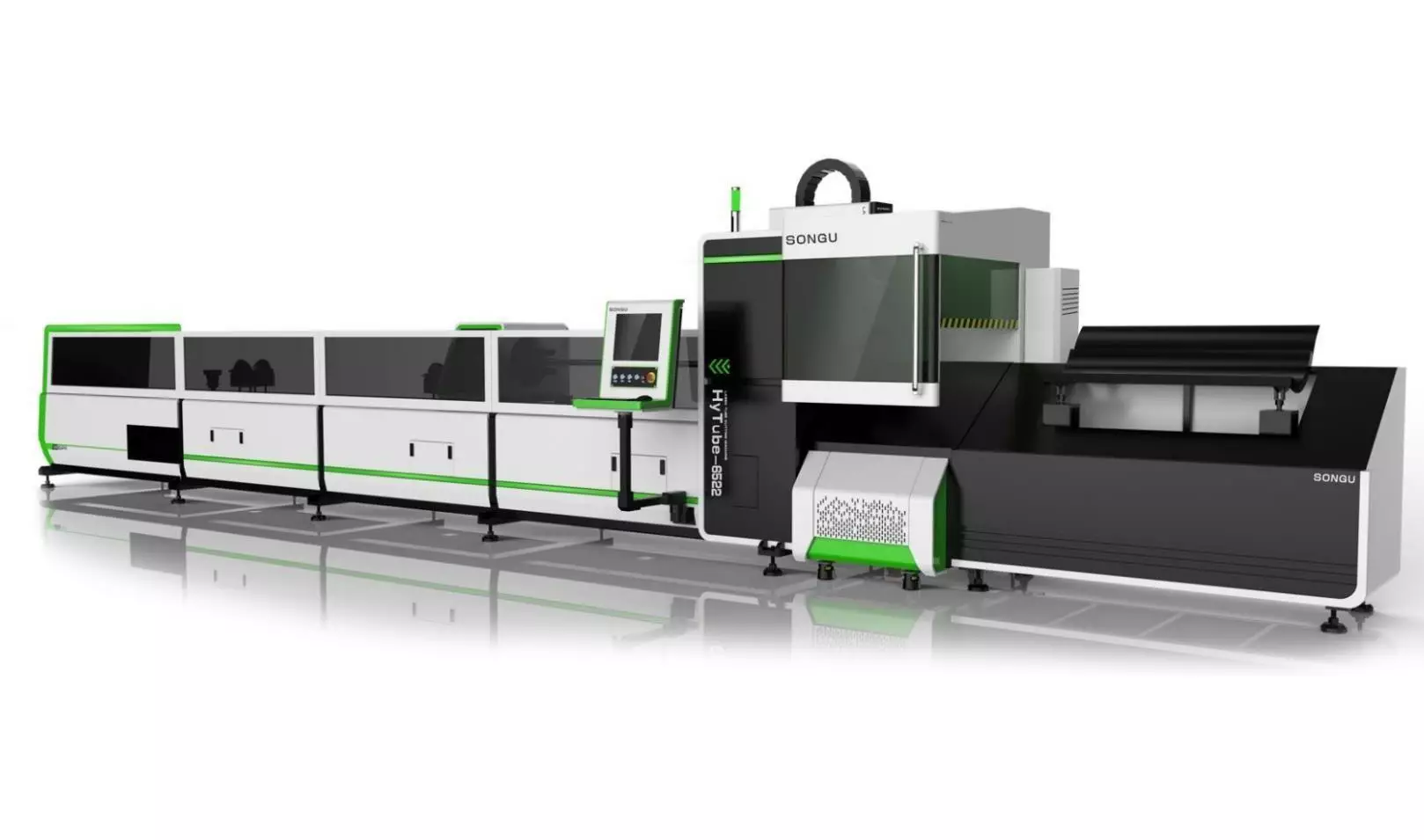

Станок для лазерной резки труб Han’s Laser Songu

от 13000000 руб.

Артикул: 324234
Краткое описание

Лазерный станок для резки труб, с автоматической подачей и системой автоматического распознавания типа трубы. Han’s Laser Technology Industry Group Co., Ltd, публичная компания, которая была основана в 1996 году, теперь стала флагманом китайской национальной лазерной промышленности и всемирно известного производителя лазерного оборудования.

  • Описание
  • Характеристики
  • Комплектация
  • Обрабатываемые материалы
  • Примеры работ

Трубы и различные профили используются повсеместно — от машиностроения и производства промышленных установок до мебельной промышленности. При этом лазер открывает совершенно новые дизайнерские возможности, и поэтому конструкторы все чаще делают ставку на преимущества лазерной резки труб и профилей, значительно повышая таким образом спрос на свою продукцию. Откройте для себя комплексные решения для лазерной резки труб и познакомьтесь со станками Han’s Laser Songu с автоматическим загрузчиком. Данный станок позволяет полностью автоматизировать процесс лазерной резки труб на Вашем производстве.

666 - Станок для лазерной резки труб Han's Laser Songu

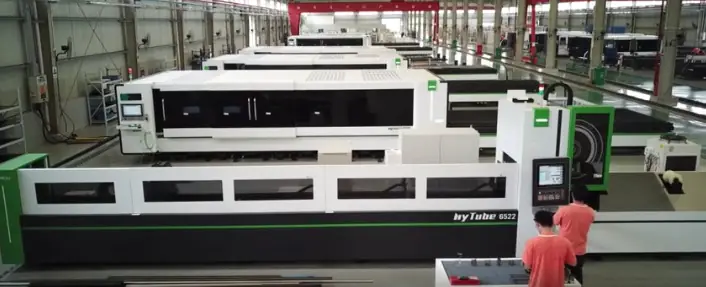

Модель «HyTube6522» предназначена для автоматической лазерной резки длинномерных труб / профилей. Это высококачественное высокопроизводительное оборудование может обеспечивать высокую скорость, высокую эффективность и высокую точность обработки. Подходит для специальных труб и профилей из конструкционной стали: секции H / I / L, круглые, овальные, квадратные, прямоугольные трубы. Когда трубы длинного размера расположены на погрузочной станции, они будут автоматически подаваться в рабочую зону.

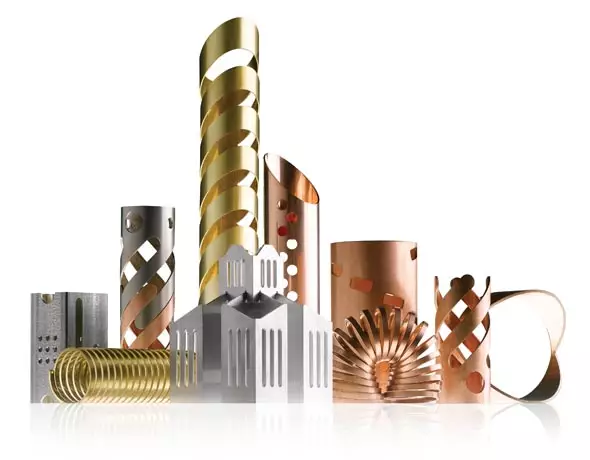

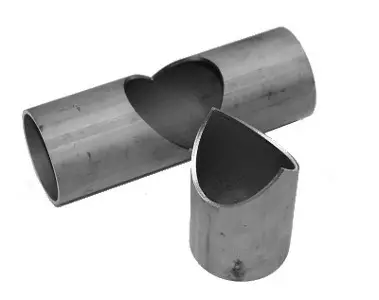

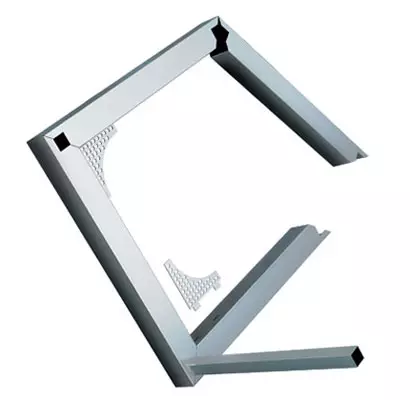

                  B61CFIBRA 2 - Станок для лазерной резки труб Han's Laser Songu                          Laser slide 8 1 - Станок для лазерной резки труб Han's Laser Songu                           Lazernaya rezka trub 1 - Станок для лазерной резки труб Han's Laser Songu

Данная модель подходит для следующих отраслей промышленности: обработка листового металла, кухонная утварь, рекламные вывески, освещение, электрошкафы, автозапчасти, машины, электрооборудование, прецизионные детали и т.д.

Особенности данной модели станка:

  • Оснащен системой ЧПУ PA8000, включает в себя профессиональную платформу для резки труб, мощную, но простую в эксплуатации, с удобным для пользователя ЧМИ ( Человеко-машинный интерфейс — широкое понятие, охватывающее инженерные решения, обеспечивающие взаимодействие человека-оператора с управляемыми им машинами. Создание систем человеко-машинного интерфейса тесно увязано с понятиями эргономика и юзабилити);
  • Программное обеспечение для резки труб Lantek помогает добиться «постоянной и высокой эффективности резки», это одна из основных технологий, гарантирующих экономию материала и эффективность резки;

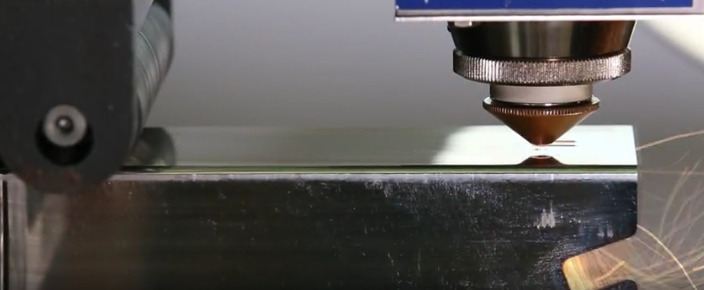

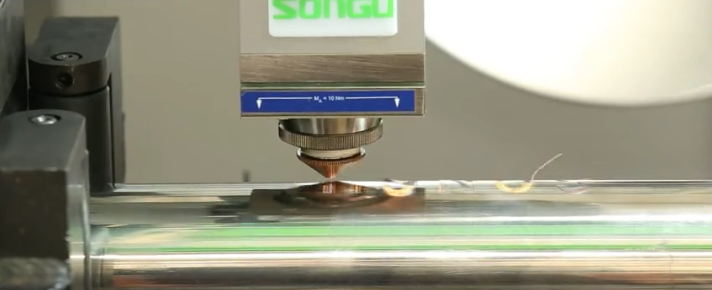

  • Режущая головка Raytools AG,обеспечивает высокую точность и стабильность резки;

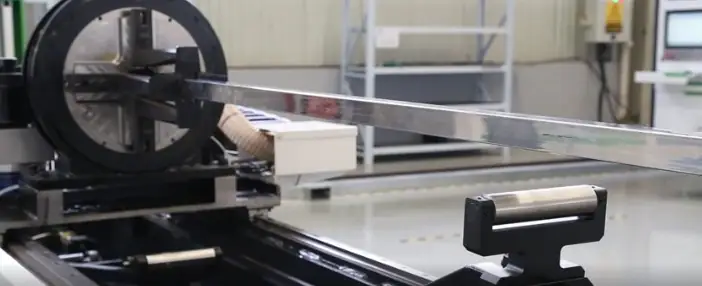

  • Специально разработанная адаптивная система поддержки изделия, способная настраиваться в соответствии с размером трубы, гарантирует что труба не будет опускаться, и исключает проворот изделия во время вращения, улучшите точность резки.

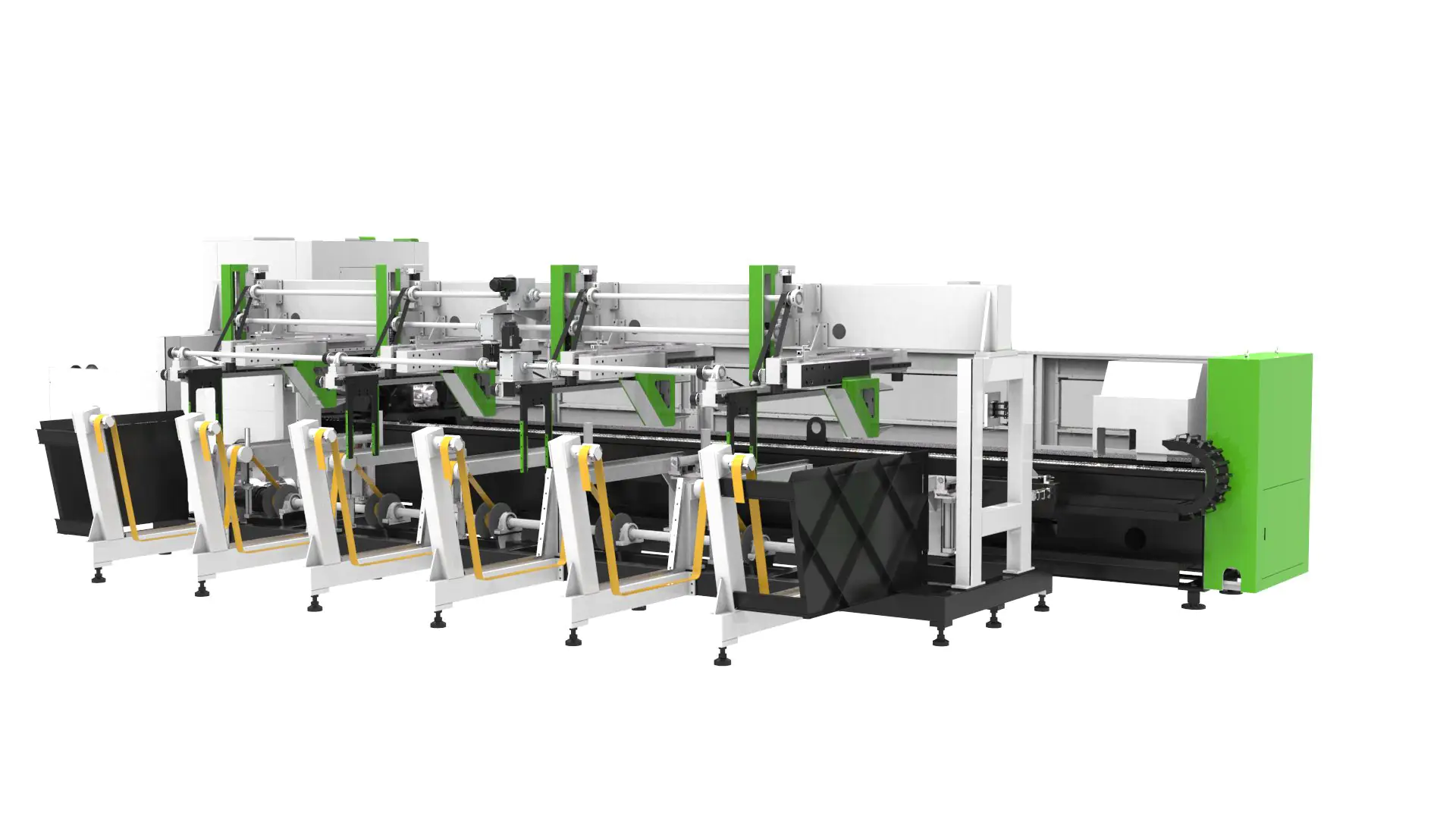

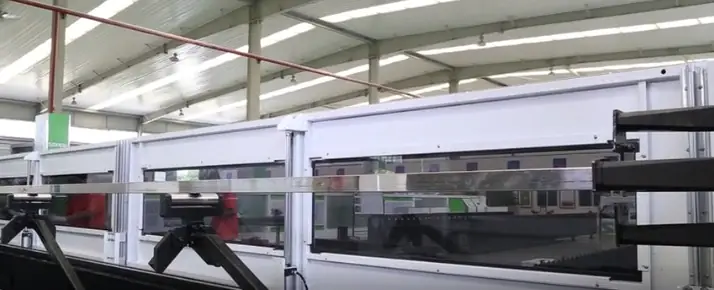

  • Полностью автоматическая система загрузки, сокращает число сотрудников и способствует повышению эффективности обработки.
  • Система автоматического распознавания типа трубы, различные типы труб можно смешивать друг с другом при загрузке, система автоматически выберет нужный параметр из библиотеки приложений и параметров и начнет резку.
  • Сервоуправляемый клапан давления позволяет точно контролировать газ для резки и пневматический патрон для достижения наилучшего качества резки.
  • Линейная скорость позиционирования — 100 м / мин, скорость вращения — 120 м / мин, фактически одна из лучших в мире.

Лазерная режущая головка:

Raytools — это наиболее профессиональная лазерная режущая головка, надежная защита, стабильная производительность и простота использования.

Cloudray Raytools BT210 0 800w Fiber Laser - Станок для лазерной резки труб Han's Laser Songu                     3ad592f34c7296d38bf9b23fdbb6 - Станок для лазерной резки труб Han's Laser Songu

Особенности головы Raytools:

  • Система автоматической настройки лазера

  • Оптическая система обнаружения: для обеспечения стабильности в процессе резки, избегать загрязнения головки;

  • Система автофокусировки: бесконтактный емкостной датчик используется для поддержания одинакового расстояния между режущей насадкой и материалом, даже для поверхности с кривыми;

  • Специально разработанная режущая насадка: для минимизации потребления газа при резке;

  • Защитная линза используется для обеспечения безопасности оптической линзы, и ее намного легче обслуживать;

  • Функция обнаружения кромки: лазерная головка автоматически определяет положение материала, а затем напрямую настраивает систему координат в программном обеспечении.

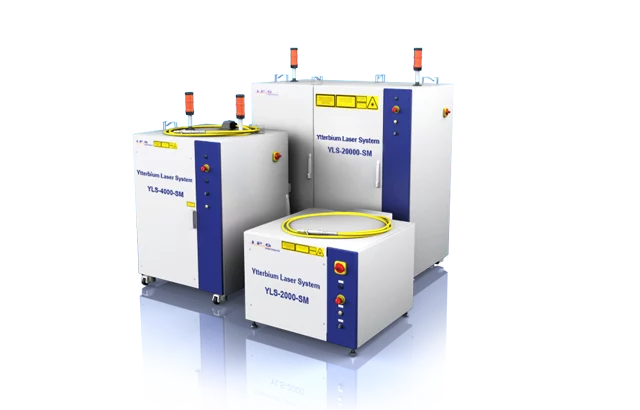

Лазерный источник:

Новый лазерный источник IPG YLS, Немецкое качество — идеальная стабильность резки.

laser image 8526 - Станок для лазерной резки труб Han's Laser Songu                 IPG Photonics Corporation logo - Станок для лазерной резки труб Han's Laser Songu

  • Высочайшее качество резки;
  • Лучшая на рынке технология диодной накачки;
  • В уникальной и запатентованной разработке IPG многомодовое излучение диодов с одиночными излучателями поступает в волокна с диаметром сердцевины в пределах 100 микрон.
  • Срок службы диодов с одиночными излучателями от компании IPG превышает 100 000 часов, почти на порядок величины больше зафиксированного срока службы вариантов с диодными матрицами;
  • Ресурс 100000 часов без технического обслуживания;
  • Компактный, прочный и простой в установке;
  • Гарантия 3 года.

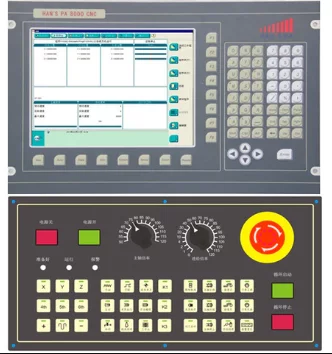

Система управления:

2019 04 05 13 33 21 - Станок для лазерной резки труб Han's Laser Songu
  • 50-60Hz Система управления PA8000 использует новую технологию ЧПУ

  • PA8000 может интегрировать собственное программное обеспечение клиента;

  • Система может напрямую связываться с компьютером и передавать файлы программ;

  • Удобный для пользователя ЧМИ, со статусом и функцией отображения текущей позиции;

  • Жесткий диск 200ГБ.

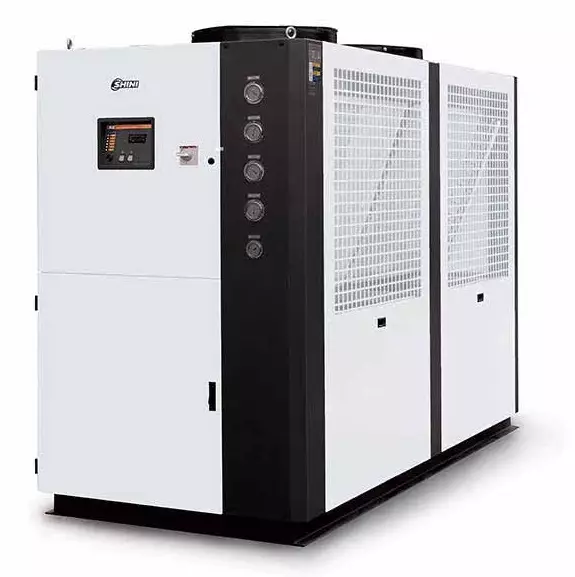

Система водяного охлаждения:

chiller - Станок для лазерной резки труб Han's Laser SonguСтанок оснащен интеллектуальной системой водяного охлаждения с двойным контролем температуры, чиллер включает в себя сигнализацию при перегреве, чтобы машина могла хорошо работать при высокой температуре.



Спецификация основных комплектующих:

  • Серводвигатели YASKAWA
  • Редуктора Gudel (Италия) / ALPHA (Германия)
  • Высокоточная зубчатая рейка GAMBINI (Италия) / ALPHA (Германия)
  • Высокоточная линейная направляющая рейка Rexroth (Германия)
  • Кабельные держатели  Mammut
  • ЧПУ Система управления   PA8000
  • Лазерный источник IPG (Германия)
  • Лазерная режущая головка   Raytools AG
  • Программное обеспечение Lantek / Radan
  • Компоненты газового контура   SMC
  • Дроссельный клапан, обратный клапан, электромагнитный клапан FESTO (Германия)
  • Клапан высокого давления Сервоклапан HOERBIGER (Германия)
  • Преобразователь частоты OMRON (Япония)
  • Контактор, воздушный выключатель Schneider (Франция)

Видео представление станка:



Купить станок для лазерной резки труб Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.



Заказать звонок

Технические параметры станка:



Параметры





1

Конфигурации труб

× 6500 ммφ20-220mm

× 6500 ммφ20-150mm



2

оси Х

6250mm



3

Y-ось

200 мм



4

А,В оси

вращения Бесконечное



5

Z-ось

160мм



5

X,Y-ось точность позиционирования

± 0,03 мм / 1000 мм



6

X,Y-ось точность повторного позиционирования

± 0,05 мм



7

A,B-ось точность позиционирования

± 30”



6

А,В-ось точность повторного позиционирования

± 10”



7

X,Y-ось макс скорость позиционирования

100 м / мин



8

максимальная скорость позиционирования

100rpm



9

Макс Погрузочная длина

2500-6500mm

Автоматическое определение длины

10

Разгрузка длина

0-4000mm



11

Вес

7500Kg



12

система ЧПУ

ПА



13

Одиночный вес трубки

160 кг



14

Габариты(д* Ш * В)

12 м х 4,3 м х 2,8 м



15

Питание, переменный ток 3-фазный

3/380 В / 50 Гц



16

Класс защиты общего источника питания

IP54



Станок

1 шт.

Han’s Songu

Система управления ЧПУ

1 комплект

PA8000

Лазерный источник

1 единица

IPG

Лазерная режущая головка

1 комплект

Rayools

Программное обеспечение

1 ПО

раскрояLantek / Radan

Страховочное устройство

1 комплект

Han’s Songu

Запасные части

1 комплект

Han’s Songu

Документы и инструкции

1 комплект



Вспомогательные устройства





Охладитель воды

1 единица



Хладагента и фильтр

1 блок



Стабилизатор

1 блок



Вытяжной вентилятор

1 блок
