Лазерный маркер W FL TT 30 Вт JPT MOPA M7

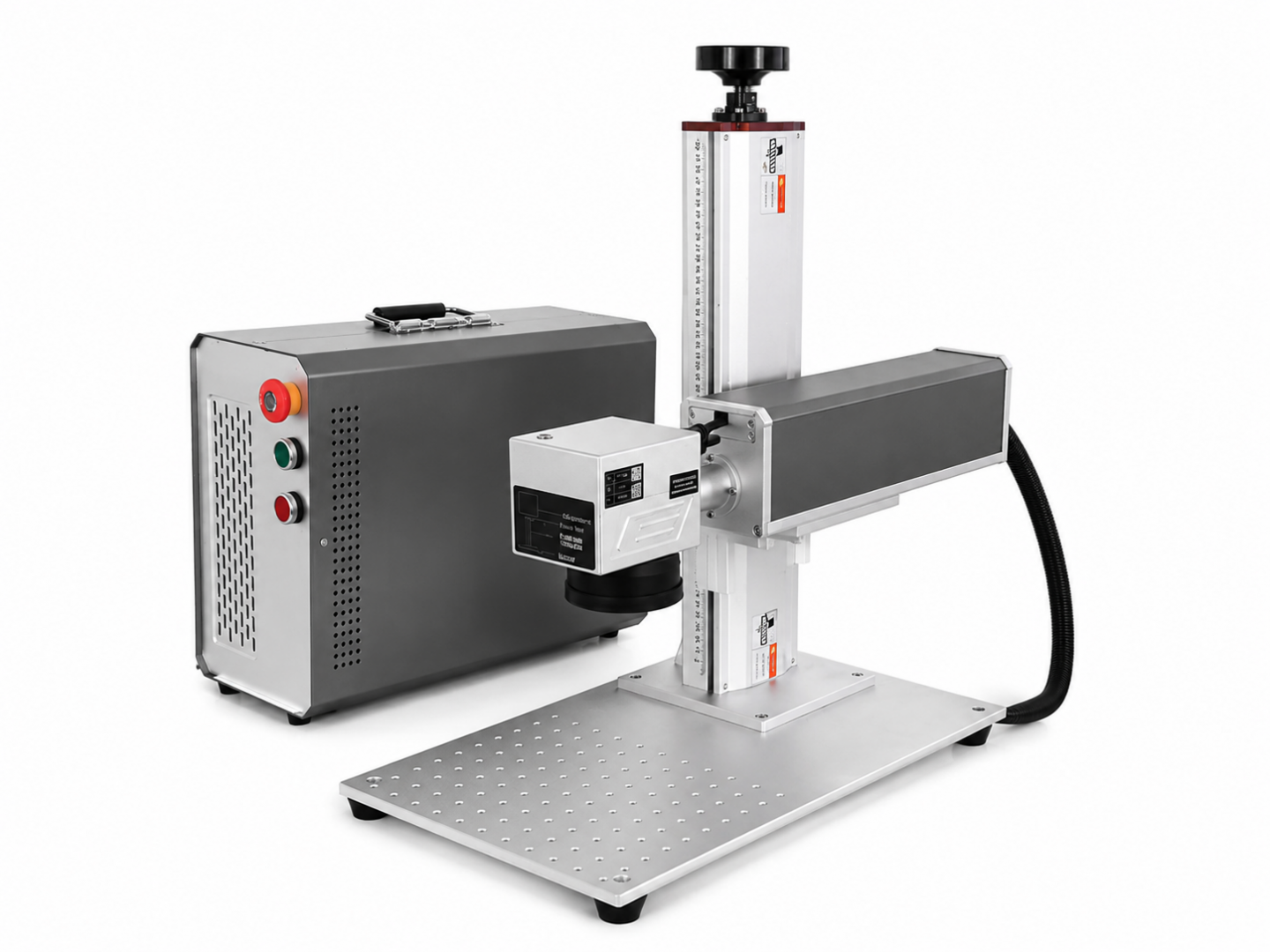

W FL TT 30 Вт JPT MOPA M7 — настольный волоконный лазерный маркер для нанесения постоянных изображений, надписей и технических обозначений на металлические и некоторые неметаллические поверхности.

Станок оснащён источником JPT MOPA M7 мощностью 30 Вт и высокоскоростным сканатором Sino-Galvo SG7110. Возможность регулировать длительность импульса и частоту позволяет точнее настраивать лазер под свойства конкретного материала.

Стандартное рабочее поле составляет 110 × 110 мм. По запросу станок может комплектоваться другой F-Theta-линзой.

Возможности W FL TT 30 Вт JPT MOPA M7

Маркер подходит для единичного и серийного производства. С его помощью можно наносить:

• логотипы и изображения;
• текст и нумерацию;
• штрихкоды и QR-коды;
• серийные номера;
• информационные таблички;
• шкалы и измерительные обозначения;
• маркировку комплектующих;
• декоративные узоры;
• контрастные и цветные изображения на отдельных металлах.

Мощность 30 Вт позволяет выполнять поверхностную маркировку, снимать покрытия и создавать углублённую гравировку. Глубина и скорость обработки зависят от материала, выбранной линзы и параметров лазера.

Источник JPT MOPA M7

главная особенность источникаJPT MOPA M7— широкий диапазон регулировки длительности импульса

Оператор может изменять характер воздействия лазера: от деликатной обработки поверхности до интенсивной гравировки.

Источник поддерживает настройку длительности импульса от 2 до 500 нс и частоты от 1 до 4000 кГц. Это расширяет возможности станка при работе с материалами, чувствительными к нагреву.

Преимущества источника JPT MOPA M7:

• номинальная мощность 30 Вт;
• регулируемая длительность импульса;
• широкий частотный диапазон;
• максимальная энергия импульса 1 мДж;
• стабильное качество лазерного пучка;
• воздушное охлаждение;
• отсутствие расходных материалов;
• расчётный срок службы до 100 000 часов.

При правильной настройке оборудование можно использовать для получения насыщенной чёрной маркировки на анодированном алюминии, изменения оттенка нержавеющей стали и титана, а также аккуратной обработки некоторых пластиков.

Результат цветной маркировки зависит от состава материала, состояния поверхности, фокусировки, шага заливки, частоты, мощности и длительности импульса.

Сканатор Sino-Galvo SG7110

За перемещение лазерного луча отвечает двухкоординатный гальванометрический сканатор Sino-Galvo SG7110.

Сканатор обеспечивает скорость маркировки до 6000 мм/с и скорость позиционирования до 11 000 мм/с. Такие показатели подходят для серийного нанесения кодов, логотипов, номеров и другой повторяющейся информации.

Преимущества Sino-Galvo SG7110:

• скорость маркировки до 6000 мм/с;
• скорость позиционирования до 11 000 мм/с;
• высокая точность перемещения луча;
• линейность 99,9%;
• повторяемость позиционирования менее 8 мкрад;
• входная апертура 10 мм;
• стабильная работа при продолжительных производственных циклах.

Фактическая скорость обработки зависит от сложности изображения, плотности заливки, материала, размера рабочего поля и заданного качества маркировки.

Рабочее поле 110 × 110 мм

В стандартную комплектацию входит F-Theta-линза с рабочим полем 110 × 110 мм. Такой размер подходит для нанесения мелких надписей, кодов, логотипов и детализированных изображений.

Линза обеспечивает высокую плотность энергии и небольшой диаметр светового пятна. Это особенно важно при выполнении тонких линий, небольших символов и точной технической маркировки.

По запросу можно установить линзу с другим рабочим полем. При увеличении области обработки снижается плотность энергии и увеличивается размер светового пятна, поэтому линзу необходимо выбирать с учётом размеров изделия и требуемой детализации.

Подходящие материалы

W FL TT 30 Вт JPT MOPA M7 применяется для обработки:

• нержавеющей, углеродистой и инструментальной стали;
• алюминия и анодированного алюминия;
• латуни;
• меди;
• титана;
• железа;
• золота, серебра и других драгоценных металлов;
• металлических сплавов;
• окрашенных и химически обработанных поверхностей;
• ABS-пластика;
• поликарбоната;
• некоторых других полимеров;
• керамики;
• кожи и искусственной кожи.

Перед запуском серийной обработки рекомендуется выполнить тест на образце. Результат зависит от состава материала, типа покрытия и настроек лазера.

Станок не предназначен для стандартной гравировки дерева, фанеры и большинства прозрачных материалов.

Настройка фокуса и размещение заготовки

Маркирующая головка регулируется по высоте вдоль оси Z при помощи винтового механизма. Это позволяет настроить фокус под толщину конкретной заготовки.

Встроенный красный пилотный луч помогает проверить расположение изображения до начала обработки. Оператор может увидеть границы макета, выровнять изделие и убедиться, что маркировка находится в пределах рабочего поля.

Рабочий стол имеет статичную конструкцию и подходит для установки заготовок, оснастки и позиционирующих шаблонов.

Управление через EzCad 2

Станок работает под управлением программного обеспечения EzCad 2. Для связи с компьютером используется контроллер производства Beijing JCZ Technology Co., Ltd.

Подготовка макета и настройка параметров обработки выполняются в программе EzCad 2. Станок подключается к компьютеру через USB и работает с операционной системой Windows.

Программа позволяет:

• создавать и редактировать макеты;
• добавлять текст, изображения и геометрические фигуры;
• изменять мощность, скорость и частоту;
• настраивать длительность импульса;
• создавать заливку объектов;
• наносить переменные серийные номера;
• формировать штрихкоды и QR-коды;
• импортировать векторные и растровые файлы;
• сохранять параметры обработки для разных материалов.

Поддерживаются форматы BMP, JPG, PNG, PLT, DXF, AI и другие. Подключение к компьютеру выполняется через USB. Для работы необходим компьютер с операционной системой Windows.

Области применения

Лазерный маркер можно использовать:

• на производстве металлических изделий;
• в приборостроении и машиностроении;
• для маркировки инструмента;
• в рекламных и сувенирных мастерских;
• при изготовлении номерных табличек и шильдов;
• в ювелирном производстве;
• для персонализации продукции;
• при выпуске электронных компонентов;
• для маркировки автомобильных деталей;
• при нанесении кодов прослеживаемости.

Настольная конструкция занимает немного места и подходит для мастерских, небольших производственных участков и промышленных линий.
