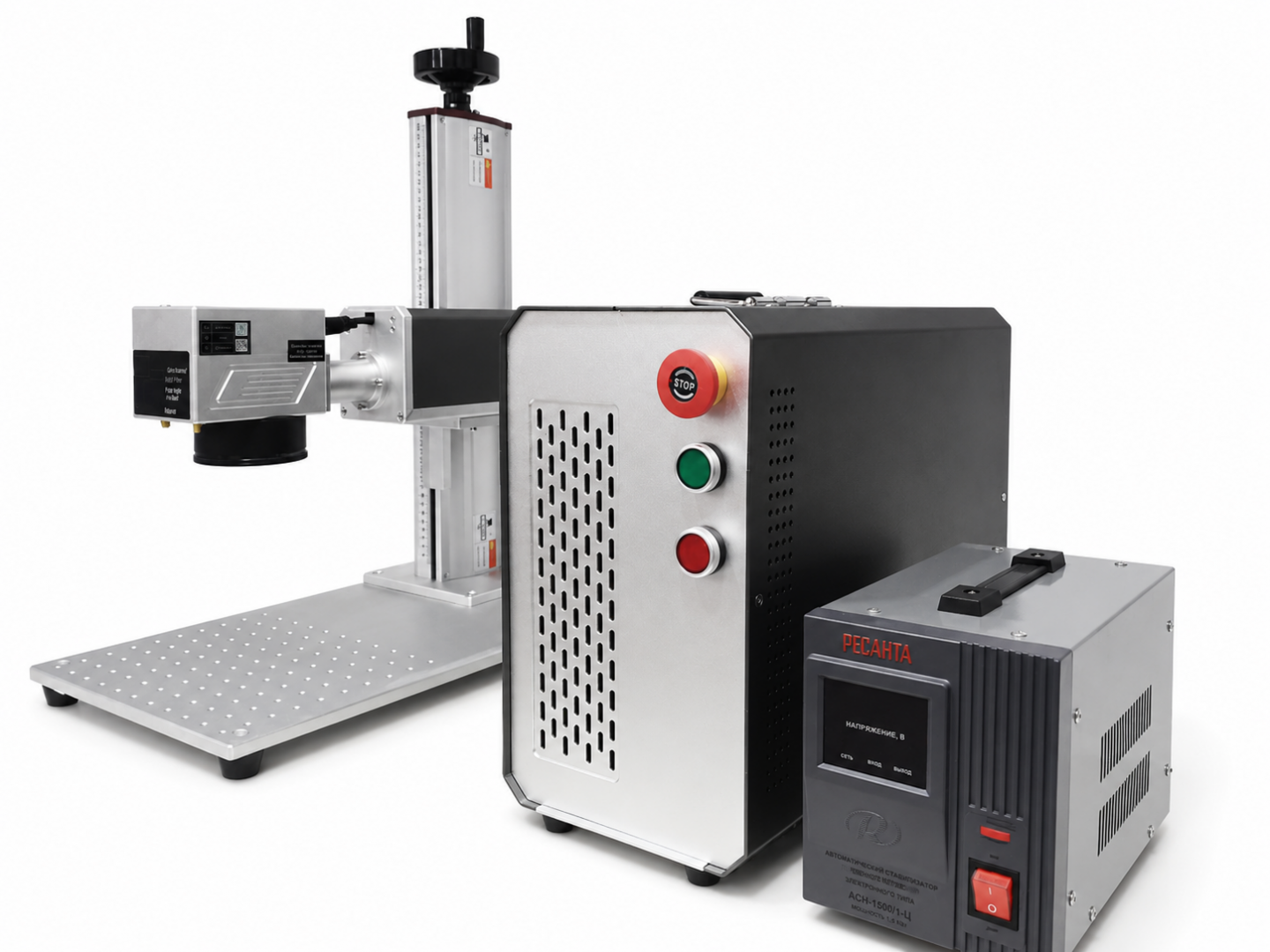

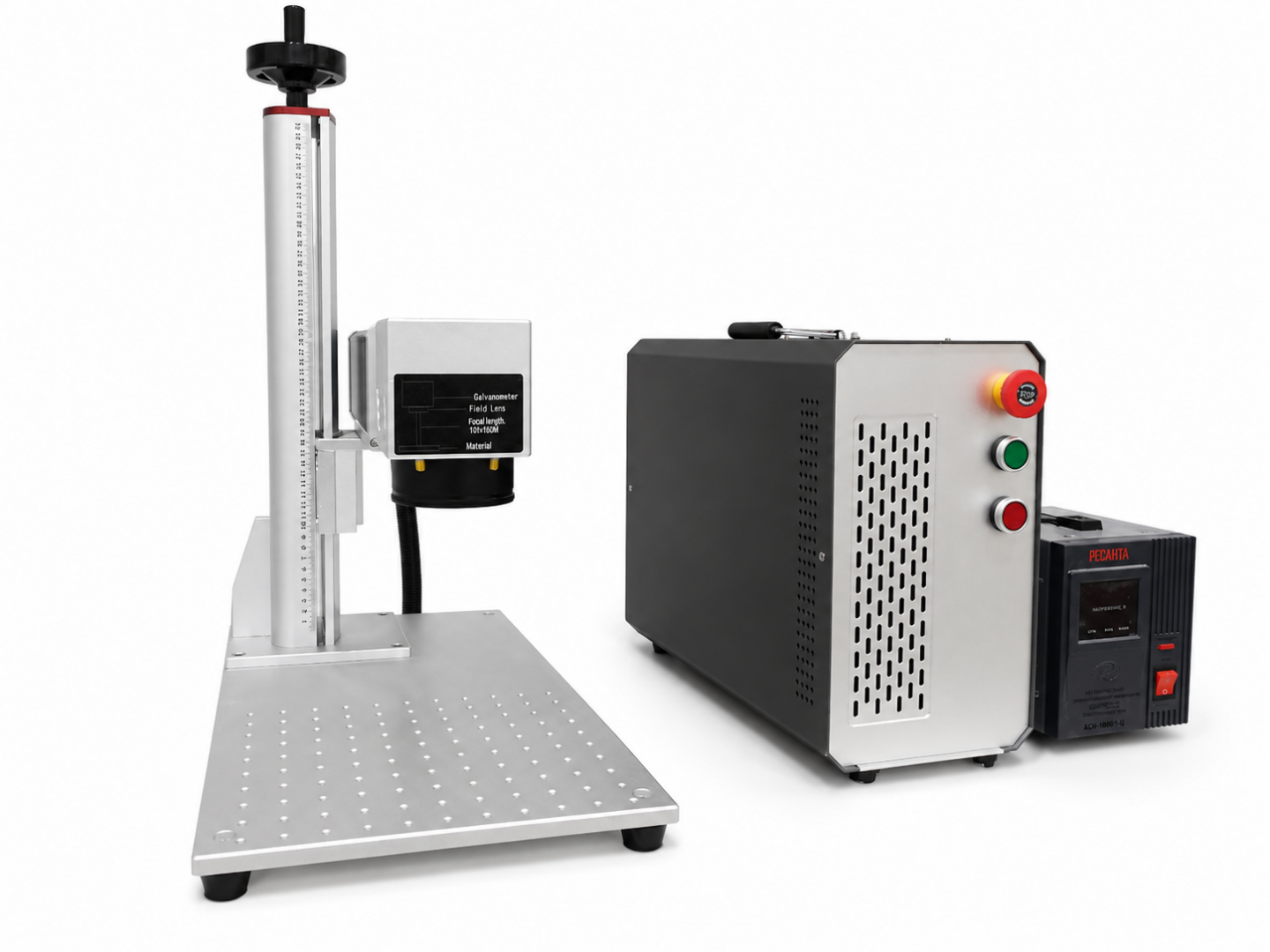

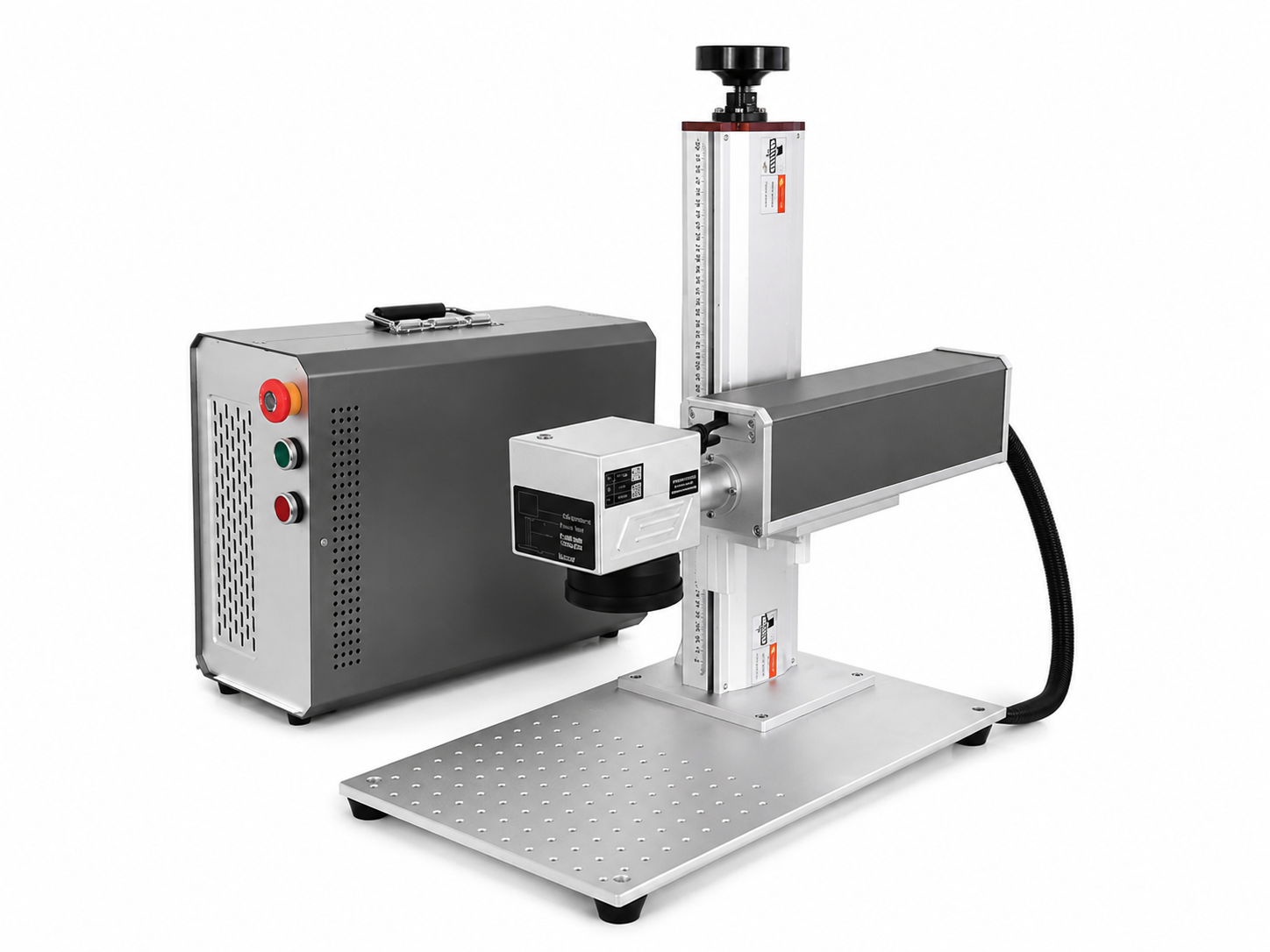

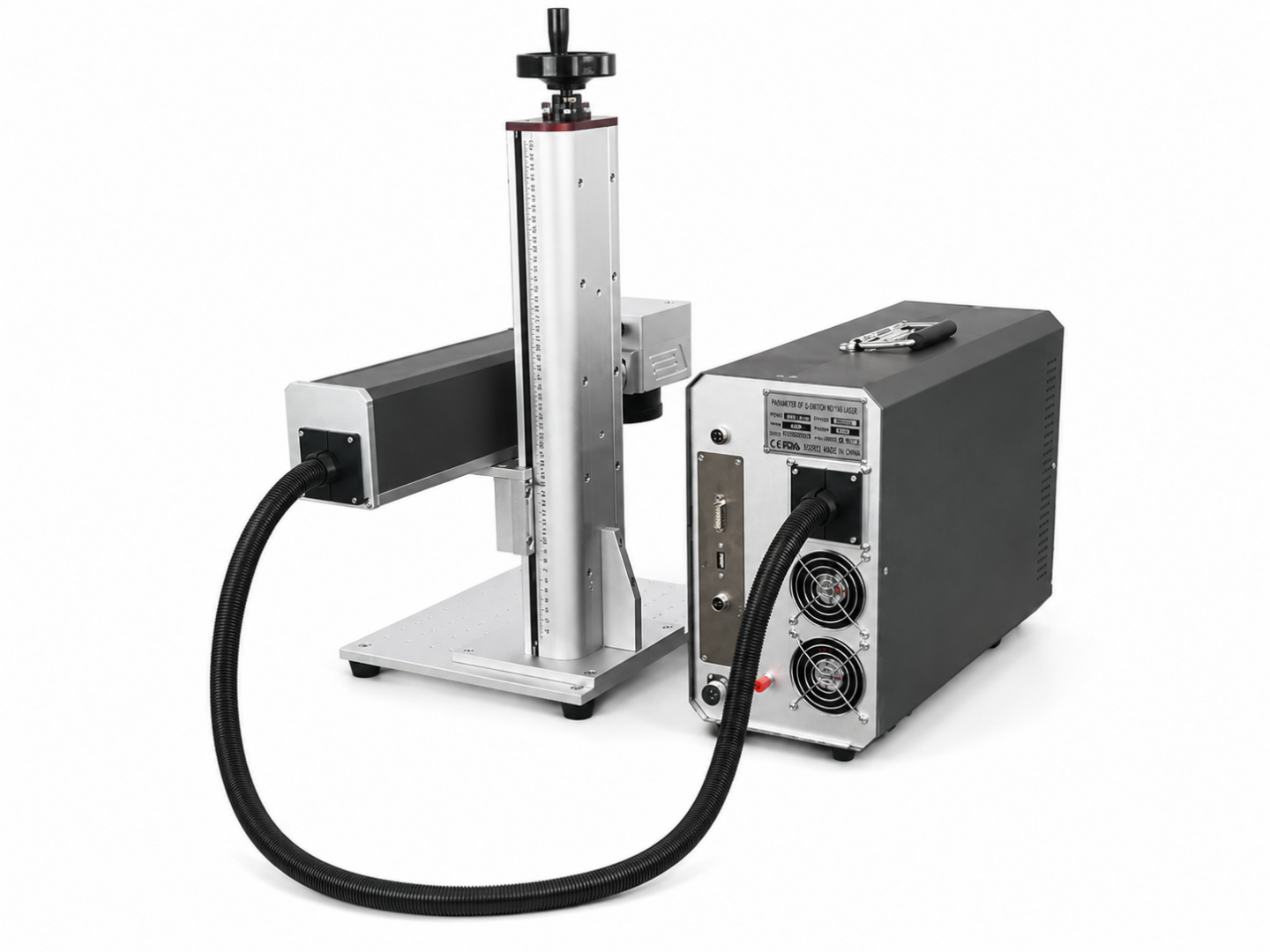

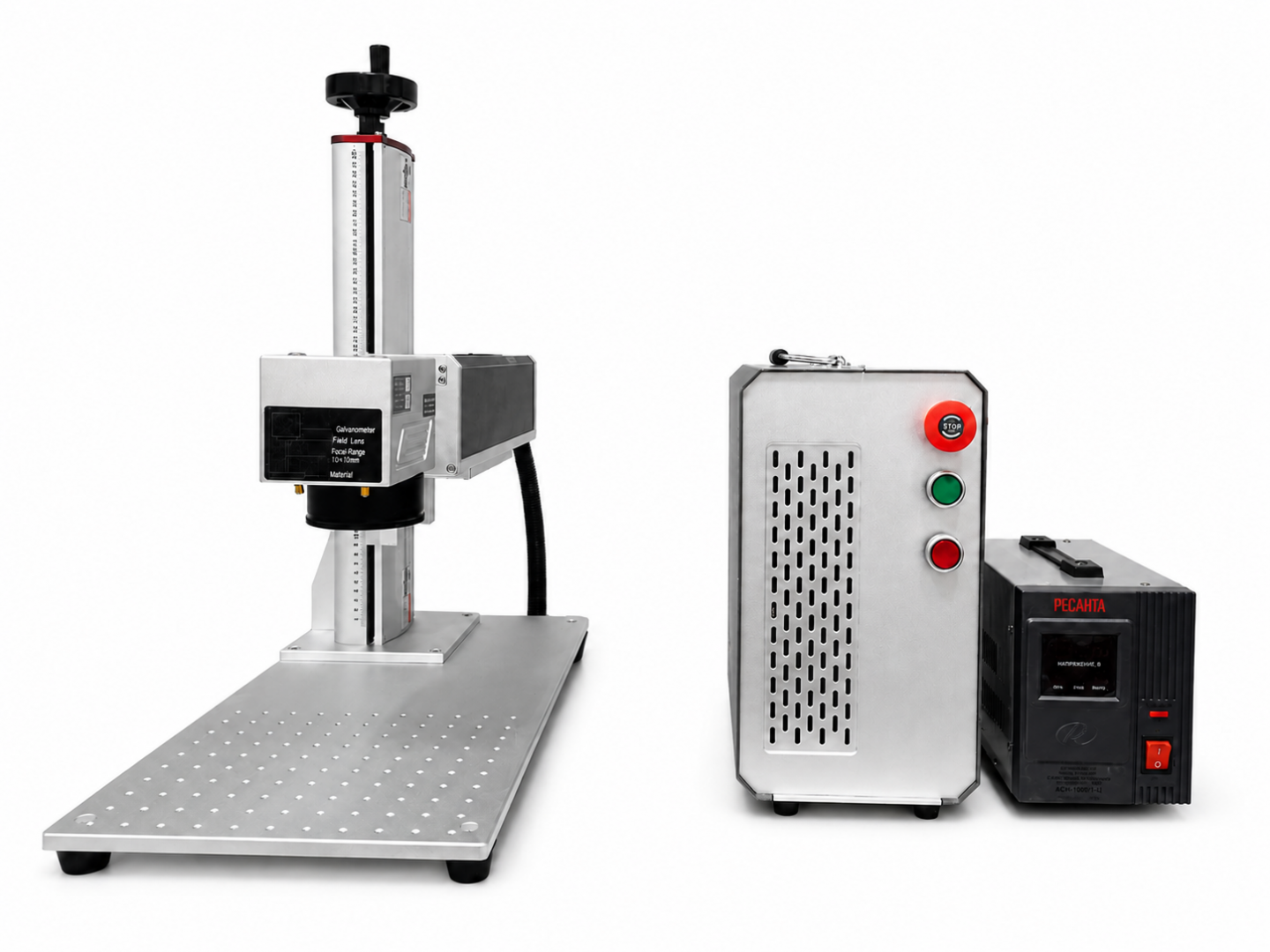

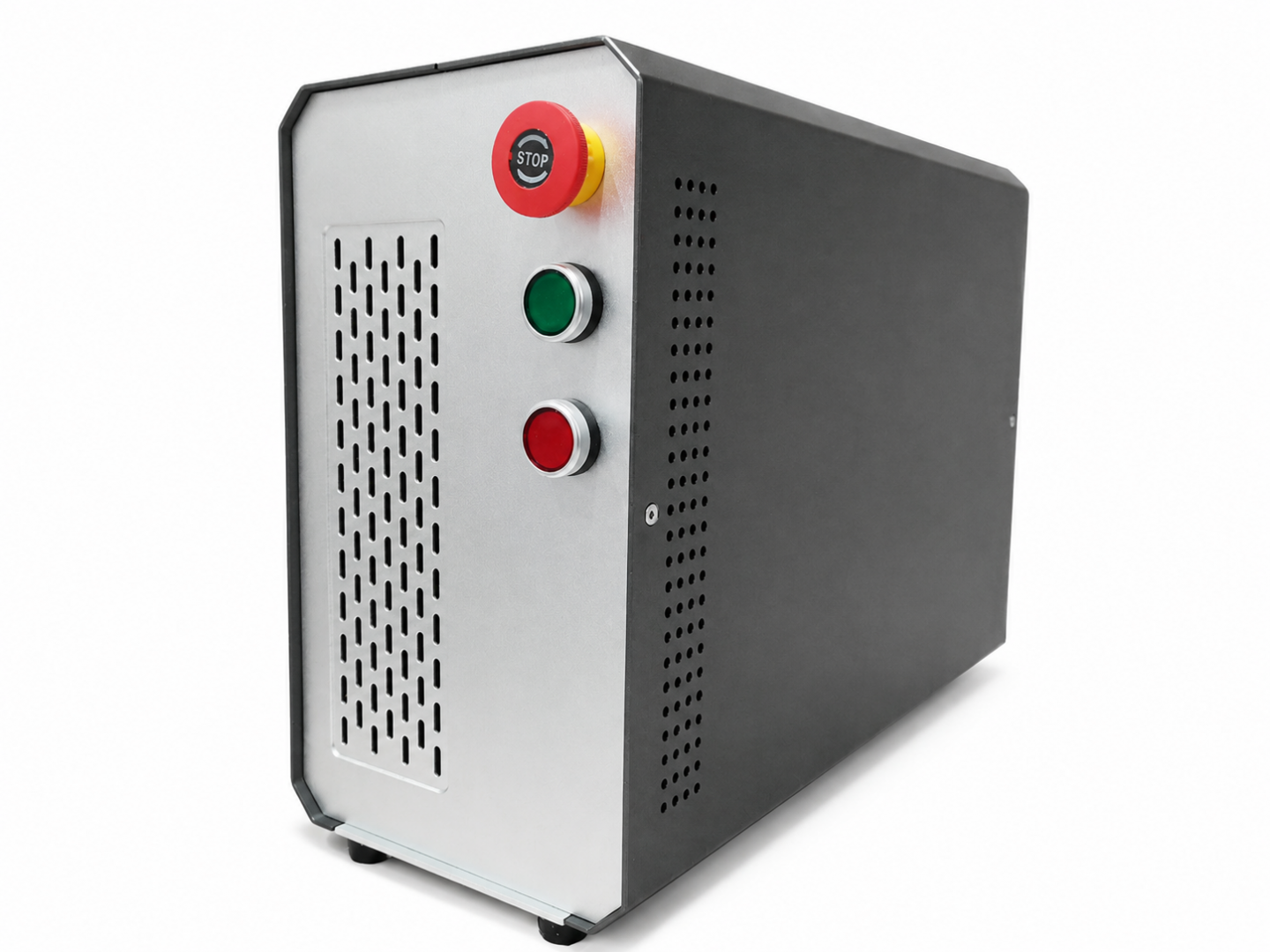

Лазерный маркер W FL TT 20 Вт Raycus RFL-P20QS

W FL TT 20 Вт Raycus — настольный волоконный лазерный маркер для нанесения постоянных изображений и обозначений на металлические изделия. Станок подходит для маркировки деталей, инструмента, шильдов, корпусов, табличек, ювелирных изделий и серийной продукции.

Модель комплектуется импульсным волоконным источником Raycus RFL-P20QS мощностью 20 Вт, гальванометрическим сканатором Sino-Galvo 1001 и F-theta-линзой с рабочим полем 110 × 110 мм.

Такая конфигурация рассчитана на точную маркировку, нанесение небольших элементов, контрастных надписей и неглубокую гравировку металла.

Возможности W FL TT 20 Вт Raycus

С помощью лазерного маркера можно наносить:

• логотипы и графические изображения;
• текст и технические обозначения;
• серийные номера;
• даты изготовления;
• штрихкоды и QR-коды;
• идентификационные данные;
• маркировку кнопок, панелей и корпусов;
• неглубокую рельефную гравировку.

Тонкий лазерный луч позволяет воспроизводить небольшие элементы и получать изображения с чёткими контурами. Маркировка формируется непосредственно на поверхности материала, устойчива к истиранию и не требует использования краски, чернил или других расходных материалов.

Волоконный источник Raycus RFL-P20QS

Основные параметры источника:

• средняя выходная мощность — 20 Вт;
• длина волны — 1064 нм;
• частота импульсов — 30–60 кГц;
• длительность импульса — 120–150 нс;
• максимальная энергия одиночного импульса — 0,66 мДж;
• качество пучка M² — менее 1,6;
• воздушное охлаждение.

Источник обеспечивает стабильное лазерное излучение и не требует регулярной замены расходных элементов. Заявленный ресурс работы составляет до 100 000 часов.

Мощность 20 Вт оптимальна для нанесения логотипов, надписей, кодов, серийных номеров и другой идентификационной информации. Если основной задачей является более производительная или глубокая гравировка, рекомендуется рассмотреть W FL TT 30 Вт Raycus или W FL TT 50 Вт Raycus.

Raycus RFL-P20QS не предназначен для стабильного получения широкой палитры цветной маркировки. Для таких задач предусмотрена комплектация W FL TT 30 Вт JPT MOPA M7.

Сканатор Sino-Galvo 1001

За перемещение лазерного луча по рабочему полю отвечает гальванометрический сканатор Sino-Galvo 1001. Он обеспечивает быстрое и точное позиционирование луча при нанесении надписей, логотипов, серийных номеров, штрихкодов, QR-кодов и небольших графических элементов.

Основные особенности сканатора:

• скорость маркировки — до 8000 мм/с;
• стабильное перемещение луча по заданной траектории;
• точное воспроизведение контуров и мелких элементов;
• работа с волоконным лазерным излучением длиной волны 1064 нм;
• совместимость со штатной F-theta-линзой с рабочим полем 110 × 110 мм.

Параметры скорости, задержек и траектории движения луча настраиваются в программе EzCad 2. Фактическая производительность зависит от материала, типа изображения, мощности, частоты импульсов, плотности заливки и количества проходов.

Рабочее поле 110 × 110 мм

В стандартной комплектации устанавливается F-theta-линза с рабочей областью 110 × 110 мм.

Такое рабочее поле подходит для:

• маркировки небольших деталей;
• нанесения мелких надписей и кодов;
• обработки ювелирных изделий;
• точной гравировки;
• воспроизведения детализированных изображений;
• серийной маркировки однотипной продукции.

При необходимости станок может быть укомплектован другой F-theta-линзой. Размер дополнительного рабочего поля подбирается с учётом габаритов изделия, требуемой детализации и характера обработки.

При выборе линзы необходимо учитывать, что увеличение рабочего поля влияет на размер сфокусированного пятна и плотность мощности лазерного луча.

Рабочее поле не ограничивает максимальные габариты всей заготовки. Крупное изделие может выходить за пределы рабочего стола, если обрабатываемый участок удаётся правильно расположить относительно маркирующего модуля.

Материалы для лазерной маркировки

W FL TT 20 Вт Raycus применяется преимущественно для обработки металлов:

• углеродистой и нержавеющей стали;
• железа;
• алюминия;
• латуни;
• меди;
• титана;
• золота;
• серебра;
• платины;
• металлических сплавов;
• окрашенных, анодированных и химически обработанных металлических поверхностей.

Станок также может маркировать некоторые виды пластика и отдельные керамические поверхности. Результат зависит от состава, цвета и покрытия материала, поэтому перед запуском серии рекомендуется провести тестирование на образце.

Волоконный источник не предназначен для гравировки дерева и большинства других органических материалов.

Регулировка по высоте

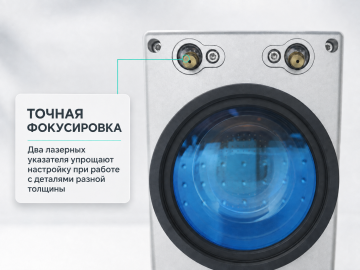

Положение маркирующего модуля регулируется вручную по оси Z. Винтовой механизм позволяет плавно изменять высоту и устанавливать необходимое фокусное расстояние для заготовок разной толщины.

Статичный рабочий стол обеспечивает устойчивое размещение деталей. При выполнении повторяющихся операций можно использовать оснастку или шаблоны, фиксирующие изделия в одинаковом положении.

Конструкция станка позволяет изменить положение колонны и маркирующего модуля для обработки крупногабаритных или нестандартных заготовок.

Контроллер Beijing JCZ и программа EzCad 2

Система управления W FL TT построена на контроллере производства Beijing JCZ Technology Co., Ltd. В станке установлен сканатор Sino-Galvo 1001. Контроллер передаёт команды лазерному источнику и сканатору, а также управляет процессом маркировки.

Подготовка макета и настройка параметров выполняются в программе EzCad 2. Станок подключается к компьютеру через USB и работает под управлением операционной системы Windows.

Программа позволяет:

• создавать и редактировать текст;
• импортировать векторные и растровые изображения;
• настраивать мощность, скорость и частоту импульсов;
• задавать количество проходов;
• создавать QR-коды и штрихкоды;
• автоматически изменять серийные номера;
• работать с переменными данными;
• сохранять настройки для повторного использования.

Для запуска рабочего цикла можно использовать ножную педаль. Это особенно удобно при последовательной обработке одинаковых изделий.

Применение W FL TT 20 Вт Raycus

Лазерный маркер подходит для:

• маркировки промышленной продукции;
• изготовления шильдов и технических табличек;
• нанесения кодов на детали и запчасти;
• маркировки инструмента;
• персонализации металлических изделий;
• обработки ювелирной продукции;
• изготовления сувениров;
• нанесения логотипов;
• серийной нумерации изделий;
• маркировки корпусов и панелей;
• нанесения штрихкодов и QR-кодов.

Компактное настольное исполнение позволяет использовать W FL TT как самостоятельное оборудование или установить его на существующем производственном участке.
