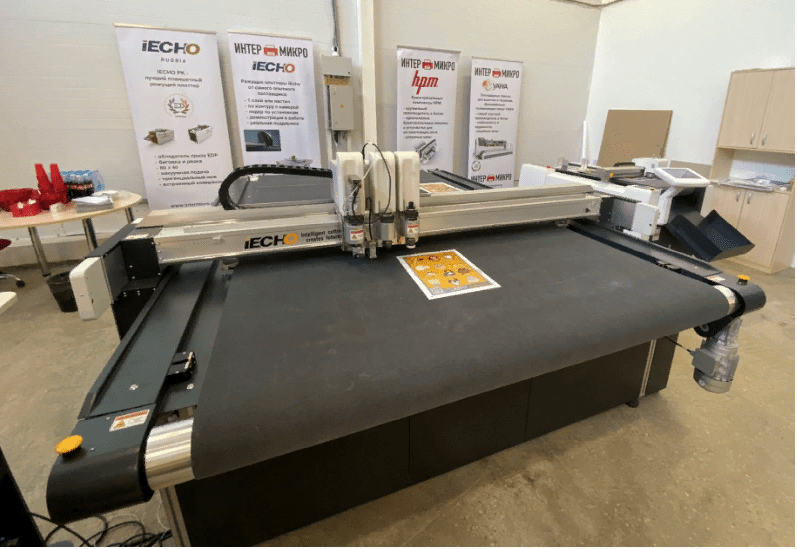

Однослойный раскройный комплекс IECHO TK4S

TK4S имеет прочный алюминиевый стол модульной конструкции. Это очень удобно, так как машина поставляется в разобранном состоянии, и ее не сложно пронести и установить в производственном помещении, даже не оснащенном широким дверным проемом.

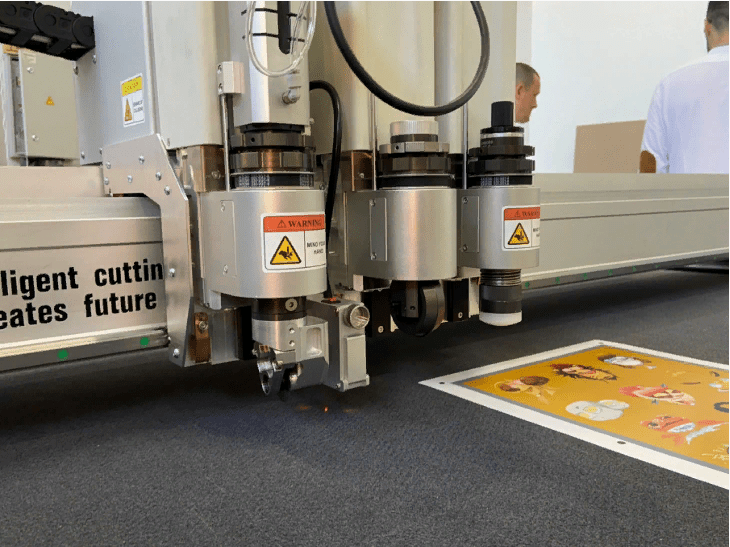

Модель оснащена тремя модулями, что позволяет одновременно установить 3 инструмента, которые последовательно смогут работать в одном задании. В базовую комплектацию входит несколько видов ножей: осциллирующий, статический, дисковый, фрезеровочный. Благодаря удобной модульной конструкции, заменять требуемые инструменты легко и быстро.

Плоттеры могут быть оборудованы системой Vision Cut, которая позволяет автоматически определять контур изображения и создавать файл резки. И системой HD Projection System, которая проецирует контуры кроя на поверхности заготовки. Также, в устройства могут быть внедрены следующие дополнительные модули: Punch and Notch модуль, позволяющий с большой скоростью и точностью пробивать круглые отверстия различных диаметров и делать V-образные и l-образные надсечки. Нестинг — дополнительный программный модуль, который позволяет автоматически разложить лекала на материале.

Преимущества :

• Быстрая и точная  настройка глубины реза;

• Вакуумный насос размещен в коробке, изготовленной из звукоизолирующих материалов, снижая уровень шума на 70%, тем самым обеспечивая комфортную рабочую среду;

• Конвейерная система позволяет вырезать и собирать материалы автоматически, увеличивая производительность;

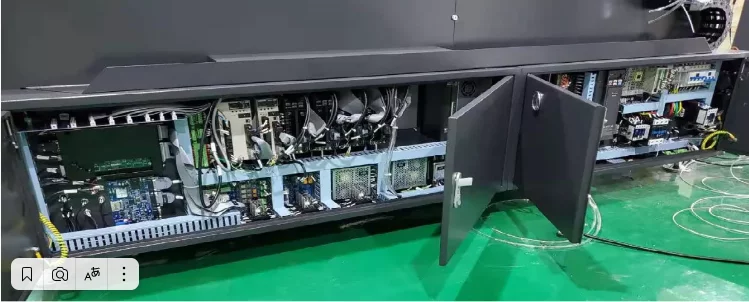

• Вся электроника оборудования удобно размещена сбоку в специальном отсеке. Его можно легко открыть и выполнить профилактические работы;

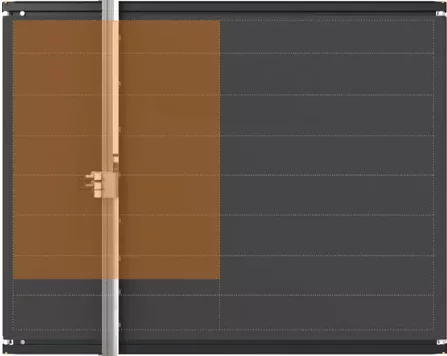

•  TK4S в автоматическом режиме включает нужную вакуумную зону. Если резка происходит только на одной стороне плоттера, вакуум второй автоматически выключается;

• Улучшенная система безопасности при работе оператора. Если какой-либо предмет попадает в режущую зону, задание ставится на паузу;

• В конфигурацию TK4S внедрены линейные направляющие японского производителя THK.

IECHO TK4S можно оснастить дополнительными инструментами для еще более комфортной работы:

• Электрический осциллирующий нож EOT подходит для резки мягких и жестких материалов, в том числе и резины, ПВХ, композитных панелей, полимеров, пластиков. Работает от электропривода;

• Ротационный инструмент PRT. Его 10-гранный вращающийся нож с электроприводом может обрабатывать материалы с низкой температурой плавления. Сжатый воздух защищает инструмент от остаточных волокон и других отходов;

• Пневматический осциллирующий нож POT имеет большую амплитуду колебания ножа в вертикальной плоскости и большее усилие, что позволяет обрабатывать более твердые материалы;

• Высокоскоростной фрезерный инструмент с частотой вращения шпинделя более 5000 оборотов в минуту применяется для резки и гравировки материалов различной твердости. Он оснащен мощным пылесосом, который позволяет эффективно очищать обрабатываемую поверхность;

• Нож KissCutTool отлично справится с надсечкой и резкой тонких материалов.

Ассортимент материалов:

Спектр материалов, с которыми можно работать на раскройщике, огромен: бумага, гофрокартон, синтетические пленки (ПЭ, ПП, ПВХ), резина, мех, ковролин, подкладочные и нетканые материалы, сотовый поликарбонат, картон, акрил, пластик, ткани, кожа, кожзам и т. п.

IECHO TK4S оптимально подойдет для производства в различных направлениях:

• Обтяжка для мебели, элементы декора;
• Текстиль, одежда;
• Сумки и обувь из кожи и кожзама;
• Чехлы для автомобильных сидений и д.р
• Любая промопродукция — наклейки, флайеры, буклеты, брошюры.

Широкоформатная режущая система На основе стандартного размера TK4S можно настроить станок в соответствии с особыми требованиями заказчика, а максимальная ширина резки может достигать 5100 мм.

Гибкая рабочая зона Модульная рабочая зона может быть добавлена в соответствии с требованиями заказчика.

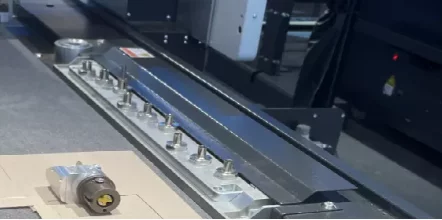

Автоматическая система смены инструмента Система автоматической смены инструмента IECHO （ATC).

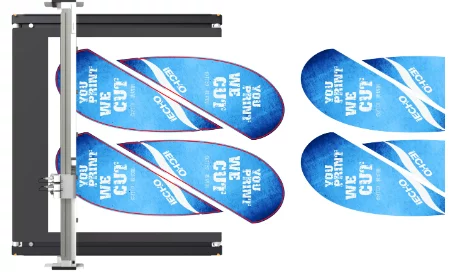

CCD-камера Наличие CCD-камеры, позволяет машине обрабатывать непрерывную резку на широкоформатных материалах.

Рулонный Материал Машины могут быть оснащены конвейерной системой и устройством загрузки рулонного материала, могут обрабатывать материалы с максимальной шириной 4850 мм, такие как ткань, винил, рекламная ткань, печатная ткань.

Боковой блок управления Блоки управления расположены сбоку корпуса машины, что облегчает техническое обслуживание.

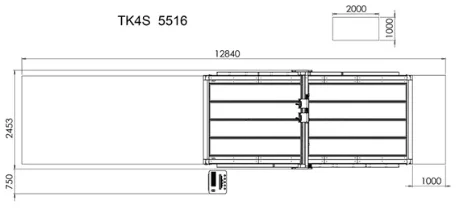

    Размеры :

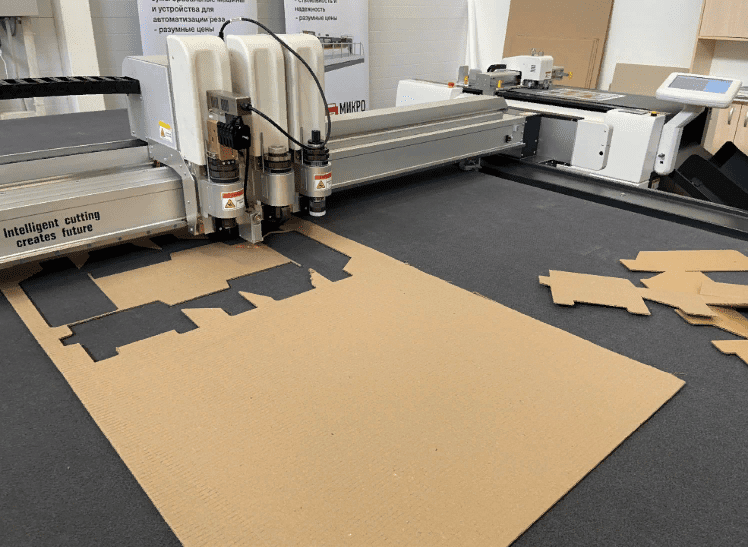

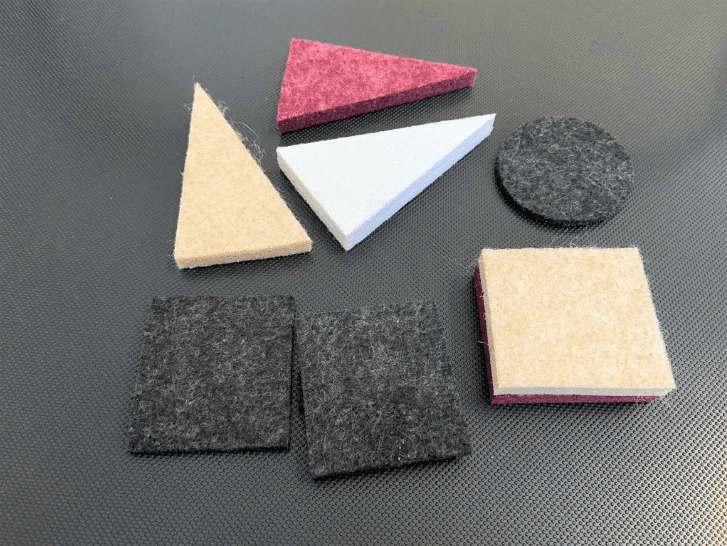

Примеры работ, изготовленные с помощью планшетного плоттера:
