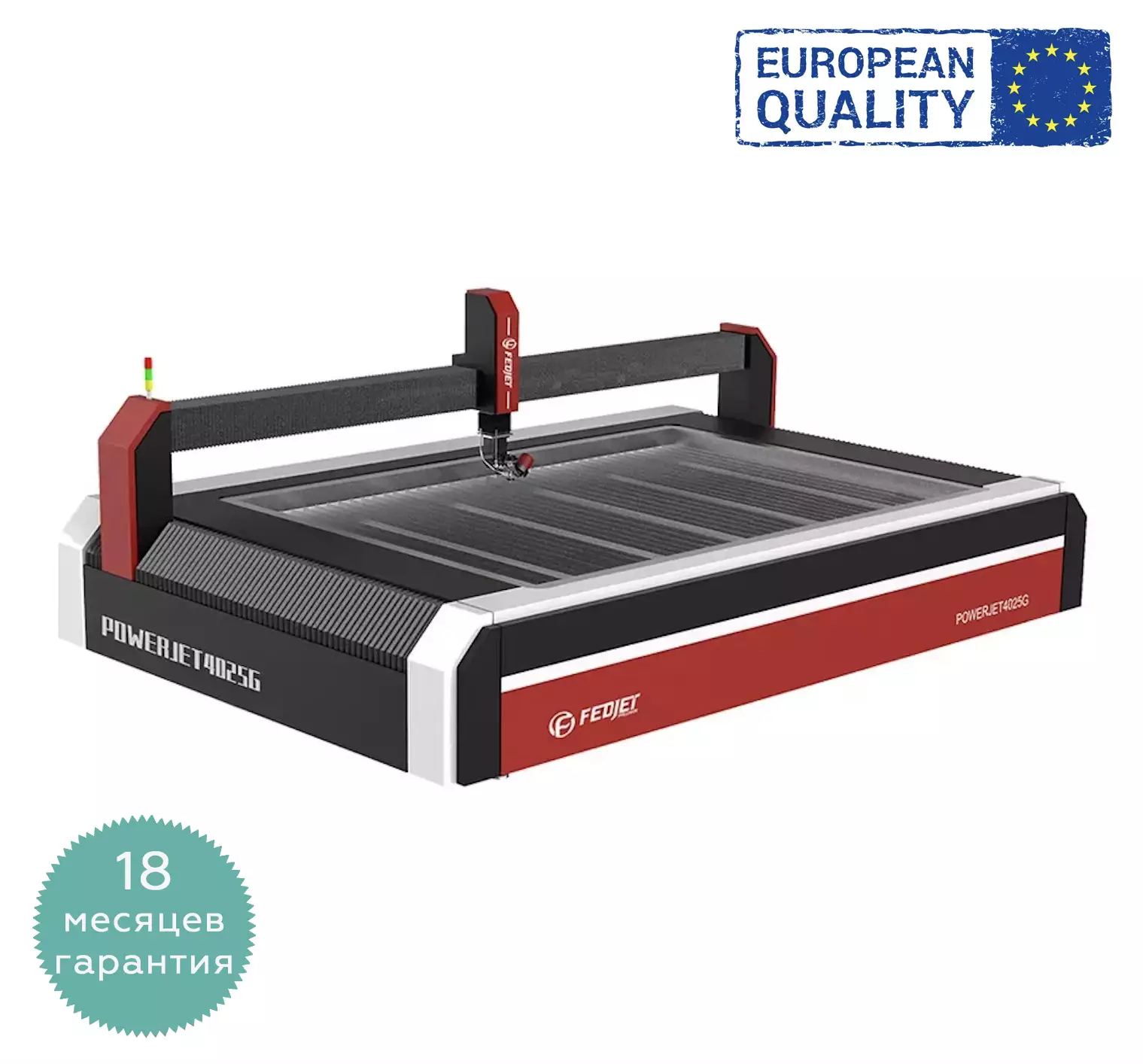

Гидроабразивный станок с ЧПУ FEDJET WaterJet (G Series)

Станок гидроабразивной резки с ЧПУ предназначен для раскроя листового материала, обработки камня и других видов деталей из различных материалов. Обработка производиться как струей чистой воды таких материалов как пластик, резина, изоляционные материалы, так и струёй с абразивом для обработки высоколегированной стали, титана, сплавов меди и алюминия, бронированного и акрилового стекла, камня.

Компания FedJet Technology была основана в октябре 2012 года и расположена в Нанкине провинция Цзянсу. Специализируется исключительно на «водоструйной технологии сверхвысокого давления» и её промышленной автоматизации. На сегодняшний день FedJet – это национальное высокотехнологичное предприятие, занимающееся исследованиями, разработками, производством, продажей и обслуживанием гидроабразивных установок по всему миру.

Почему стоит выбрать производителя FedJet ?

В 2023 году ГК «Элемент» произвела инспекцию большинства производителей гидроабразивных станков на территории Китая и с большой уверенностью может рекомендовать FedJet как надежного и качественного производителя.

FEDJET — это:

1. Большие производственные мощности и хорошо налаженная организационная структура предприятия. Каждый этап сборки принимается техническим контролем: от литья станины, до итоговой упаковки оборудования.
2. Передовые технологии тестирования узлов на каждом этапе сборки. В отличие от конкурентов, при сборке гидроабразивных станков  FedJet использует качественное и дорогостоящее измерительное оборудование, чтобы получить на выходе идеальное качество и высокую точность.
3. Только на производстве FEDJET:

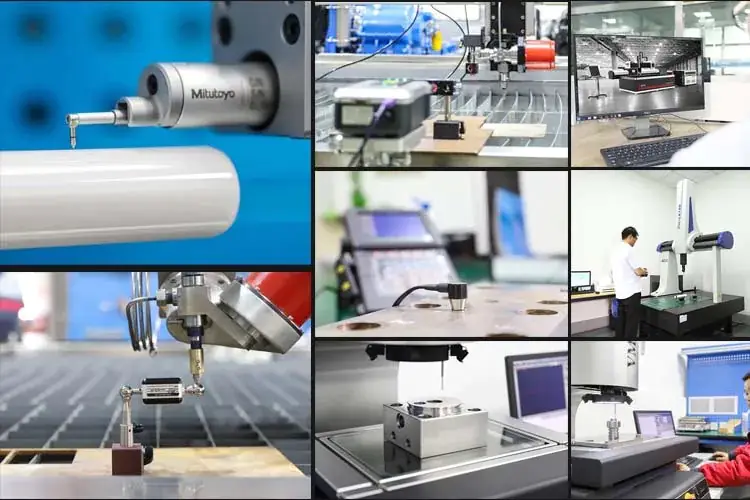

• Производится измерение деталей на 3ех и 5ти координатном измерительном приборе.
• Производится измерение шероховатости специальным оборудованием на запчастях связанных с постоянным трением.
• Проводится неразрушающий контроль узлов связанных с нагрузкой.
• Калибровка портала и головки каждого выпущенного станка производится с помощью лазерного интерферометра «Chotest» и позволяет добиться наилучшей точности гидроабразивного станка FedJet, а также  осуществляется использование системы калибровки Ballbar от API и позволяет проводить диагностику точности позиционирования исполнительных элементов ЧПУ станка.

Все эти процессы позволяют минимизировать производственный брак и повышают эффективность эксплуатации оборудования на протяжении всего времени.

Гидроабразивные станки FEDJET хорошо себя зарекомендовали на мировом рынке. Их используют на своих предприятиях такие компании, как: TESLA, SHELL, QANTAS AIR, BP, BAYER, CRRC и другие.  Совокупность технологических процессов, описанных выше, позволяет достигать производителю FEDJET прецизионное качество резки.

Компания FEDJET является единственной компанией на территории Китая, которая сотрудничает в сфере разработки технологий и является официальным сервисным центром таких компаний, как: STONEAGE, JETSTREAM, NLB, BlueStar и ERTI, что безусловно является показателем высокого уровня организации производства и его соответствия западным стандартам качества. Также FEDJET является их главным авторизованным сервисным центром на территории Китая. Плотная работа с западными компаниями дает возможность технологического сотрудничества, на базе которого производятся гидроабразивные станки FEDJET.

Как устроен гидроабразивный станок FedJet ?

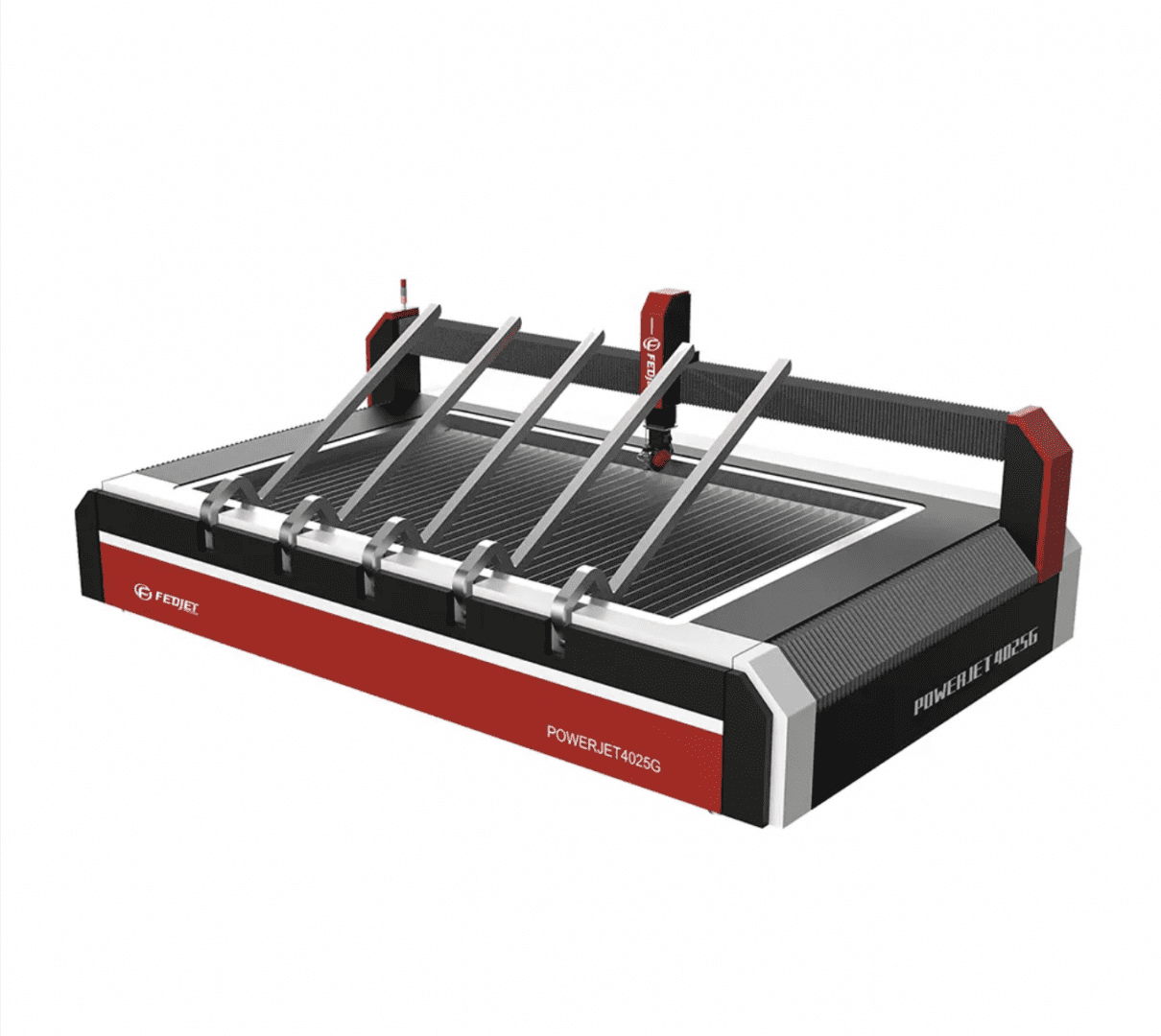

Режущий стол FEDJET

Особенности режущего стола:

• Наиболее удобная конструкция для погрузки и разгрузки материала.

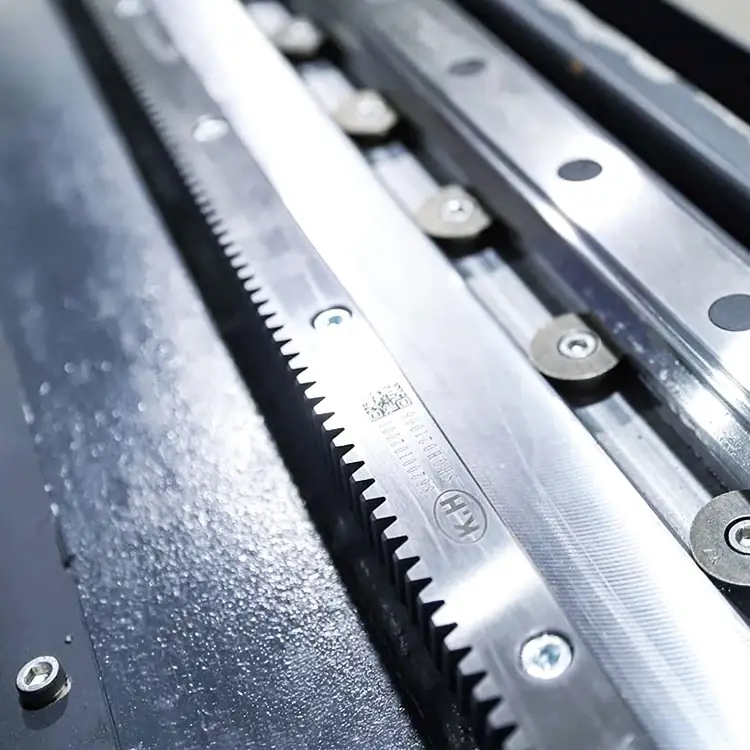

• Высокоточная передача, быстрая скорость и прецизионная точность.
• Режущий стол выполнен отдельно от портала, что исключает передачу вибраций на заготовку во время резки.
• Полностью защищенная конструкция от попадания влаги и песка.

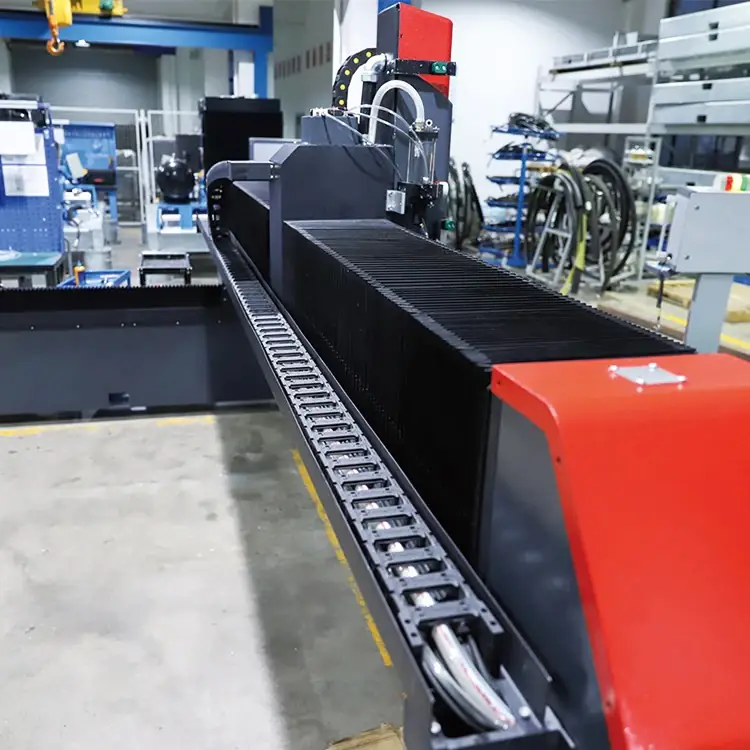

• Ось Z сделана из авиационного алюминия. Уникальная технология двойных направляющих с четырьмя картеками. Винтовой привод и ШВП марки PMI (Тайвань). Действительно, полностью  защищенный от пыли и влаги дизайн, выполненный в виде короба. Дополнительно установлен качественный защитный кожух на портале станка и оси Z.
• Лазерный проекционный датчик. Проецирует крестообразный узор. При погрузке большой и тяжелой заготовки позволяет выровнять её в системе координат по 3-4 точкам. Система ЧПУ сама сместит систему координат на основе данных, устраняя необходимость выравнивать заготовку вручную. Входит в стандартную комплектацию.
• Защитное экран зоны реза с пневматической системой. Подъем/опускание осуществляется с помощью кнопки на ЧПУ системе. Входит в стандартную комплектацию.

Основные технические характеристики:

• Размер рабочего поля (портальная конструкция): Ось X/Y — по требованию заказчика
• Линейная точность: ± 0.05 мм/м
• Повторяемость: ± 0.02 мм
• Максимальная скорость перемещения: 20 м/мин
• Ось Z: 150 мм (опционально можно увеличить до 250 мм)
• Максимальная нагрузка на стол 1200 кг/м2

Система ЧПУ

Независимый влагозащитный блок с системой управления. Прочная алюминиевая рамка и закалённое стекло. Встроенный персональный компьютер. Сигнальная лампа, показывающая состояния работы. Колесный блок для удобного перемещения в цеху. Возможность дистанционного управления. Поддержка русского языка. Влагозащитный USB порт и выносной пульт с маховиком. ЧПУ система на выбор: клиента NСStudio / ECS (Италия).

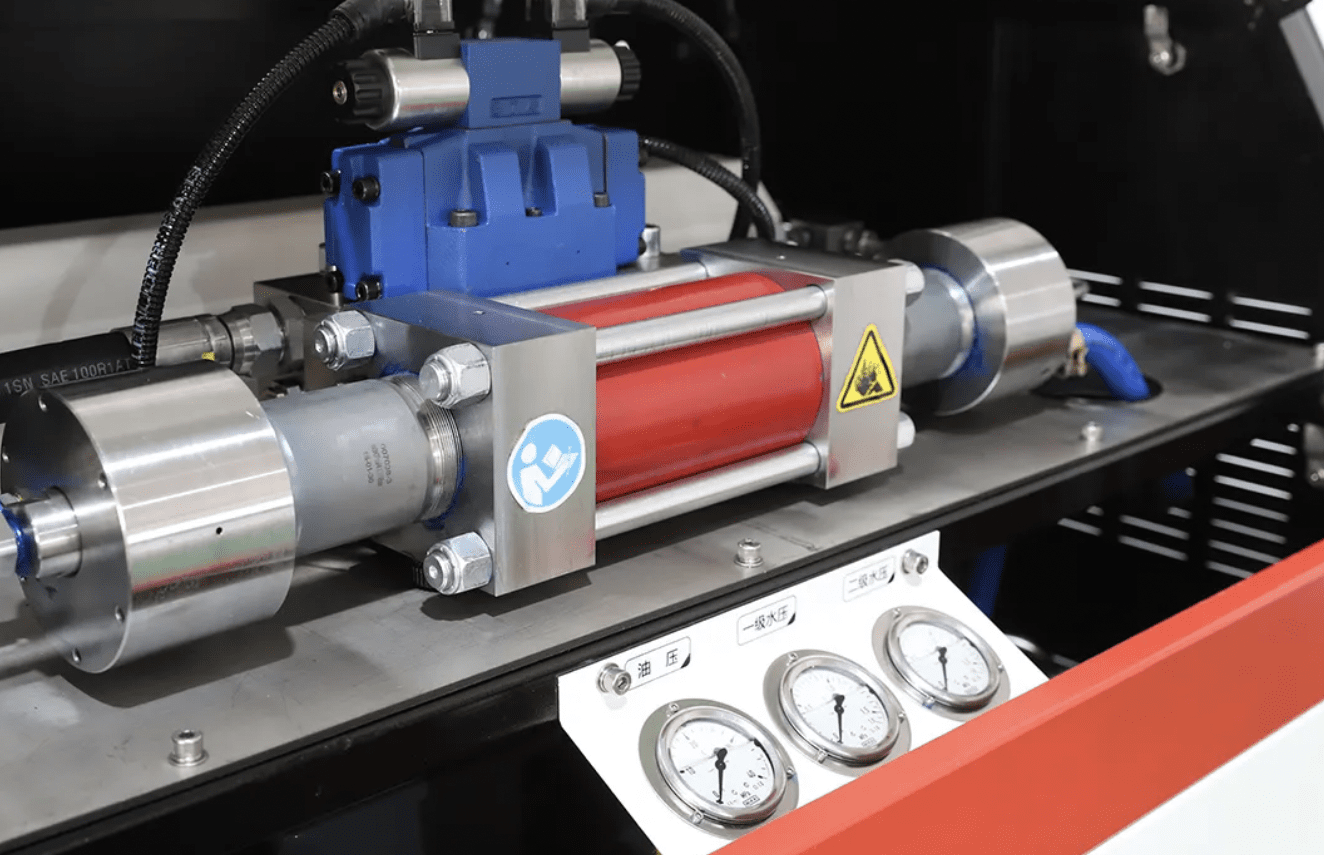

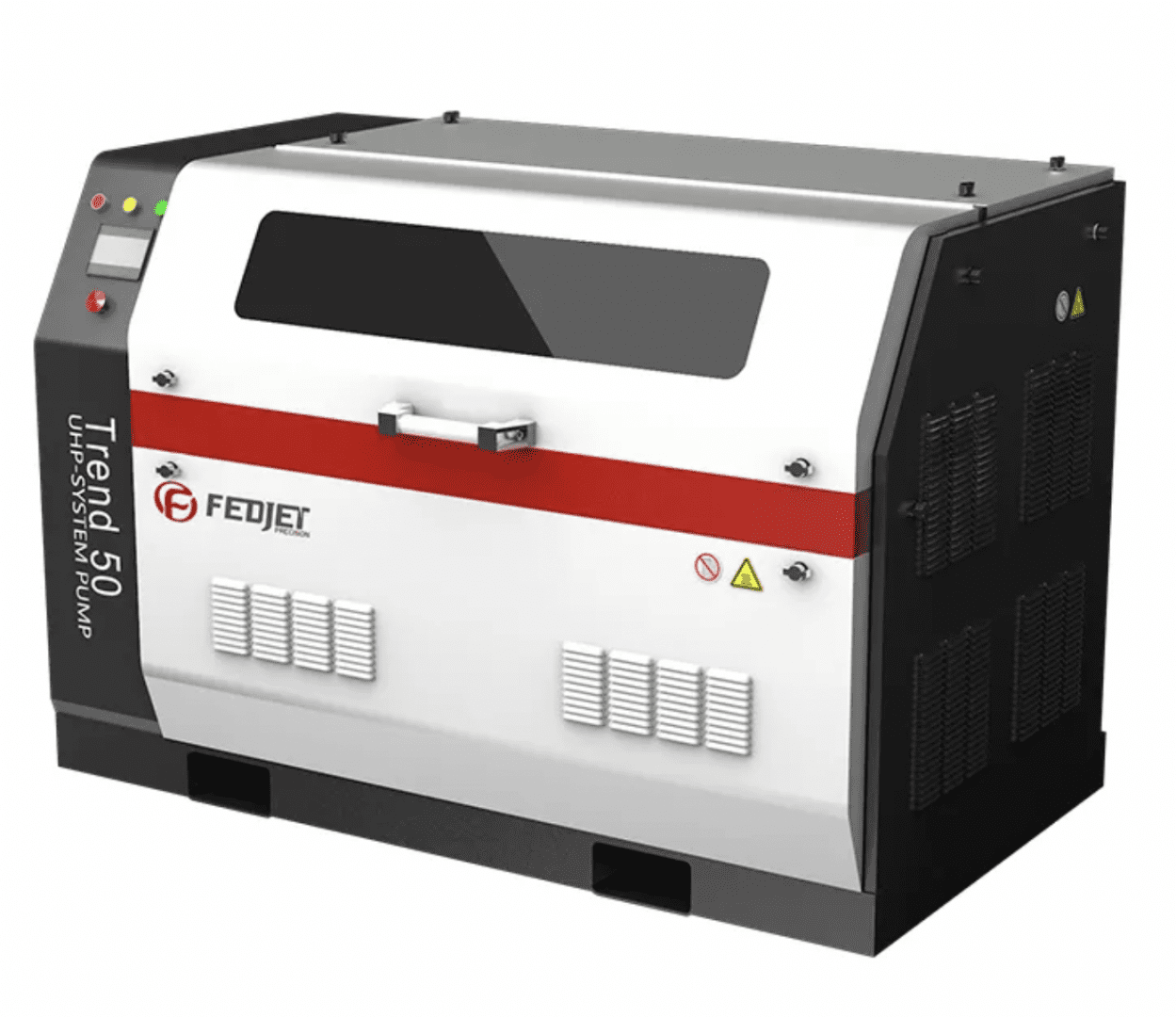

Насос высокого давления FEDJET

Насосы FedJet были спроектированы с использованием технологии AIPT (Advanced Intensifier Pump Technology), которая позволяет снизить частоту обслуживания насоса при максимально эффективной работе. Это сокращает эксплуатационные расходы и общее время обслуживания. Насос FedJet включает в себя экран с удобным интерфейсом, который отображает важные показатели.

Особенности насоса ВД:

• Оператор может легко управлять важными характеристиками и производить мониторинг показателей благодаря удобному сенсорному экрану, встроенному в насос.
• Двойной контроль давления с возможностью переключения. Подходит для резки хрупких и композитных материалов, где может потребоваться сверление на низком давлении перед резкой, на более высоком давлении.
• Качественные европейские комплектующие.
• Продуманный и практичный дизайн.

Основные технические характеристики:

• Максимальное давление: 413 мПа
• Постоянное рабочее давление: 360-380 мПа
• Потребляемая мощность: 37 кВт (50 л.с.)
• Максимальный расход воды: 3.7 л/мин
• Объем водяного аккумулятора: 1.2 л
• Размер: 1530 мм*1230 мм*1070 мм

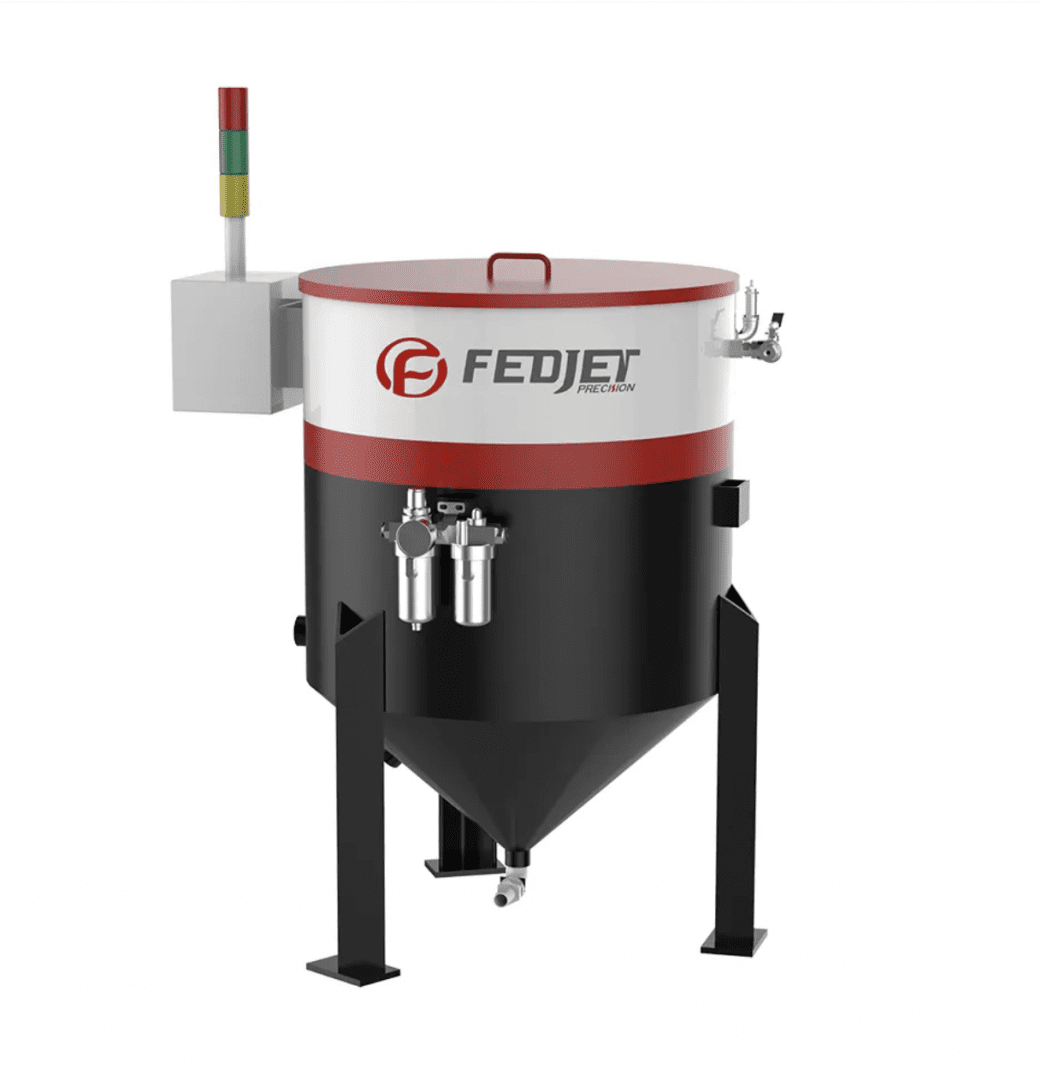

Бак для абразива

Автоматическая доставка песка к абразивному дозатору, располагающемуся над режущей головкой.

Объем 190 л (200кг). Максимальное рабочее давление: 0,6 мПа. Абразивный фильтр в виде прецизионной сетки. Лампа индикатор рабочего состояния. Сигнализация опустошения бака. Безопасный клапан давления в баке. Колесный блок для удобного перемещения в цеху. Воздушный фильтр в комплекте.

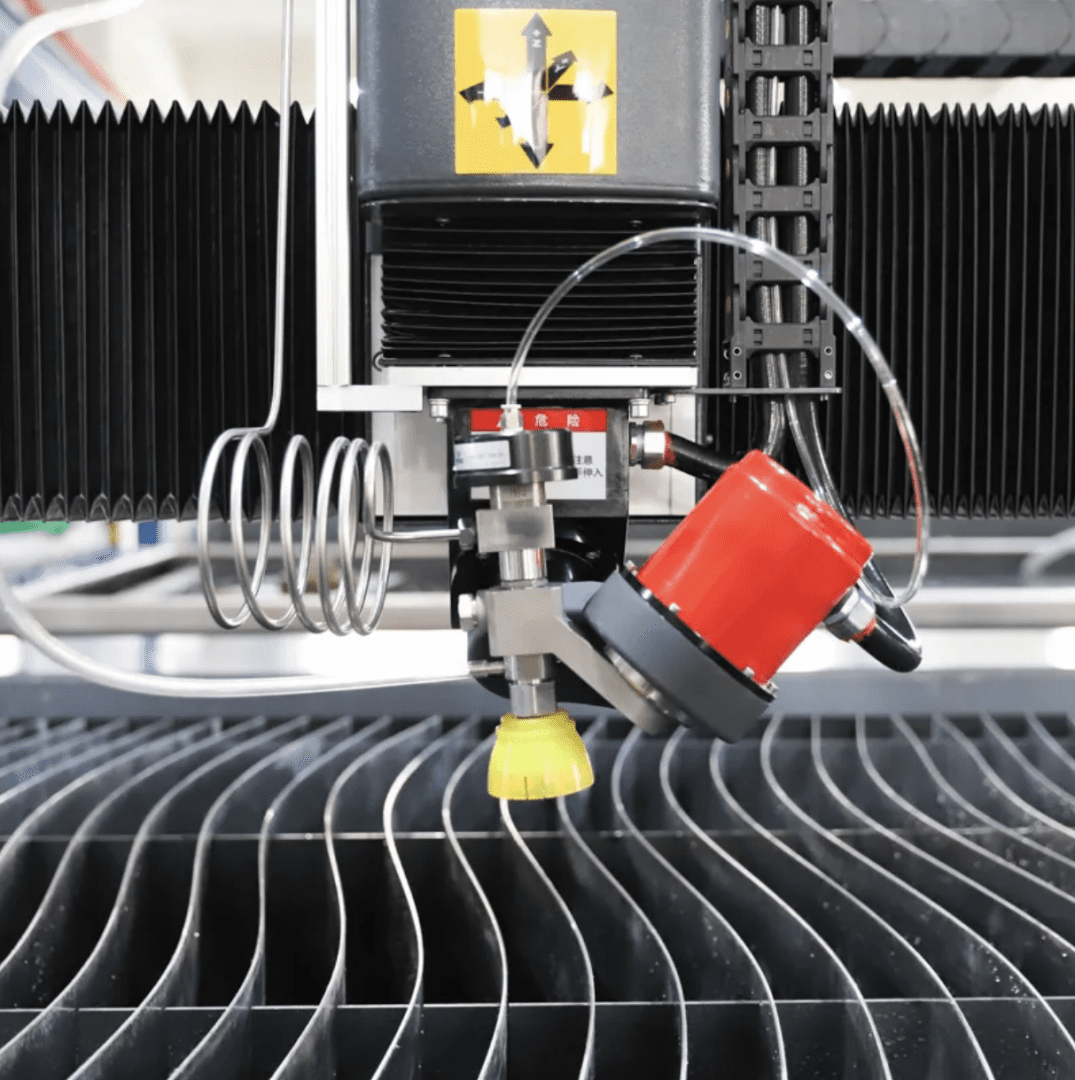

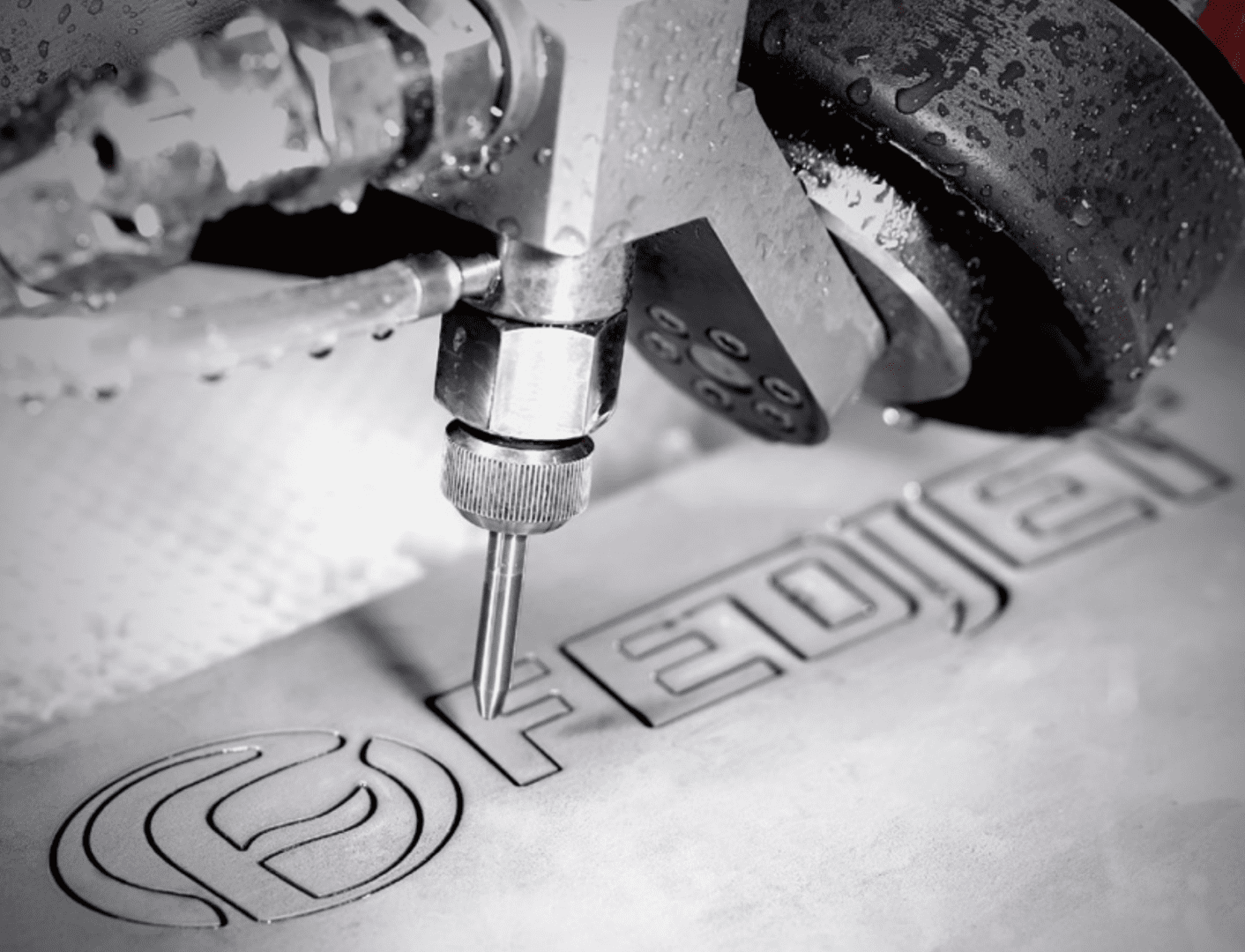

Режущая головка

Режущая головка гидроабразивной резки преобразует давление воды в скорость при прохождении через смесительную камеру и трубку. Вода под давлением и гранатовый песок выходят из отверстия режущей головки со скоростью, почти в четыре раза превышающей скорость звука.

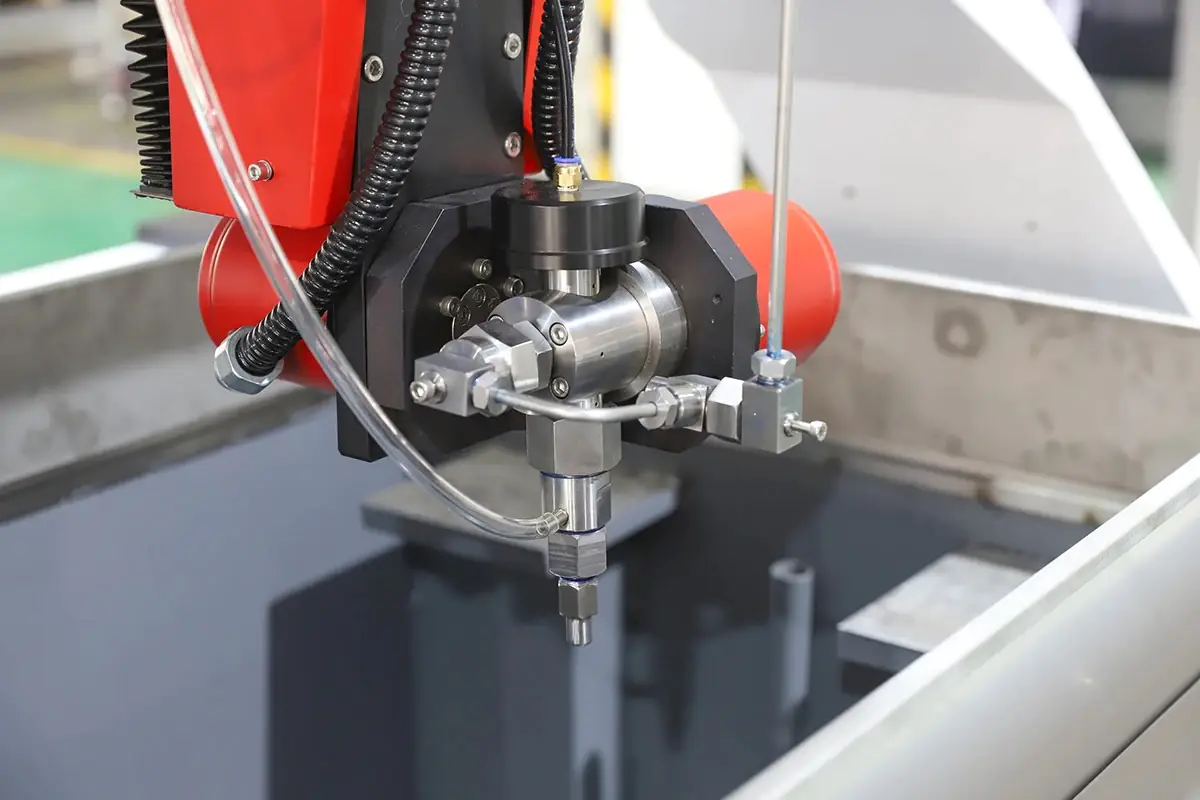

	ACS HEAD (3-ех осевая классическая голова) Традиционный раскрой по трем направлениям. Смесительная камера с увеличенным сроком службы. Максимальный размер сопла 0,33 мм. Входит в стандартную комплектацию.
	5A-TAPPER10 HEAD (5-ти осевая голова с компенсацией конусности (10°)) Благодаря наклону режущей головы до 10° конус смещается в сторону детали, формируя ровный срез под углом 90°. Данная опция убирает нужду постобработки материалов после резки. Идеально подойдет для резки камня, стекла, керамического панно и т.д.
	5A-ROTARY60 (5-ти осевая голова 3D (±60°)) Пяти осевая голова с вращающейся осью, разработанная компанией FedJet. Идеально сочетается с функцией 3D резки, предоставляя максимальную точность, скорость и гибкость резки. Ось C может вращаться вокруг оси Z на ±360° (круговая), ось A может достичь ±60° отклонения, обычно используется для изогнутых канавок и 3D вырезки.

Дозатор абразива FEDJET

Не зависимо от выбора режущей головки, на каждом станке располагается прецизионный дозатор абразивного песка.

Абразивный материал – это самая высокая статья эксплуатационных расходов при гидроабразивной резке. Оптимизация использования абразива является ключом к повышению рентабельности процесса резки. Точность и универсальность абразивного дозатора FedJet, выполненного на базе регулятора Hypertherm Abrasive Regulator II, улучшают процесс резки и позволяют избежать отходов за счет точной подачи абразива на режущую головку.

Особенности абразивного дозатора FEDJET:

• Снижает стоимость абразива. 30 уникальных настроек обеспечивают точное количество подачи абразива.
• Регулировка во время резки. Легкая настройка параметров подачи песка прямо во время процесса резки.

• Быстрый отклик. Обеспечивает подачу абразива в нужный момент, гарантируя равномерный и гладкий рез.
• Простое управление. Управление полностью осуществляется с помощью воздушной системы.
• Обратный клапан. Встроенный переключатель обратного потока предотвращает попадание воды во внутренние компоненты.
• Удобное обслуживание. Продуманная конструкция позволяет легко осматривать и очищать внутренние компоненты при необходимости.

Дополнительные опции

• Система очистки шлама.
• Гидравлический погрузчик.
• Система подготовки/умягчения воды.
• Несколько режущих головок.
• Сверлильный модуль
• Система быстрого подъема / опускания воды в ванне.
• Лазерный высотный сканнер.
• Программное обеспечение IGEMS.
• Роботизация установки.
• Закрытая зона резания.
• Система отслеживания высоты в режиме реального времени (кольцевой сенсор).
