Настилы и подложки для рабочего поля

Артикул: 0400.0201.010
Поделиться
Краткое описание

Решетчатые и ячеистые настилы для рабочего поля гидроабразивного станка.

  • Описание

Группа Компаний «Элемент» предлагает к поставке ячеистые и сварные решетчатые настилы для размещения заготовок на рабочем столе, изготовленные индивидуально под размер Вашего рабочего поля. Данные настилы идеально подойдут для резки мелких деталей, а так же для резки легкоразрушаемых элементов.

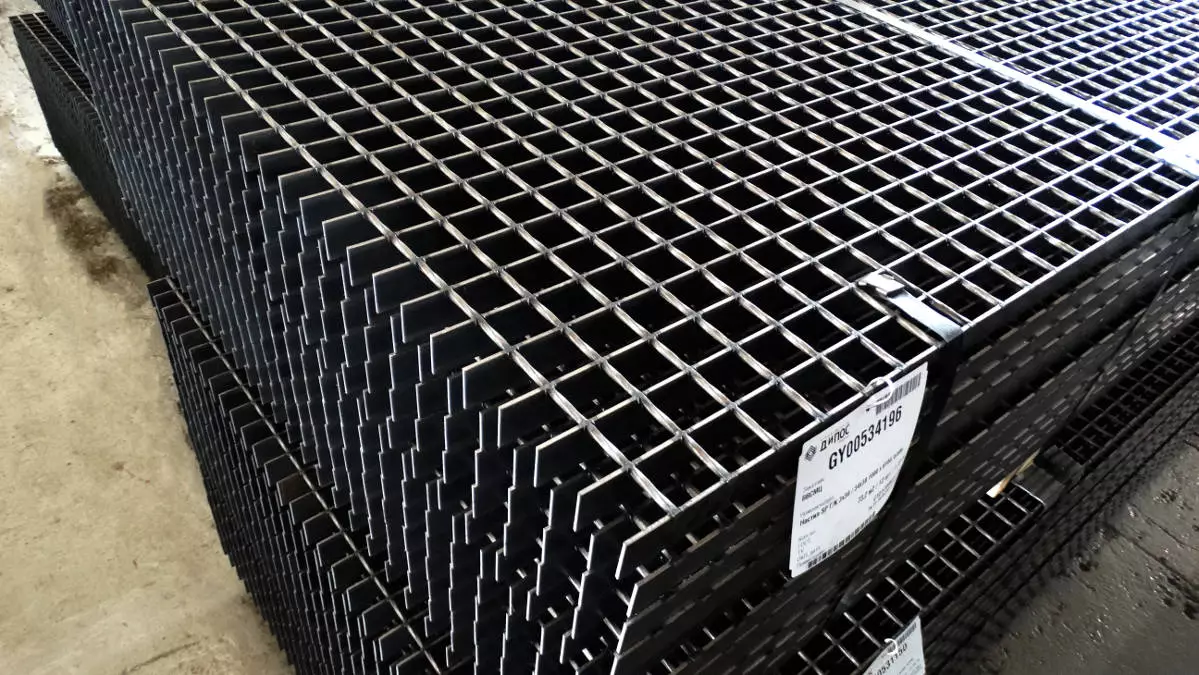

Решетчатый настил оцинкованный:





Наименование

Артикул

Решетчатый настил Р 33х33/50х2 Zn 1368х935 мм

0400.0201.011

Решетчатый настил Р 34х38/30х2 Zn 1000×1000 мм

0400.0201.007

Решетчатый настил Р 33х33/30х2 Zn 500×1000 мм

0400.0201.012

Решетчатый настил Р 33х33/30х2 Zn 700×1000 мм

0400.0201.003

Решетчатый настил Р 33х33ПОх3 Zn1050x1050 мм

0400.0201.006

Решетчатый настил Р 33х33/30х3 Zn 500×1000 мм

0400.0201.013

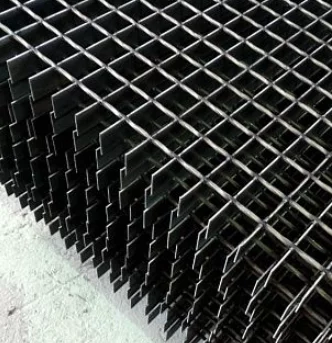

Решетчатый настил сварной:





Наименование

Артикул

Решетчатый настил сварной SP 34,3х38, 1/30х2 500х1000

0400.0201.008

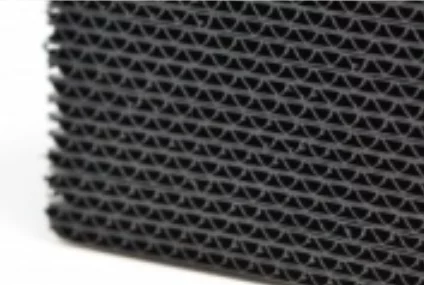

Настил ячеистый WATERJEТ BRICКS:

Подложка Waterjet Brick — представляет собой планку из гофрированного полипропилена, используется для поддержки тонких и мелких деталей во время резки, исключает их падение в уловитель и предостерегает рабочий стол от повреждений. Также применяется для материалов, подверженных царапинам. Например, при резке стекла или зеркала гидроабразивная струя разбрызгивается при попадании на решетку стола и частички абразива могут поцарапать обратную сторону материала.При резке легких материалов с использованием подложки не требуется фиксация заготовок на столе. Во время гидроабразивной резки горизонтальные силы невелики, и подложка благодаря силе трения удерживает материал на месте.





Наименование

Артикул

Настил ячеистый Waterjet Bricks

0400.0201.010



Полезная информация для заказа ячеистого стола.

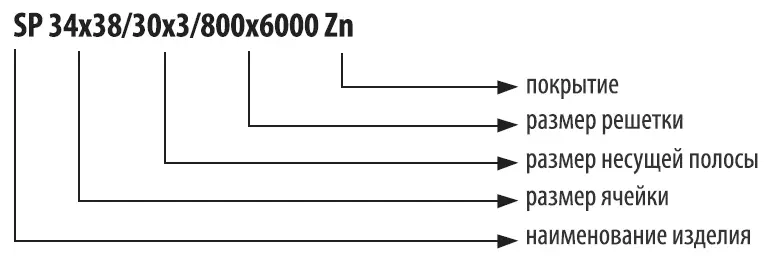

Обозначение сварного настила при заказе:















Таблица нагрузок решетчатого настила:

С помощью таблицы нагрузок можно определить максимальную нагрузку, которую выдерживает настил и величину прогиба настила при данной нагрузке.

Несущая полоса, мм



Шаг опор, мм

500

600

700

800

900

1000

1100

1200

30 х 2

Fv

4838

3360

2469

1890

1493

1210

999

840

Fp

401

321

268

229

201

177

161

146



Fv — равно распределенная нагрузка, кг/кв.м;

Fp — сосредоточенная нагрузка на площади 200х200 мм, кг.

С помощью этих данных можно точно подобрать размер несущей полосы настила, которая соответствует потенциальным нагрузкам.



















Купить настил для гидроабразивного станка Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
