Водяные сопла (дюзы)

Артикул: 009519
Поделиться
Краткое описание

Большой спектр сопел для гидроабразивного станка от любого производителя.

  • Описание

Сопло,  является одним из самых главных компонентов режущей головки,  от него зависит скорость и качество резки, а так же срок службы фокусирующей трубки.

Водяные сопла для гидроабразивной резки делятся на 4 основных типа: рубиновые, сапфировые, алмазные, tetra core.

Когда лучше использовать алмазные сопла ?

Главное преимущество алмазных сопел — это длительный срок службы. Как правило, их используют при сложной резке твердых материалов, например, для работы с Нержавеющей сталью. Для вырезания из него нескольких сложных деталей может понадобиться более 20 часов. В этом случае есть риск, что сапфировое или рубиновое сопла выйдут из строя еще до окончания программы обработки. Нержавеющая сталь — материал не из дешевых, и выход из строя сопла во время резки неминуемо приведет к браку, а, значит, и к заметному возрастанию затрат. Поэтому в подобных ситуациях используют алмазные сопла, которые гарантируют стабильную работу на протяжении большого количества времени.

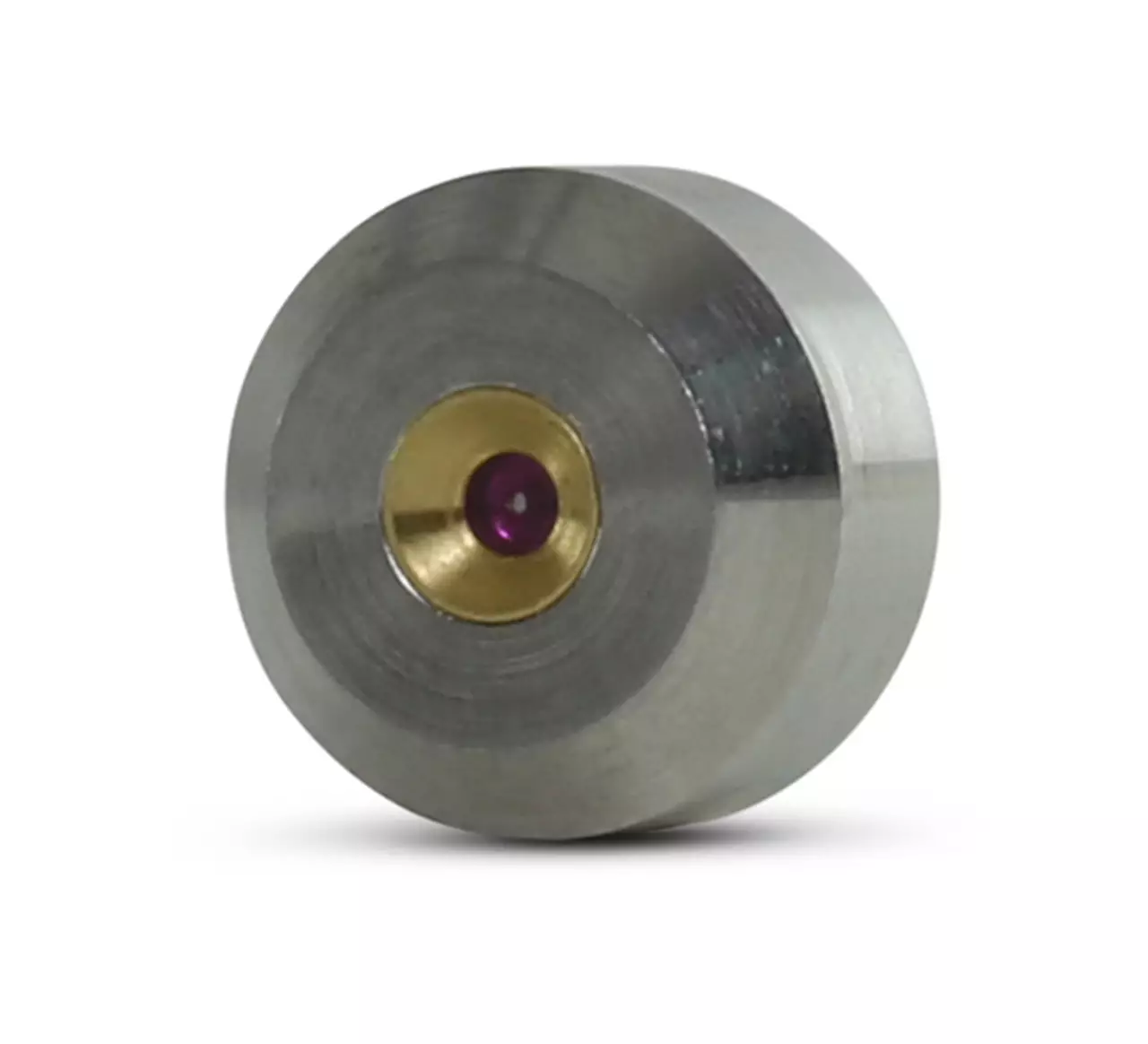

Когда применяются рубиновые (сапфировые) сопла ?

В других ситуациях выгоднее применять рубиновые или сапфировые варианты. Если номенклатура обрабатываемых материалов достаточно широка, и приходится часто производить замену сопел и фокусирующих трубок с одного диаметра на другой, то выбор сопла из рубина или сапфира окажется наилучшим решением. Это объясняется тем, что при частой смене сопла, срок его службы уменьшается, так как увеличивается риск попадания мусора в отверстие. В ряде случаев загрязнение может привести к полному его отказу, при этом купить новое рубиновое сопло будет гораздо дешевле замены алмазного.

В каком случае лучше использовать сопла Tetra Core?

Перед производителем стояла задача разработать дюзу для гидроабразивной установки, которая превосходила бы по своим характеристикам рубиновые сопла, имея при этом стоимость существенно ниже, чем у алмазных сопел. Результатом стало сопло TetraCore. Для сопла TetraCore был разработан абсолютно новый высокопрочный материал. Название «тетракор» имеет своим корнем тетраэдральные молекулярные связи в новом материале. Сопла TetraCore работают в 14-15 раз дольше, чем традиционные рубиновые сопла. При этом, стоимость «тетракоров» значительно ниже, чем стоимость алмазных сопел и примерно равна стоимости lО «рубинов’~ Сопла показали прекрасную надежность, качество режущей струи и точность реза. Заказчики отмечают, что при использовании сопел TetraCore повышается срок службы фокусирующей трубки, так как подается постоянная водяная струя на протяжении долгого времени.



Ниже представлен каталог на сопла для станка гидроабразивной резки поставляемые нашей компанией, если нужного товара нет в каталоге — свяжитесь с нами и наши технические специалисты подберут сопла конкретно под Ваш станок





Наименование

Размер в дюймах

Размер в мм

Тип режущей головы

Артикул

Сопло тип PASER3

0.004-0.018

0.10-0.45

Resato, Flow, WSI, H2O

009519-xx, 203501-xx,

Сопло тил PASER ECL

0.004 — 0.018

0.10-0.45

Flow ECL, H20

014201-xx, 203940-xx, TA-14-xx, 014155-xx, 201940-xx

Сопло тип PASER 4

0.004 — 0.018

0.10-0.45

Flow, Н2O

041759-xx, 015849-xx,291502-xx, TA-20-xx

Сопло тип 18

0.004 — 0.018

0.10-0.45

Trumpf, Allfi,Tecnocut

HD701002, WS0200

Сопло тип 10

0.004-0.018

0.10-0.45

Bystronic/ KMT, Resato

78000xx, TA-58-xx

Сопло тип 27 (27S)

0.004-0.018

0.10-0.45

KMT, Bystronic-Comadur

Style

498888xx, 051090ХХ

Сопло тип M-Jet 5

0.004 — 0.018

0.10-0.45

Omax

304352-xx, 303281-xx

Сопло тип M-Jet 4

0.004-0.018

0.10-0.45

Omax

301965-xx

Сопло тип Mini-Jet

0.004-0.018

0.10-0.45

Omax

302028-xx

Сопло тип Perm 2

0.004 — 0.018

0.10-0.45

Jet Edge

100158-xx, 100159-xx, 101526-xx



Сопло тип Threaded Style

0.004 — 0.018

0.10-0.45

Jet Edge

36874xx

Сопло тип Dialine

0.004 — 0.018

0.10-0.45

Accustream

1-12835-xxx, 1-12749-xxx

Сопло тип A2

0.004 — 0.018

0.10-0.45

Accustream

1-11007-xxx, 1-11007DA-xxx, 1-11007D-xxx

Режущая голова с

интегрированным

алмазом, Slice II

0.010 — 0.014

0.24 — 0.35

PTV/Flow

Правая резьба 3/4-16 UNF

KMT

Левая резьба 3/4-16 UNF



Ресурс любых сопел можно значительно продлить. Мелкие частички пыли и грязи присутствуют во внутренних системах каждой установки гидроабразивной резки. Они свободно перемещаются по магистрали высокого давления воды, попадая в водяное сопло. Ударяясь о сопло, эти частички повреждают его края.Если соринка оказалась по размеру больше отверстия водяного сопла, это приводит к тому, что сопло засоряется или вылетает камень. Данную проблему можно решить установив фильтр тонкой очистки, который позволяет  задержать мелкий мусор до попадания его в водяное сопло. Фильтр устанавливается в отведенное для него место в адаптере 1 /4Fx3/8M, который прикручивается непосредственно к режущей голове. Обслуживание также несложное — замена фильтрующего элемента раз в 1000 часов наработки.

Фильтр тонкой очистки от мелких частиц так же можно заказать у нас:



         фильтр тонкой очистки для гидроабразивного станка



  • арт. 0500.0104.030     Фильтр тонкой очистки
  • арт. 0500.0101.001      Конусная вставка фильтра финальной очистки 1/4″
  • арт. 0500.0102.001     Конусная вставка фильтра финальной очистки 3/8″
  • арт. 0500.0103.001     Конусная вставка фильтра финальной очистки 9/16″.



Купить водяные сопла для станка гидроабразивной резки Вы можете на нашем сайте, оставьте заявку и наши технические специалисты свяжутся с Вами в ближайшее время.
